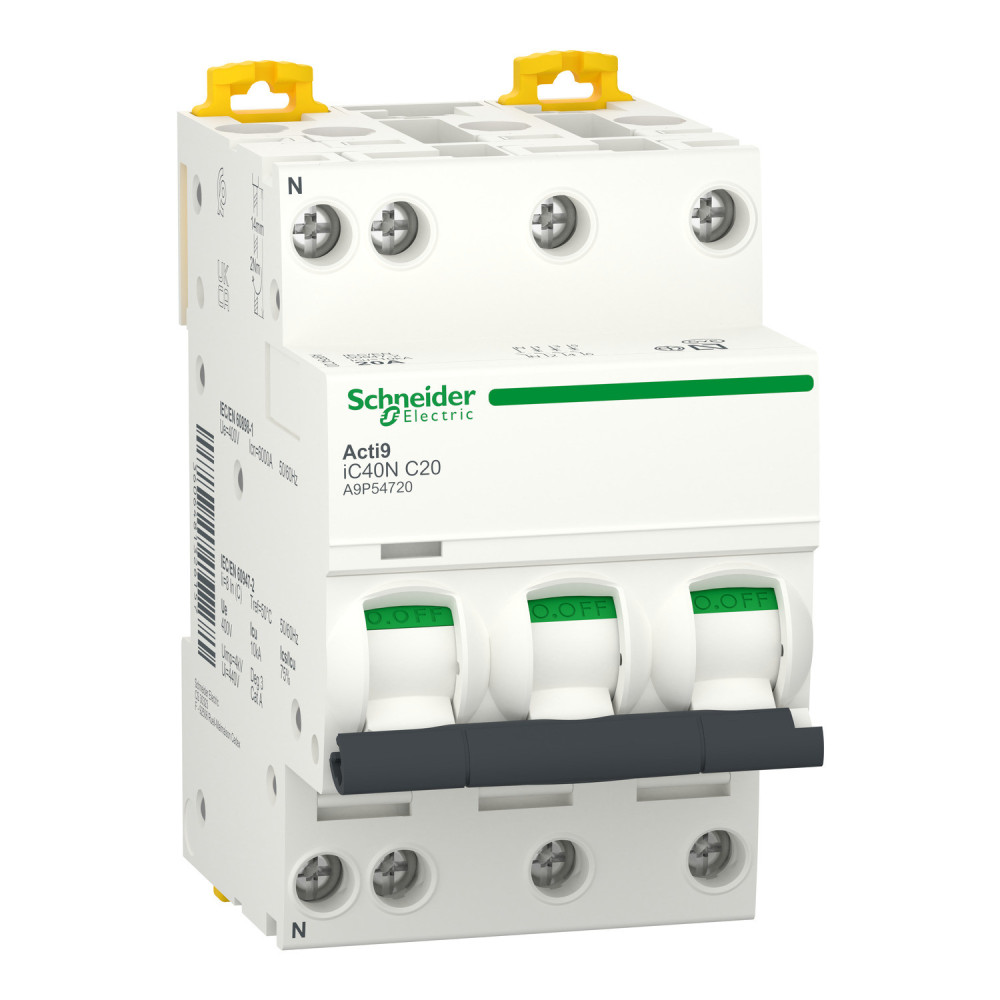

Disjoncteur Acti9 iC40N 20A courbe C - 3P+N - 6000A/10kA - Schneider Electric - A9P54720

Ce produit Acti9 iC40N est un disjoncteur miniature basse tension (MCB). C'est un disjoncteur 3P+N à 3 pôles protégés avec un courant nominal de 20A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit va jusqu'à 10kA à 400VAC conformément à la norme EN/IEC 60947-2 et 6000A à 400VAC conformément à la norme EN/IEC 60898-1. Ce produit est conforme à la norme résidentielle EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection contre les courts-circuits et les surcharges, de contrôle et d'isolation. L'installation et le câblage sont simplifiés grâce à la fonction « clip on » et à la facilité d'entretien. Il a une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension opérationnelle de l'Ue est de 400VAC. La tension d'isolation nominale de l'Ui est de 440VAC. La tension nominale de tenue aux chocs de l'Uimp est de 4kV. La fréquence de fonctionnement est de 50 ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 6 pas de 9mm. Le degré de pollution est de 3. La couleur du produit est le blanc (RAL9003). Les dimensions sont (L) 54mm x (H) 85mm x (P) 74mm. Le poids est de 345g. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
