Protection Magnéto-Thermique Essentielle pour Circuits Basse Tension
Pourquoi choisir ce produit ?

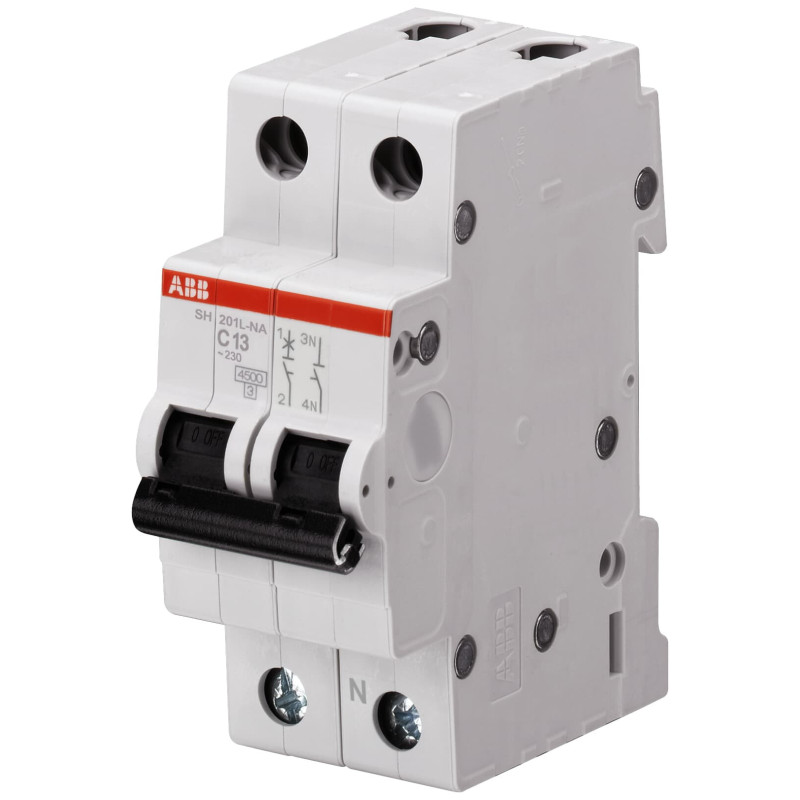

Le disjoncteur modulaire ABB SH201L-C10NA représente une solution de protection fiable et économique pour vos installations électriques. Conçu pour assurer la sécurité des personnes et la pérennité des équipements, il protège efficacement contre les surintensités dues aux surcharges et aux courts-circuits. Idéal pour les applications résidentielles, tertiaires légères et certaines utilisations industrielles, sa conception compacte et sa conformité aux normes internationales en font un choix privilégié pour une intégration facile et une maintenance réduite.
Points Forts
Protection Complète : Offre une double protection magnéto-thermique contre les surcharges prolongées et les courts-circuits instantanés.
Courbe C Spécifique : La courbe de déclenchement C est adaptée aux circuits avec des charges inductives modérées, évitant les déclenchements intempestifs.
Installation Simplifiée : Conçu pour un montage rapide et sécurisé sur rail DIN, optimisant l'espace dans les tableaux électriques.
Qualité ABB Garantie : Bénéficiez de la robustesse et de la fiabilité reconnues des produits ABB, assurant une longue durée de vie et une performance constante.
Conformité Normative : Respecte les standards internationaux (IEC/EN 60898-1), garantissant une sécurité et une compatibilité maximales.
Spécifications Techniques
Le disjoncteur modulaire ABB SH201L-C10NA est un dispositif de protection unipolaire (1P) de type magnéto-thermique. Il est spécifié avec un courant nominal de 10 ampères et dispose d'une courbe de déclenchement de type C, le rendant parfaitement adapté pour la protection des circuits standards et des charges avec des courants d'appel modérés. Son pouvoir de coupure nominal s'élève à 4,5 kA, ce qui le rend apte à gérer les défauts les plus courants dans les réseaux basse tension. Conçu pour fonctionner sous des tensions nominales de 230/400 V AC, il s'installe aisément sur un rail DIN standard, offrant une solution compacte et efficace pour la protection contre les surcharges et les courts-circuits conformément à la norme IEC/EN 60898-1.
Modèle : SH201L-C32NA
Fabricant : ABB
Référence produit (EAN) : 2CDS241103R0324
Type de protection : Disjoncteur modulaire
Nombre de pôles : 1 Pôle + Neutre (1P+N)
Courbe de déclenchement : C
Intensité nominale : 32 A
Fonction : Protection contre les surcharges et les courts-circuits
Montage : Rail DIN
Application : Résidentielle, Tertiaire légère
Modèle : SN201 L-C20-L
Marque : ABB
Type de produit : Disjoncteur modulaire
Calibre nominal : 20 A
Courbe de déclenchement : C
Nombre de pôles : 2 Pôles (Bipolaire)
Fonction de protection : Surcharge, Court-circuit
Référence fabricant (MPN) : 2CSS245102R0204
Type de produit : Disjoncteur modulaire
Marque : ABB
Série : SN201
Référence : 2CSS245102R0404
Calibre nominal : 40 A
Courbe de déclenchement : C
Fonction de protection : Surcharge et court-circuit
Montage : Rail DIN
Applications typiques : Circuits résidentiels, tertiaires et industriels légers
Conformité : Normes internationales de sécurité électrique...
Type de produit : Disjoncteur modulaire
Marque : ABB
Modèle : SH203L-C20NA
Référence fabricant (MPN) : 2CDS243103R0204
Nombre de Pôles : 3
Calibre nominal (In) : 20 A
Courbe de déclenchement : C
Capacité de coupure nominale (Icn) : 4.5 kA
Tension assignée d'emploi (Ue) : 230/400 V AC
Fréquence assignée : 50/60 Hz
Type de produit : Disjoncteur modulaire
Marque : ABB
Modèle : SH203L-C25NA
Référence Fabricant : 2CDS243103R0254
Nombre de pôles : 3
Courbe de déclenchement : C
Intensité nominale : 25 A
Fonction de protection : Contre les surcharges et les courts-circuits
Installation : Rail DIN (modulaire)
Marque : ABB
Modèle : SH201L-C40NA
Type de produit : Disjoncteur modulaire
Intensité nominale : 40 A
Caractéristique de déclenchement : Courbe C
Nombre de pôles : 1P+N (1 Pôle protégé + Neutre sectionné)
Montage : Rail DIN
Référence fabricant : 2CDS241103R0404
Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.
Type de produit : Disjoncteur modulaire
Marque : ABB
Modèle : SN201 L-C25-L
Référence fabricant (SKU) : 2CSS245102R0254
Type de protection : Thermomagnétique
Nombre de pôles : Unipolaire (1P)
Calibre nominal : 25 A
Courbe de déclenchement : C
Installation : Rail DIN
Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.
Type de Produit : Disjoncteur modulaire
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (Calibre) : 2A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 10 kA
Pouvoir de Coupure (Ics) : 4,5 kA
Fabricant : ABB
Référence Commerciale : 2CSS245102R0104
Modèle : SH203L-C63NA
Marque : ABB
Référence Fabricant : 2CDS243103R0634
Type de Produit : Disjoncteur modulaire
Nombre de Pôles : 3P (Triphasé)
Courbe de Déclenchement : C
Courant Nominal : 63 A
Série : SH200L
Type de Produit : Disjoncteur Modulaire
Fabricant : ABB
Référence Produit : 2CSS255101R0034
Configuration des Pôles : 1P+N (Unipolaire + Neutre)
Intensité Nominale (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 6 kA
Capacité de Court-Circuit Ics : 3000 A
Marque : ABB
Modèle : SH203L-C32NA
Référence Fabricant : 2CDS243103R0324
Type de Produit : Disjoncteur modulaire
Nombre de Pôles : 3P
Courant Nominal : 32 A
Caractéristique de Déclenchement : Courbe C
Pouvoir de Coupure : 4,5 kA
Norme de Conformité : IEC/EN 60898-1
Type de Montage : Rail DIN
Modèle : SH201L-C20NA
Fabricant : ABB
Référence Produit : 2CDS241103R0204
Type : Disjoncteur modulaire
Nombre de pôles : 1P (Unipolaire)
Courant Nominal : 20 A
Caractéristique de Déclenchement : Courbe C
Fonction : Protection contre les surintensités et les courts-circuits
Type de produit : Disjoncteur modulaire
Marque : ABB
Modèle : SH201L-C20NA
Référence fabricant : 2CDS241103R0204
Nombre de pôles : 1 Pôle
Courbe de déclenchement : C
Intensité nominale : 20 A
Capacité de coupure nominale : 4.5 kA
Tension assignée d'emploi : 230/400 V AC
Fréquence : 50/60 Hz
Normes : IEC/EN 60898-1
Nombre de modules : 1 module
