Protection Thermomagnétique Unipolaire de Précision
Pourquoi choisir ce produit ?

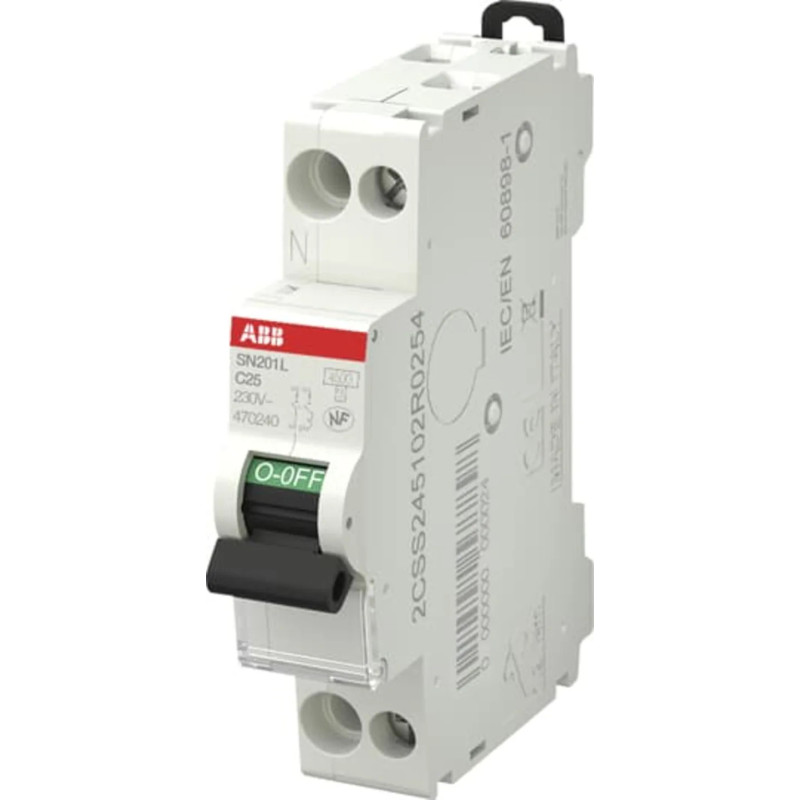

Le disjoncteur modulaire ABB SN201 L-C25-L représente une solution de protection électrique fiable et performante, conçue pour les professionnels exigeants en matière de sécurité et de conformité. Fruit de l'expertise reconnue d'ABB, ce dispositif garantit une interruption rapide et sécurisée des circuits en cas de surcharge ou de court-circuit, minimisant ainsi les risques de dommages matériels et assurant la continuité des opérations. Sa conception robuste et sa conformité aux standards industriels en font un choix privilégié pour une intégration sans faille dans les installations électriques tertiaires et industrielles.
Points Forts
Sécurité Optimale : Protection thermomagnétique avancée contre les surcharges et les courts-circuits, assurant la sécurité des personnes et des équipements.
Fiabilité Industrielle : Conçu et fabriqué par ABB, un leader mondial, garantissant une durabilité et une performance constantes dans les environnements professionnels.
Intégration Facilitée : Format modulaire standardisé pour une installation rapide et simple sur rail DIN dans tout tableau électrique.
Calibre Précis : Caractéristique de déclenchement de courbe C et calibre de 25 A adaptés à une large gamme d'applications, notamment celles avec des charges résistives ou légèrement inductives.
Spécifications Techniques
Le disjoncteur modulaire ABB SN201 L-C25-L, identifié par la référence constructeur 2CSS245102R0254, est un dispositif de protection électrique unipolaire. Il assure une protection thermomagnétique efficace, doté d'un calibre nominal de 25 Ampères et d'une courbe de déclenchement de type C, spécifiquement adaptée à la protection des circuits contre les surintensités dues aux surcharges et aux courts-circuits. Sa conception modulaire le rend compatible avec les installations sur rail DIN, facilitant ainsi son intégration dans les tableaux et armoires électriques professionnels.
Type de Produit : Disjoncteur Modulaire
Fabricant : ABB
Référence Produit : 2CSS255101R0034
Configuration des Pôles : 1P+N (Unipolaire + Neutre)
Intensité Nominale (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 6 kA
Capacité de Court-Circuit Ics : 3000 A
Modèle : SH201L-C32NA
Fabricant : ABB
Référence produit (EAN) : 2CDS241103R0324
Type de protection : Disjoncteur modulaire
Nombre de pôles : 1 Pôle + Neutre (1P+N)
Courbe de déclenchement : C
Intensité nominale : 32 A
Fonction : Protection contre les surcharges et les courts-circuits
Montage : Rail DIN
Application : Résidentielle, Tertiaire légère
Modèle : SH203L-C40NA
Fabricant : ABB
Type : Disjoncteur modulaire
Nombre de Pôles : 3P
Courbe de Déclenchement : C
Calibre Nominal : 40 A
Pouvoir de Coupure : 4.5 kA
Référence Fabricant : 2CDS243103R0404
Montage : Rail DIN
Modèle : SH203L-C63NA
Marque : ABB
Référence Fabricant : 2CDS243103R0634
Type de Produit : Disjoncteur modulaire
Nombre de Pôles : 3P (Triphasé)
Courbe de Déclenchement : C
Courant Nominal : 63 A
Série : SH200L
Type de Produit : Disjoncteur Modulaire
Marque : ABB
Référence Fabricant : 2CSS245102R0024
Configuration Pôles : 1 Pôle Protégé + Neutre (1P+N)
Intensité Nominale (In) : 2 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (Icn, Domestique/Tertiaire) : 4500 A
Pouvoir de Coupure (Icu, Industriel) : 6 kA
Type de Produit : Disjoncteur modulaire
Configuration : 1 Pôle + Neutre (1P+N)
Courant Nominal (Calibre) : 2A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 10 kA
Pouvoir de Coupure (Ics) : 4,5 kA
Fabricant : ABB
Référence Commerciale : 2CSS245102R0104
Modèle : SH201L-C16NA
Marque : ABB
Référence Fabricant : 2CDS241103R0164
Type de Produit : Disjoncteur modulaire
Nombre de Pôles : 1P+N (Un pôle protégé + Neutre coupé)
Calibre Nominal : 16 A
Courbe de Déclenchement : C
Capacité de Coupure (Icn) : 4.5 kA
Fonction de Protection : Surcharges et Courts-circuits
Montage : Rail DIN
Application : Résidentiel...
Marque : ABB
Modèle : SH203L-C32NA
Référence Fabricant : 2CDS243103R0324
Type de Produit : Disjoncteur modulaire
Nombre de Pôles : 3P
Courant Nominal : 32 A
Caractéristique de Déclenchement : Courbe C
Pouvoir de Coupure : 4,5 kA
Norme de Conformité : IEC/EN 60898-1
Type de Montage : Rail DIN
Modèle : SH201L-C20NA
Fabricant : ABB
Référence Produit : 2CDS241103R0204
Type : Disjoncteur modulaire
Nombre de pôles : 1P (Unipolaire)
Courant Nominal : 20 A
Caractéristique de Déclenchement : Courbe C
Fonction : Protection contre les surintensités et les courts-circuits
Marque : ABB
Modèle : SH201L-C40NA
Type de produit : Disjoncteur modulaire
Intensité nominale : 40 A
Caractéristique de déclenchement : Courbe C
Nombre de pôles : 1P+N (1 Pôle protégé + Neutre sectionné)
Montage : Rail DIN
Référence fabricant : 2CDS241103R0404
Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.
Type de produit : Disjoncteur modulaire
Marque : ABB
Modèle : SH203L-C25NA
Référence Fabricant : 2CDS243103R0254
Nombre de pôles : 3
Courbe de déclenchement : C
Intensité nominale : 25 A
Fonction de protection : Contre les surcharges et les courts-circuits
Installation : Rail DIN (modulaire)
Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.
Type de Produit : Disjoncteur modulaire
Fabricant : ABB
Référence (EAN) : 2CSS245102R0064
Pôles : 1P+N (1 Pôle Protégé + Neutre Coupé)
Courant Nominal (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 6000 A (6 kA)
Pouvoir de Coupure de Service (Ics/Icn) : 4500 A (4,5 kA)
Tension Nominale (Un) : 230 V / 400 V AC (Typique pour 1P+N)
Normes...
