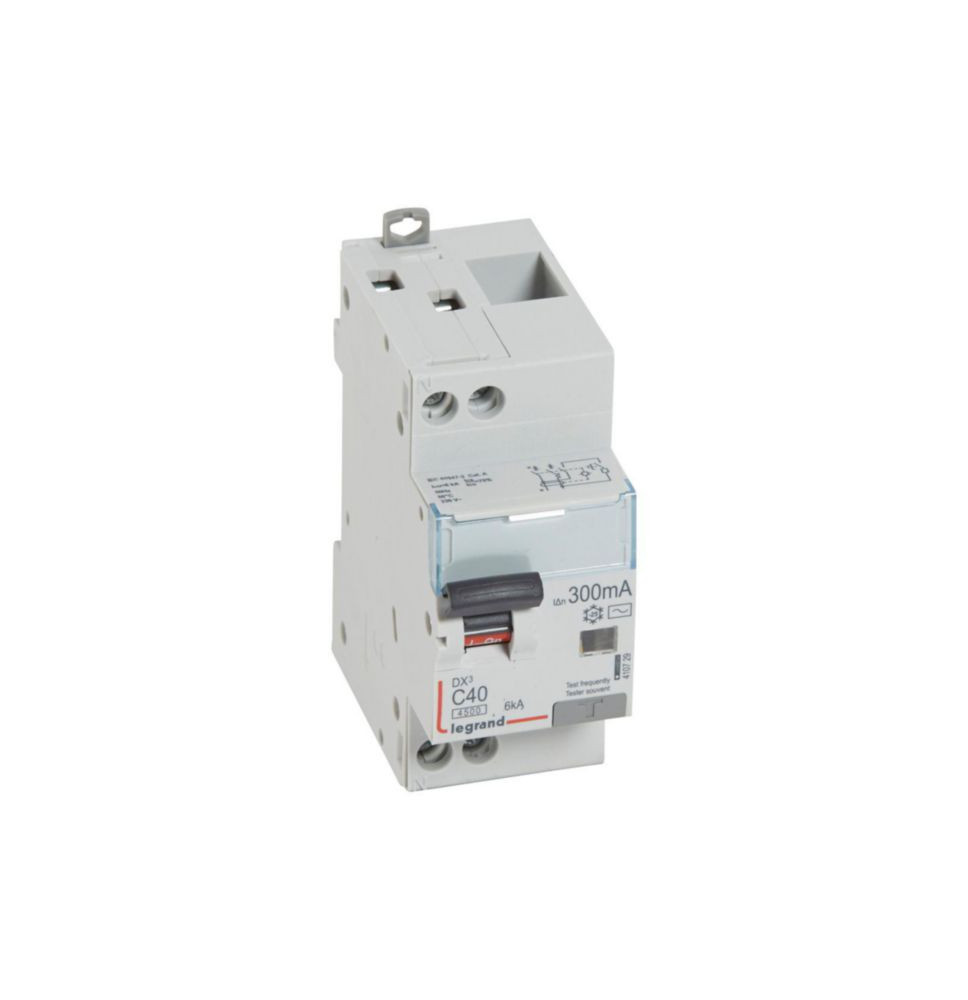

Disjoncteur différentiel Legrand DX³ 4500 - 40A - 300mA Type AC
La performance certifiée pour la protection des installations tertiaires et résidentielles
Pourquoi choisir ce produit ?
Le disjoncteur différentiel Legrand DX³ 4500 (Réf. 410729) constitue une solution de protection critique alliant compacité et fiabilité industrielle. Conçu pour répondre aux exigences des installations électriques modernes, ce dispositif assure une double fonction : la protection des circuits contre les surcharges et les courts-circuits, ainsi que la protection des biens contre les courants de fuite à la terre. Sa sensibilité de 300mA le rend particulièrement adapté à la protection contre les risques d'incendie et aux départs nécessitant une sélectivité différentielle, garantissant ainsi une continuité de service optimale au sein des tableaux divisionnaires.
Points Forts
Protection Magnétothermique Avancée : La courbe C permet une gestion précise des courants d'appel standard, sécurisant efficacement les lignes de distribution.
Sécurité Différentielle Type AC : Détection rigoureuse des courants de défaut à composante alternative, idéale pour les circuits d'éclairage et les prises de courant classiques.
Raccordement Sécurisé par Vis : Système de bornes à vis robustes garantissant une pression de contact pérenne et une résistance accrue aux vibrations.
Compacité et Intégration : Format Phase + Neutre optimisé pour une intégration fluide dans les peignes de distribution Legrand DX³.
Spécifications Techniques
Ce disjoncteur différentiel monobloc appartient à la gamme Legrand DX³ 4500, caractérisée par un pouvoir de coupure de 4500 A selon la norme NF EN 61009-1 pour un fonctionnement sous une tension nominale de 230V~. L'appareil supporte une intensité nominale de 40A et intègre un déclencheur différentiel de Type AC avec un seuil de sensibilité de 300mA. Son architecture Uni+Neutre (2 pôles dont 1 protégé) permet une coupure simultanée des conducteurs en cas de défaut. La configuration des bornes d'arrivée et de sortie s'effectue par bornes à vis, acceptant des sections de câbles rigides ou souples adaptées aux puissances résidentielles et tertiaires, tout en respectant une courbe de déclenchement de type C pour la protection contre les surintensités.
DX³, disjoncteur différentiel monobloc modulaire Phase + Neutre, pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement.
DX³, disjoncteur différentiel monobloc modulaire Phase + Neutre, pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement.
Type de Dispositif : Disjoncteur différentiel
Fabricant : Legrand
Référence Produit : 410709
Série : DX³4500
Configuration des Pôles : Bipolaire (U+N / Phase + Neutre)
Tension Nominale : 230V~ AC
Courant Nominal (In) : 40 A
Sensibilité Différentielle (Idn) : 30 mA
Type de Différentiel : Type AC
Courbe de Déclenchement : C
Capacité de Coupure Nominale...
Type de Produit : Disjoncteur différentiel
Gamme : Legrand DX³4500
Référence Fabricant : 410705
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230V~
Courant Nominal (Calibre) : 16A
Sensibilité Différentielle : 30mA (Haute sensibilité)
Type de Détection : AC (Courants de défaut sinusoïdaux)
Courbe de Déclenchement : C
Pouvoir de...
Référence Legrand : 410726
Type de Produit : Disjoncteur Différentiel (DD)
Série : DX³4500
Configuration : Unipolaire + Neutre (U+N)
Tension Nominale (Un) : 230V~ AC
Courant Nominal (In) : 20A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : AC (Courants alternatifs sinusoïdaux)
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA...
Type de produit : Disjoncteur différentiel magnétothermique
Référence Fabricant : 410724 (Legrand)
Série : DX³4500
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230V~
Courant Nominal (In) : 10A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4500A (4.5 kA)
Sensibilité Différentielle (IΔn) : 300mA
Type de Différentiel : AC...
Référence Legrand : 410707
Type de produit : Disjoncteur Différentiel (RCBO)
Série : DX³4500
Configuration des Pôles : U+N (Unipolaire + Neutre)
Tension Nominale : 230V~
Calibre Nominal (In) : 25A
Sensibilité Différentielle : 30mA
Type de Détection : AC
Courbe de Déclenchement : C
Capacité de Coupure (Icu/Ics) : 4,5 kA à 230V
Raccordement : Bornes à vis...
Fonction : Disjoncteur différentiel
Série : DX³4500
Référence Legrand : 410704
Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230 V CA
Courant Nominal (In) : 10 A
Sensibilité Différentielle : 30 mA
Type de Différentiel : AC
Courbe de Déclenchement : C
Capacité de Coupure (Icn) : 4500 A
Nombre de Modules : 2
Raccordement : À vis
Référence Legrand : 410725
Type de Produit : Disjoncteur Différentiel (RCBO)
Série : DX³4500
Configuration : Unipolaire + Neutre (U+N)
Tension Nominale : 230V AC
Courant Nominal (In) : 16 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Différentiel : AC
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Encombrement : 2 modules
Type de...
Type de Produit : Disjoncteur Différentiel (DD)
Référence Legrand : 410706
Série : DX³4500
Pôles : Unipolaire + Neutre (U+N)
Calibre Nominal (In) : 20 A
Tension Nominale (Un) : 230 V~
Pouvoir de Coupure (Icn) : 4500 A
Sensibilité Différentielle (Idn) : 30 mA
Type de Différentiel : AC
Courbe de Déclenchement : C
Raccordement : À vis
Encombrement : 2...
Type de Produit : Disjoncteur différentiel magnéto-thermique
Gamme : Legrand DX³ 4500
Calibre Nominal (Intensité) : 32 A
Sensibilité Différentielle : 30 mA
Type Différentiel : Type AC
Courbe de Déclenchement : Courbe C
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230 V~ (Monophasé)
Pouvoir de Coupure (Icn) : 4500 A (4.5 kA)
Type...
