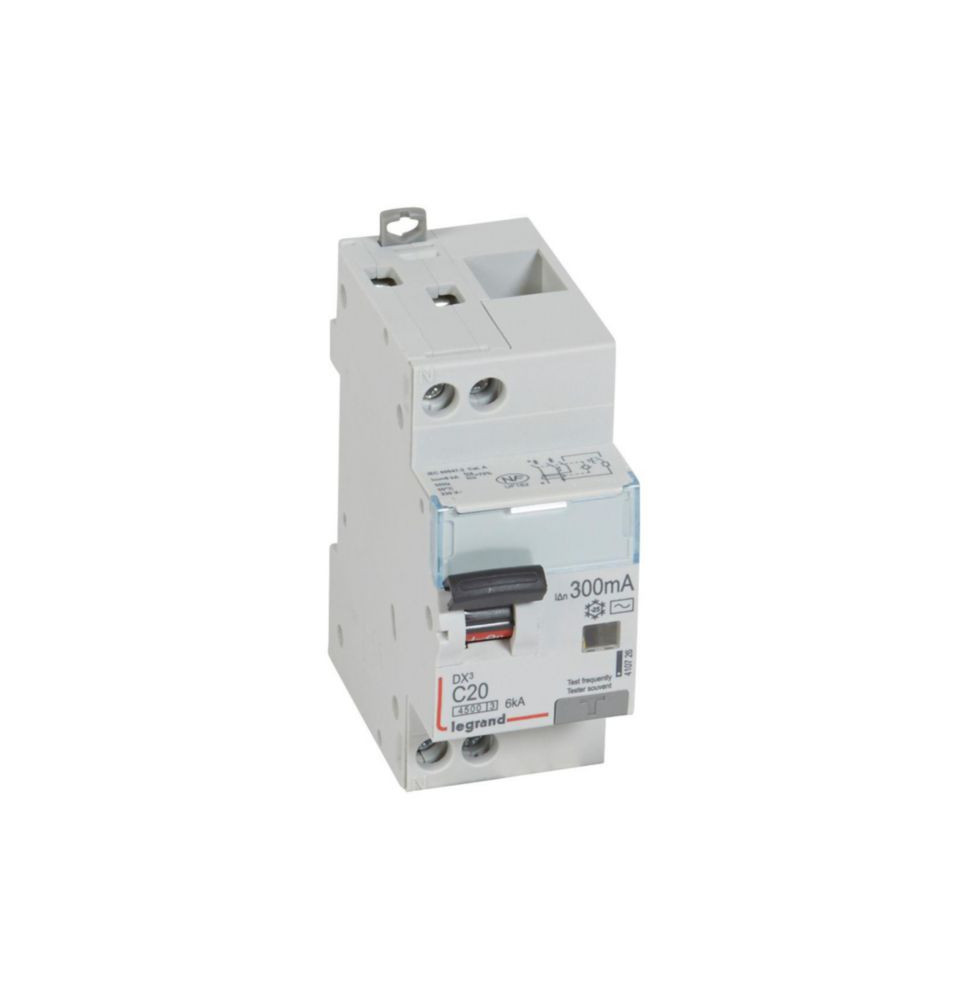

Disjoncteur Différentiel DX³4500 Legrand – 20A, Type AC, Courbe C

Référence 410726 : Maîtrise et Sécurité Intrinsèque pour Infrastructures 230V

Pourquoi choisir ce produit ?

Le disjoncteur différentiel monophasé DX³4500 de Legrand est l'élément essentiel pour la protection simultanée contre les courts-circuits, les surcharges thermiques et les courants de défaut à la terre sur les installations 230V. Conçu pour répondre aux exigences des installations tertiaires et résidentielles haut de gamme, ce dispositif garantit une capacité de coupure élevée (4,5 kA), assurant une résilience maximale du tableau électrique face aux défauts majeurs. La combinaison de la courbe C et de la sensibilité 300 mA le destine idéalement à la protection en tête de ligne ou à la distribution de sous-groupes nécessitant une immunité de sélectivité amont/aval.

Points Forts

• Capacité de Coupure Élevée (Icn) : Certifié à 4500A (4.5 kA) sous 230V, il assure une isolation rapide et fiable en cas de court-circuit violent, protégeant ainsi l'intégrité de l'installation.
• Protection Type AC Standard : Conçu pour détecter et interrompre les courants de fuite sinusoïdaux alternatifs, le rendant optimal pour la majorité des charges conventionnelles.
• Courbe C Précise : Offre un déclenchement magnétique entre 5 et 10 fois le courant nominal (In), parfait pour la protection des circuits de prises et d'éclairage avec des pointes d'appel modérées.
• Installation Standardisée : Format compact sur rail DIN (2 modules) avec raccordement par bornes à vis, assurant une connexion robuste et durable.

Spécifications Techniques

Ce dispositif de protection électrique est un disjoncteur différentiel (DD) de référence Legrand 410726, intégrant une configuration Unipolaire + Neutre (U+N), spécifiquement calibré pour les réseaux de distribution monophasés 230V en courant alternatif (AC). Son calibre nominal est de 20 Ampères, avec une courbe de déclenchement de type C, le rendant adapté aux applications nécessitant une temporisation courte face aux surintensités. La fonction différentielle est assurée avec une sensibilité de 300 mA (type AC), offrant une protection contre les défauts d’isolement. Le pouvoir de coupure ultime en court-circuit (Icn) est spécifié à 4,5 kA, conforme à la série DX³4500. L’appareil occupe un encombrement standard de 2 modules sur le rail DIN et utilise des bornes de connexion à vis pour la rigidité du câblage.
