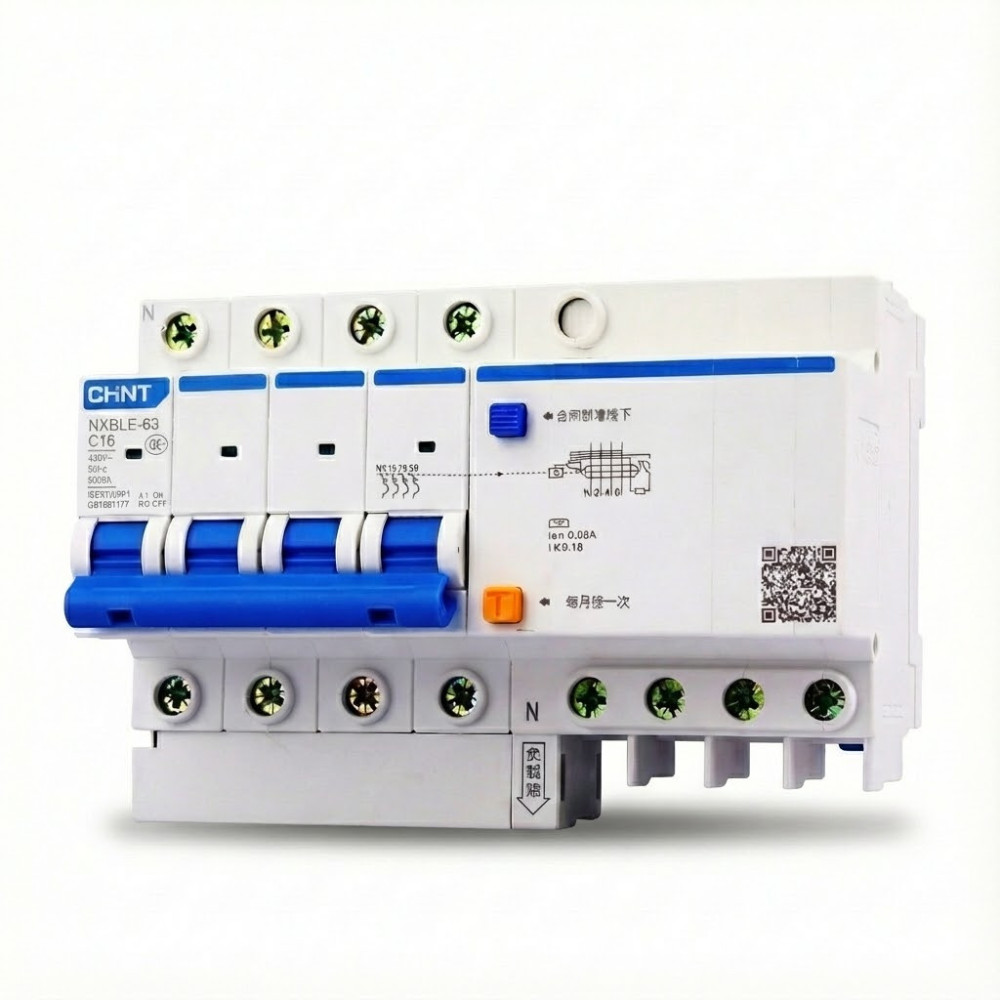

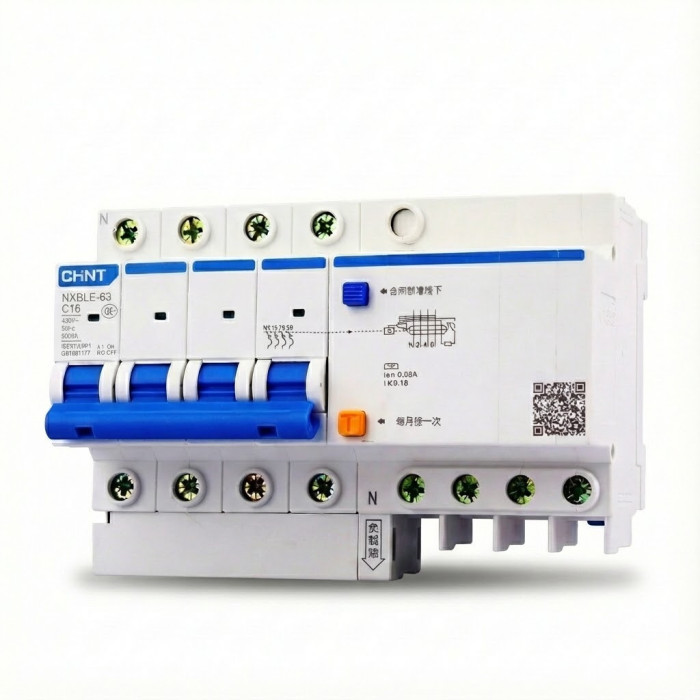

Protection Avancée 4P, 6kA, Courbe C 16A, Sensibilité 300mA
Pourquoi choisir ce produit ?
Le dispositif NXBLE-63 est une solution de protection intégrée, combinant les fonctions d'un disjoncteur magnétothermique (protection contre les surcharges et courts-circuits) et d'un interrupteur différentiel (protection contre les fuites à la terre). Conçu spécifiquement pour les applications triphasées exigeantes, ce modèle tétrapolaire (4P) garantit une isolation complète du circuit lors d'un défaut. Sa robustesse et sa haute capacité de coupure (6kA) le destinent idéalement aux armoires de distribution principales dans les environnements tertiaires ou industriels, assurant une sélectivité optimale et une sécurité accrue contre les risques d'incendie électrique.
Points Forts
Intégration et Gain de Place : Combine deux fonctions de protection essentielles (surintensité et fuite à la terre) dans un seul module compact.
Haute Résistance aux Défauts : Doté d'un pouvoir de coupure nominal (Icu) de 6 kA, garantissant une gestion fiable des courts-circuits sévères.
Protection Tétrapolaire (4P) : Assure la coupure simultanée des trois phases et du neutre, indispensable pour la sécurité et la maintenance des réseaux triphasés.
Sécurité Incendie : La sensibilité différentielle de 300 mA est le seuil standard pour la protection générale des installations, réduisant significativement le risque d'incendie causé par des défauts d'isolement prolongés.
Spécifications Techniques
Le Disjoncteur Différentiel CHINT de la série NXBLE-63 est un appareil modulaire conçu pour les installations électriques professionnelles. Il est configuré en tétrapolaire (4P), permettant la protection simultanée et la coupure des trois phases et du neutre. L'unité est calibrée pour un courant assigné de 16 Ampères (16A) et opère selon une courbe de déclenchement C, optimisée pour les charges générales et les légères pointes de courant au démarrage. Sa caractéristique la plus critique est son pouvoir de coupure ultime (Icu) élevé, fixé à 6 kiloampères (6kA), assurant une endurance exceptionnelle face aux contraintes de court-circuit. L'élément différentiel possède une sensibilité fixe de 300 milliampères (mA), le positionnant comme un dispositif de tête de ligne essentiel pour la sélectivité et la prévention des risques d'incendie dans les distributions secondaires.
Le disjoncteur différentiel CHINT NXBLE-63, référence 819981, est un appareil de protection électrique 2 pôles conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 40 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à...
Type de Produit : Disjoncteur Différentiel Combiné (RCBO)
Fabricant : CHINT
Série/Modèle : NXBLE-32
Configuration des Pôles : 1P+N (Monopolaire + Neutre)
Courant Nominal (In) : 32 A
Pouvoir de Coupure (Icn) : 6 kA
Sensibilité Différentielle : 300 mA
Courbe de Déclenchement : C
Encombrement Modulaire : 2 Modules (2M)
Référence Fabricant : 819419...
Type de Produit : Disjoncteur Différentiel (RCBO)
Référence Modèle : NXBLE-63
Fabricant : CHINT
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : C
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icu) : 6 kA
Fonction : Protection contre les surintensités (surcharges et courts-circuits) et les courants...
Le disjoncteur différentiel CHINT NXBLE-32, référence 819395, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles et tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 32 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
Le disjoncteur différentiel CHINT NXBLE-63, référence 819979, est un appareil de protection électrique 2 pôles conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 25 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à...
Type de Dispositif : Disjoncteur Différentiel (RCBO)
Marque : CHINT
Série : NXBLE-63
Courant Nominal (In) : 20A
Sensibilité Différentielle (IΔn) : 300mA
Pouvoir de Coupure (Icu) : 6kA
Nombre de Pôles : 2P (Bipolaire)
Format (Modules) : 4M
Le disjoncteur différentiel CHINT NXBLE-32, référence 819391, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles et tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 10 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
Le disjoncteur différentiel CHINT NXBLE-63, référence 819980, est un appareil de protection électrique 2P conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 32 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à la...
Le disjoncteur différentiel CHINT NXBLE-63, référence 819978, est un appareil de protection électrique 2P conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 20 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à la...
Type de Produit : Disjoncteur Différentiel (RCBO)
Modèle : NXBLE-63 CHINT
Référence Fournisseur : 982159
Nombre de Pôles : Tétrapolaire (4P)
Calibre Nominal (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icn) : 6 kA
Courbe de Déclenchement : Courbe C
Fonction de Protection : Surcharges, Courts-circuits, Fuites à la terre
Tension...
Type de Produit : Disjoncteur Différentiel (RCBO)
Modèle : CHINT NXBLE-63
Référence Fabricant : 982157
Nombre de Pôles : 4P (Quadripolaire)
Calibre Nominal (In) : 16 A
Courbe de Déclenchement : C
Capacité de Coupure (Icu) : 6 kA
Sensibilité Différentielle (IΔn) : 30 mA
Fonction de Protection : Surcharges, Courts-Circuits, Courants de Fuite à la Terre
Type de Produit : Disjoncteur Différentiel
Référence Modèle : NXBLE-63
Marque : CHINT
Code Article Fournisseur : 982196
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 32 A
Pouvoir de Coupure (Icn) : 6 kA
Sensibilité Différentielle (IΔn) : 300 mA
Courbe de Déclenchement : C
Fonction : Protection contre les courts-circuits, surcharges et...
Type de Produit : Disjoncteur Différentiel (IDPN)
Modèle Fabricant : CHINT NXBLE-63
Référence SKU : 982156
Nombre de Pôles : 4P
Courant Nominal (In) : 10 A
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icu) : 6 KA
Courbe de Déclenchement : Type C
Le disjoncteur différentiel CHINT NXBLE-32, référence 819417, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles ou tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 20 A (courbe C), une sensibilité différentielle de 300 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
69 000 F CFATTC
69 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur Différentiel (RCBO)
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 16 Ampères (A)
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 6 kA (6000 A)
Sensibilité Différentielle (IΔn) : 300 mA
Fonction de Protection : Surcharge, court-circuit et fuite à la terre
