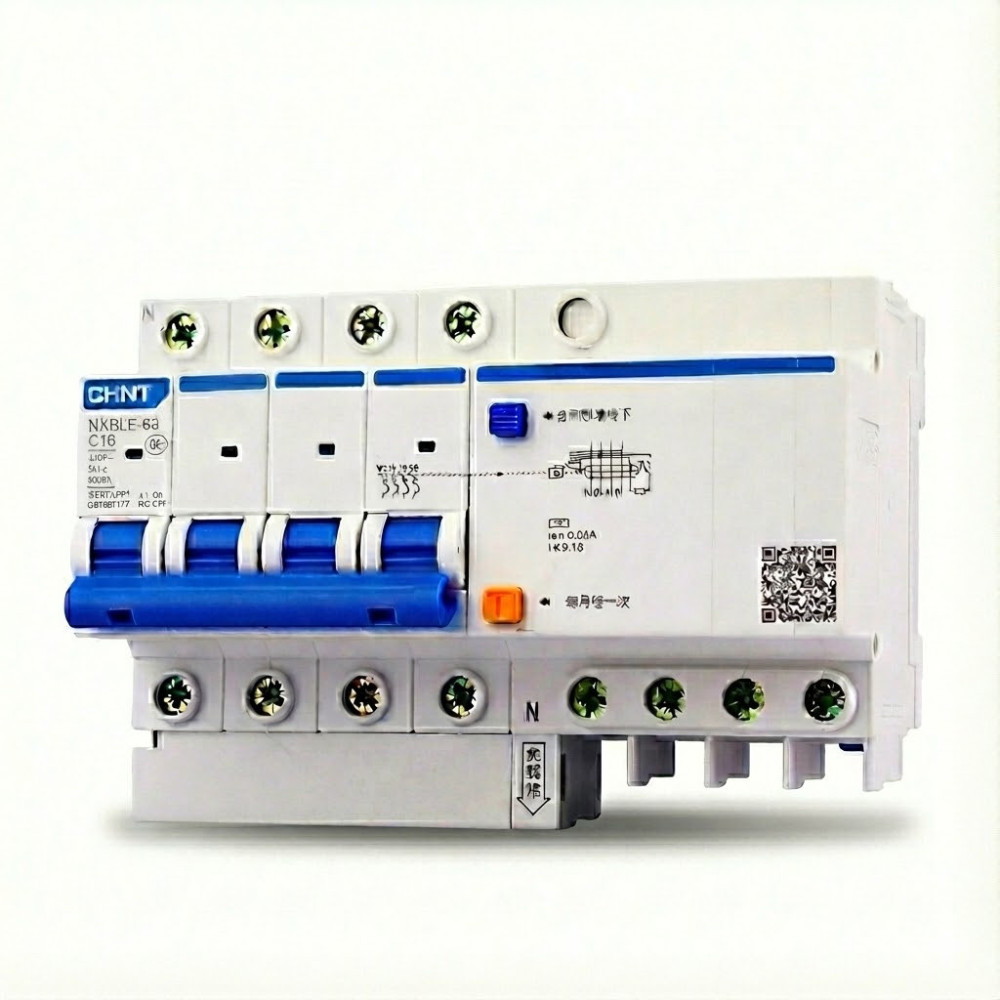

Le CHINT NXBLE-63 est un Disjoncteur Différentiel (RCBO) hautement performant, conçu pour répondre aux exigences de sécurité et de continuité de service des installations électriques triphasées. En combinant la protection contre les surintensités (surcharge et court-circuit) et la protection différentielle des personnes et des biens contre les courants de fuite à la terre, ce dispositif Quadripolaire (4P) minimise l'encombrement tout en maximisant la sûreté. Il est l'élément critique pour garantir la conformité des systèmes électriques industriels ou tertiaires nécessitant une coupure simultanée et fiable de toutes les phases, notamment dans les environnements soumis à la norme IEC/EN 61009-1.
Points Forts
Sécurité Homme/Machine Optimale : La sensibilité de 30 mA assure une protection extrêmement rapide contre les contacts indirects et les défauts d'isolement, surpassant les exigences standard pour la protection des personnes.
Robustesse aux Courts-Circuits : Avec une capacité de coupure nominale de 6 kilo-Ampères (6kA), il offre une réserve de puissance critique pour interrompre efficacement les défauts importants, préservant ainsi l'installation électrique en amont.
Gestion Triphasée Intégrale : La configuration 4P permet une isolation complète du circuit triphasé et du neutre lors du déclenchement, essentielle pour les charges 400V ou les opérations de maintenance.
Courbe C Polyvalente : Sa courbe de déclenchement C le rend adapté à la protection générale des circuits et des récepteurs standards (éclairage, prises), gérant les faibles pointes de courant lors de la mise sous tension.
Spécifications Techniques
Le Disjoncteur Différentiel CHINT NXBLE-63 est un module Quadripolaire (4P) assurant à la fois la protection magnétothermique et la protection différentielle. Ce modèle est calibré à un courant nominal de 16 Ampères (C-16A), avec une courbe de déclenchement de type C, spécifiquement étudiée pour les applications générales. La capacité de coupure ultime en court-circuit (Icu) atteint 6 kilo-Ampères, garantissant la tenue du dispositif sous des contraintes sévères. La fonction différentielle intégrée opère avec une haute sensibilité de 30 milli-Ampères (IΔn), critère indispensable pour la protection des personnes contre les risques d'électrocution liés aux courants de fuite à la terre.
Type de Produit : Disjoncteur Différentiel Monobloc (RCBO)
Série : CHINT NXBLE-63
Code Produit Fournisseur : 982019
Pouvoir de Coupure (Icu/Icn) : 6 kA
Pôles : 2P (Bipolaire)
Intensité Nominale (In) : 63 A
Courbe de Déclenchement : C
Sensibilité Différentielle (IΔn) : 300 mA
Fonction : Protection contre les surintensités (surcharges/courts-circuits) et...
Le disjoncteur différentiel CHINT NXBLE-63, référence 982013, est un appareil de protection électrique 2P conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 16 A (courbe C), une sensibilité différentielle de 300 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à la...
Le disjoncteur différentiel CHINT NXBLE-32, référence 819391, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles et tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 10 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
Type de Produit : Disjoncteur Différentiel à Protection de Surcharge (RCBO)
Référence Série : NXBLE-63
Fabricant : CHINT
Configuration des Pôles : 4P (Quadripolaire)
Courant Nominal (In) : 10 A
Pouvoir de Coupure (Icu) : 6 kA (6000 A)
Sensibilité Différentielle (IΔn) : 300 mA
Tension Nominale : Adaptée aux réseaux 400V/415V (Triphasé)
Fonction de...
Type de Dispositif : Disjoncteur Différentiel (RCBO)
Marque : CHINT
Série : NXBLE-63
Courant Nominal (In) : 20A
Sensibilité Différentielle (IΔn) : 300mA
Pouvoir de Coupure (Icu) : 6kA
Nombre de Pôles : 2P (Bipolaire)
Format (Modules) : 4M
Le disjoncteur différentiel CHINT NXBLE-63, référence 819977, est un appareil de protection électrique 2 pôles conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 16 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à...
Le disjoncteur différentiel CHINT NXBLE-32, référence 819415, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles et tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 10 A (courbe C), une sensibilité différentielle de 300 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
Type de Produit : Disjoncteur Différentiel (IDPN)
Modèle Fabricant : CHINT NXBLE-63
Référence SKU : 982156
Nombre de Pôles : 4P
Courant Nominal (In) : 10 A
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icu) : 6 KA
Courbe de Déclenchement : Type C
Type de Produit : Disjoncteur Différentiel (RCBO)
Modèle : NXBLE-63 CHINT
Référence Fournisseur : 982159
Nombre de Pôles : Tétrapolaire (4P)
Calibre Nominal (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icn) : 6 kA
Courbe de Déclenchement : Courbe C
Fonction de Protection : Surcharges, Courts-circuits, Fuites à la terre
Tension...
Le disjoncteur différentiel CHINT NXBLE-63, référence 982012, est un appareil de protection électrique 2 pôles conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 10 A (courbe C), une sensibilité différentielle de 300 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à...
Type de Produit : Disjoncteur Différentiel (RCBO/RCCB+MCB intégré)
Fabricant : CHINT
Modèle : NXBLE-63
Pôles : Tétrapolaire (4P)
Courant Nominal (Calibre) : 63 A
Courbe de Déclenchement Magnéto-Thermique : C
Pouvoir de Coupure Nominal (Icn) : 6 kA
Sensibilité Différentielle : 300 mA
Référence Fournisseur (SKU) : 982199
Le disjoncteur différentiel CHINT NXBLE-63, référence 819979, est un appareil de protection électrique 2 pôles conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 25 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à...
Type de Dispositif : Disjoncteur Différentiel (RCBO)
Marque et Modèle : CHINT NXBLE-63
Nombre de Pôles : 4P (Tétrapolaire)
Intensité Nominale (In) : 25 A
Courbe de Déclenchement : C
Sensibilité Différentielle (IΔn) : 300 mA
Pouvoir de Coupure Nominal (Icn) : 6 kA (6000 A)
Tension Nominale : Adapté aux réseaux 400 V AC (entre phases)
Référence Produit :...
Type de Produit : Disjoncteur Différentiel Combiné (RCBO)
Fabricant : CHINT
Série/Modèle : NXBLE-32
Configuration des Pôles : 1P+N (Monopolaire + Neutre)
Courant Nominal (In) : 32 A
Pouvoir de Coupure (Icn) : 6 kA
Sensibilité Différentielle : 300 mA
Courbe de Déclenchement : C
Encombrement Modulaire : 2 Modules (2M)
Référence Fabricant : 819419...
Modèle : NXBLE-63
Fabricant : CHINT
Type de Dispositif : Disjoncteur Différentiel Monobloc (RCBO)
Nombre de Pôles : 4P
Courant Nominal (In) : 63 A
Sensibilité Différentielle : 30 mA
Courbe de Déclenchement : Type C
Pouvoir de Coupure (Icu) : 6 kA
Fonctions de Protection : Surcharge, Court-circuit, Défaut à la terre
Référence Interne : 982163
Le disjoncteur différentiel CHINT NXBLE-63, référence 819978, est un appareil de protection électrique 2P conçu pour les installations résidentielles, tertiaires ou industrielles. Il offre une capacité de coupure de 6 kA, un calibre de 20 A (courbe C), une sensibilité différentielle de 30 mA, et occupe 4 modules sur rail DIN. Ce modèle appartient à la...
129 000 F CFATTC
129 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur Différentiel (RCBO)
Modèle : CHINT NXBLE-63
Référence Fabricant : 982157
Nombre de Pôles : 4P (Quadripolaire)
Calibre Nominal (In) : 16 A
Courbe de Déclenchement : C
Capacité de Coupure (Icu) : 6 kA
Sensibilité Différentielle (IΔn) : 30 mA
Fonction de Protection : Surcharges, Courts-Circuits, Courants de Fuite à la Terre
