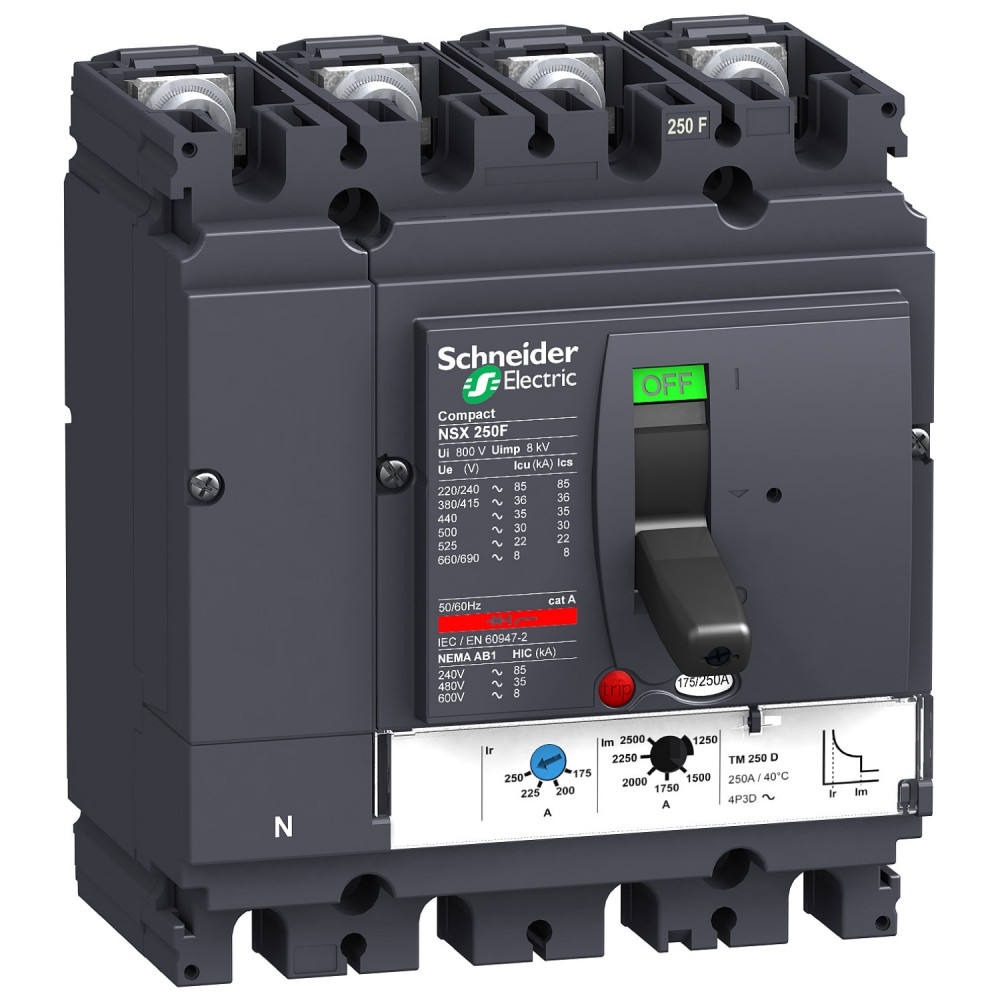

ComPacT NSX250F : Le Maître de la Distribution Électrique

Sécurité Inégalée et Performance de Pointe pour vos installations critiques

Pourquoi choisir ce produit ?

Dans un monde où la continuité de service est non négociable, le disjoncteur ComPacT NSX250F est l'assurance d'une tranquillité totale. Conçu spécifiquement pour la distribution électrique dans les environnements les plus exigeants, ce disjoncteur 4 pôles allie une fiabilité mécanique supérieure à une technologie de déclenchement thermique-magnétique (TM-D) ultra-réactive. Il offre une protection complète et précise, vous permettant de maximiser le temps de fonctionnement de vos infrastructures tout en respectant les normes de sécurité les plus strictes. Choisissez NSX250F pour la pérennité et la performance de vos réseaux.

Points Forts

• Protection Maximale contre les Courts-Circuits : Avec un pouvoir de coupure de 36 kA sous 415 V AC (Niveau F), ce dispositif garantit l'interruption rapide des défauts majeurs, protégeant efficacement l'ensemble de votre installation en cas d'urgence.
• Capacité de Charge Optimale 4P : Gère aisément des courants nominaux élevés jusqu'à 250 A, avec une configuration à 4 pôles et protection sur les quatre conducteurs (4t), essentielle pour les réseaux de distribution modernes.
• Déclenchement Thermique-Magnétique Précis : L'unité de déclenchement TM-D offre une protection double (LI : Surcharge et Court-circuit) avec des seuils réglables pour les surcharges, permettant un ajustement précis en fonction de vos exigences spécifiques.
• Fiabilité et Durée de Vie Exceptionnelles : Conçu pour endurer les opérations intensives, il affiche une durée de vie mécanique impressionnante de 20 000 cycles, assurant une fiabilité à long terme et réduisant les besoins de maintenance.
• Robustesse Professionnelle : Certifié IP40 et IK07, il résiste à la poussière et aux impacts légers, et fonctionne dans une large plage de température (-25 à 70 °C), garantissant une performance constante dans des conditions environnementales difficiles.

Spécifications Techniques

Ce disjoncteur de la gamme ComPacT NSX est un appareil de distribution 4 pôles, calibré pour un courant nominal (In) de 250 A à 40 °C. Il est conçu pour opérer sous une tension assignée d'emploi (Ue) jusqu'à 690 V AC sur des réseaux 50/60 Hz. Son niveau de performance de coupure est de 36 kA à 380/415 V AC, mais il atteint un pouvoir de coupure ultime (Icu) jusqu'à 85 kA à 220/240 V AC. Il est équipé du déclencheur thermique-magnétique TM-D assurant les fonctions de protection Longue durée (L) contre les surcharges et Instantanée (I) contre les courts-circuits, avec un seuil de protection longue durée réglable de 0,7 à 1 fois In. Le disjoncteur s'installe en mode fixe sur plaque arrière, présente un degré de pollution 3, et mesure 140 mm de largeur, 161 mm de hauteur et 86 mm de profondeur, pour un poids net de 2,8 kg.
