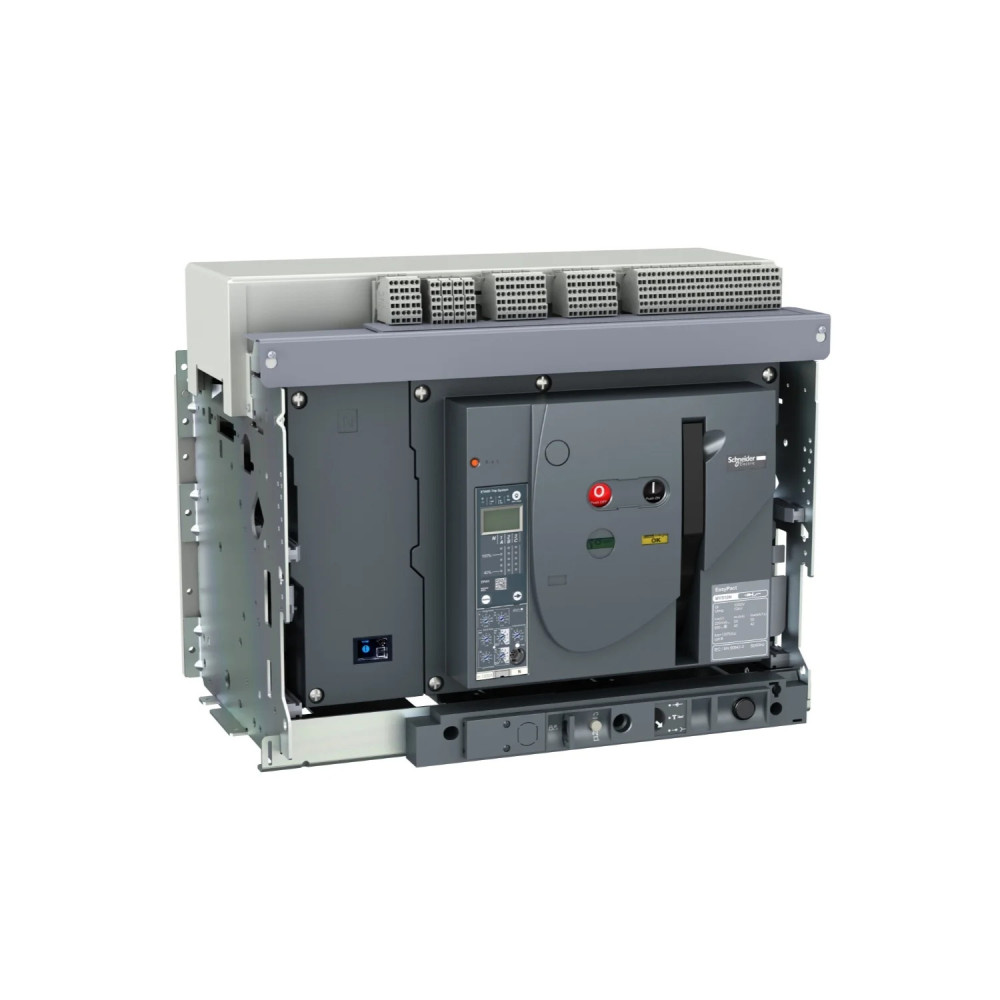

Disjoncteur 4 pôles, 2000 A, 50 kA, MDO, ETA2, extractible, manuel EasyPact MVS Schneider Electric - MVS20N4MW2A

Gamme :
EasyPact ;

Produit :
Disjoncteur MVS20N ;
Application : distribution ;
Type : 4 pôles, version débrochable ;
Position neutre : gauche.

Performances électriques :
Courant nominal : 2000 A à 40 °C ;
Tension de fonctionnement : 690 V CA, 50/60 Hz ;
Tension d’isolement : 1000 V ;
Tension de tenue aux chocs : 12 kV ;
Pouvoir de coupure Icu : 50 kA à 220–440 V CA ;
Ics : 50 kA ;
Icm : 105 kA ;
Icw : 50 kA (1 s) / 42 kA (1 s à 690 V) / 25 kA (3 s).

Déclenchement et protections :
Technologie : électronique ETA2I ;
Protections : surcharge (Ir), court-circuit (Ii), défaut interne ;
Plage longue durée : 0,4…1 × In ;
Délai long : 0,5…24 s ;
Réglage instantané : 1,5…10 × Ir ;
Mémoire thermique : 20 min ;
ZSI : présent.

Interface et contrôle :
Affichage numérique LCD ;
Mesures : I1, I2, I3, IN, Imax ;
Indicateurs LED de défaut ;
Manœuvre : fonctionnement manuel.

Montage :
Mode : extraction ;
Support : plaque ou rail ;
Connexion : verticale ou horizontale, par l’arrière.

Durabilité :
Mécanique : 20 000 cycles (avec maintenance), 10 000 (sans maintenance) ;
Électrique : 6 000 cycles à 440 V, 4 000 cycles à 690 V.

Dimensions :
439 × 556 × 395 mm ;
Poids : 85 kg.

Normes et environnement :
IEC 60947-2 ; EAC ; CCC ; GOST ; RoHS ;
Indice IP : IP40 ;
Température de fonctionnement : -5…70 °C ;
Température stockage : jusqu’à -40…85 °C selon configuration.

Emballage :
1 unité par colis ;
Dimensions colis : 42 × 35 × 50 cm ;
Poids colis : 38 kg.
