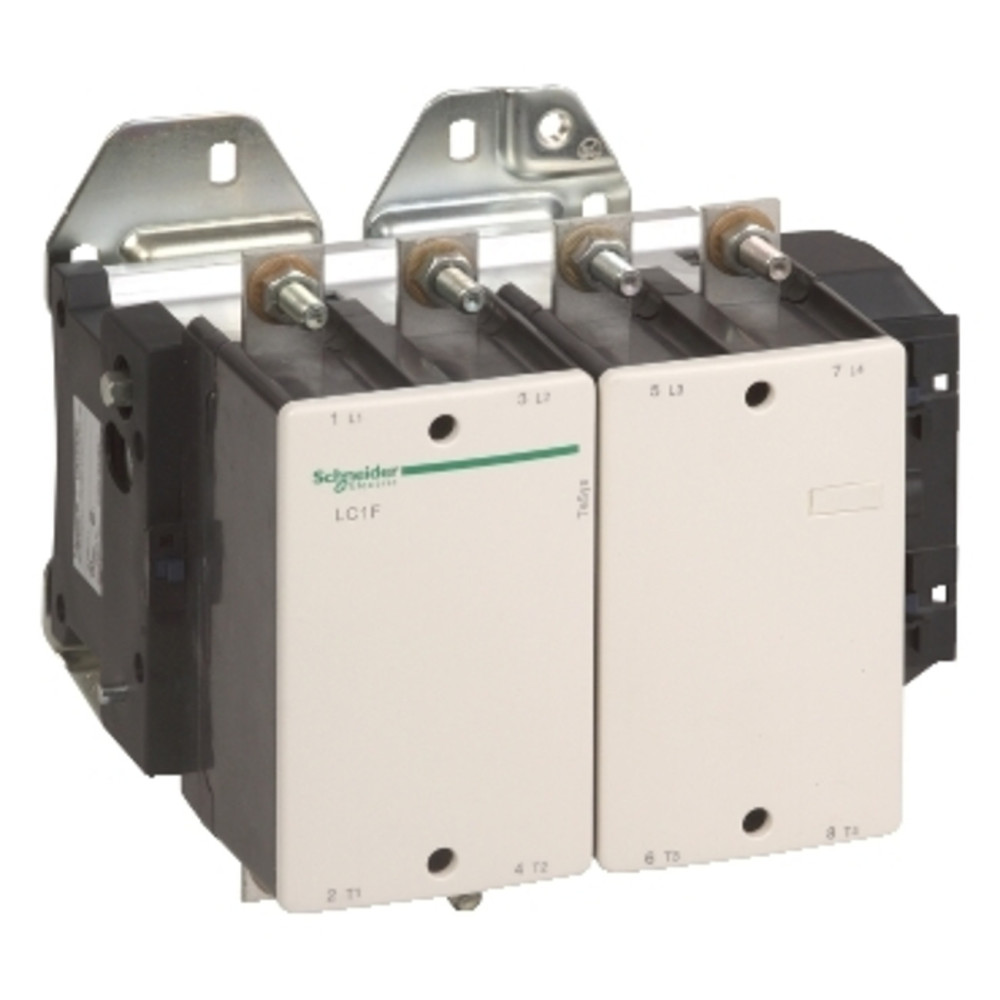

Contacteur - 4P - AC-1 440V - 700A - bobine 230Vca TeSys LC1F Schneider Electric - LC1F5004P7

Principales :
Gamme : TeSys ;
Gamme de produit : TeSys F ;
Type de produit ou équipement : Contacteur ;
Nom de l'appareil : LC1F ;
Application du contacteur : Charge résistive ;
Catégorie d’emploi : AC-1 ;
Description des pôles : 4P ;
Ue tension assignée d’emploi : ≤ 1000 V CA 50/60 Hz ; ≤ 460 V CC ;
Uc tension circuit de commande : 230 V CA 40…400 Hz ;
Ie courant assigné d’emploi : 700 A à ≤ 440 V AC-1.

Complémentaires :
Uimp tension tenue aux chocs : 8 kV ;
Ith courant thermique : 700 A ;
Pouvoir de coupure : 4000 A ;
Icw courte durée : 4200 A/10 s ; 3200 A/30 s ; 2400 A/1 min ; 1500 A/3 min ; 1200 A/10 min ;
Fusibles associés : 500 A aM ; 800 A gG ;
Impédance : 0,18 mΩ ;
Ui tension d’isolement : 1000 V ; 1500 V ;
Puissance dissipée : 88 W ;
Catégorie de surtension : III ;
Contacts : 4 NO ;
Plage tension commande : 0,85…1,1 Uc ;
Durée de vie mécanique : 10 Mcycles ;
Puissance d’appel : 1100 VA ;
Consommation maintien : 18 VA ;
Vitesse de commande : 2400 cyc/h ;
Temps de fonctionnement : fermeture 40…65 ms ; ouverture 100…170 ms ;
Raccordement commande : borniers à vis-étrier 1 à 4 mm² ;
Raccordement puissance : barres 40×5 mm ; anneaux 240 mm² ; boulonnage ;
Couple de serrage : commande 1,2 N·m ; puissance 35 N·m ;
Support de montage : platine ;
Dissipation thermique : 18 W ;
Normes : EN/CEI/JIS 60947 ;
Certifications : DNV ; CB ; ABS ; UL ; RMRoS ; CCC ; RINA ; LROS ; BV ; UKCA ;
Code de compatibilité : LC1F ;
Type de circuit de commande : CA 40…400 Hz.

Environnement :
Degré de protection IP : IP20 ;
Traitement de protection : TH ;
Température en fonctionnement : -5…55 °C ;
Température stockage : -60…80 °C ;
Température ambiante appareil : -40…70 °C ;
Altitude de fonctionnement : 3000 m ;
Dimensions : H 238 mm ; L 288 mm ; P 232 mm ;
Poids net : 12,95 kg.

Emballage :
Type 1 : PCE ; unité 1 ; dimensions 27×30×33 cm ; poids 14,057 kg.
Type 2 : P06 ; unités 8 ; dimensions 75×60×80 cm ; poids 120,956 kg.
