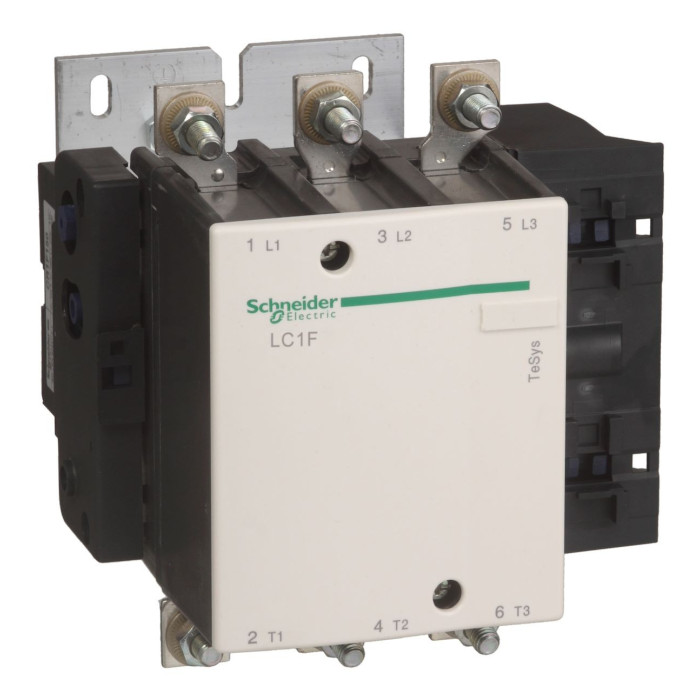

Contacteur - 3P - AC-3 440V - 115A - bobine 220Vca TeSys LC1F Schneider Electric - LC1F115M5

Gamme :

TeSys .

Gamme de produit :

TeSys F .

Type de produit ou équipement :

Contacteur .

Nom de l'appareil :

LC1F .

Application du contacteur :

Charge résistive ;
Commande moteur .

Catégorie d'emploi :

AC-4 ;
AC-3 ;
AC-1 .

Description des pôles :

3P .

[Ue] Tension assignée d'emploi :

≤ 690 V CA 50/60 Hz ;
≤ 460 V CC .

[Uc] Tension circuit de commande :

220 V CA 50 Hz .

[Ie] Courant assigné d'emploi :

200 A (< 40 °C) ≤ 440 V AC-1 ;
115 A (< 55 °C) ≤ 440 V AC-3 .

Complémentaires :

[Uimp] Tension assignée de tenue aux chocs :
8 kV .

[Ith] Courant thermique conventionnel :
200 A (à 40 °C) .

Pouvoir assigné de coupure :
920 A (CEI 60947-4-1) .

[Icw] Courant assigné de courte durée admissible :
1100 A – 10 s à 40 °C ;
640 A – 30 s à 40 °C ;
520 A – 1 min à 40 °C ;
400 A – 3 min à 40 °C ;
320 A – 10 min à 40 °C .

Calibre du fusible à associer :
125 A aM ≤ 440 V ;
200 A gG ≤ 440 V .

Impédance moyenne :
0,37 mΩ – Ith 200 A – 50 Hz .

[Ui] Tension assignée d’isolement :
1000 V (CEI 60947-4-1) ;
1500 V (VDE 0110 groupe C) .

Puissance dissipée par pôle :
15 W (AC-1) ;
5 W (AC-3) .

Catégorie de surtension :
III .

Composition des contacts pôle puissance :
3 NO .

Puissance moteur kW (AC-3) :
30 kW à 220…230 V ;
55 kW à 380…400 V ;
59 kW à 415 V ;
59 kW à 440 V ;
75 kW à 500 V ;
80 kW à 660…690 V .

Puissance moteur kW (AC-4) :
18,5 kW à 400 V .

Plage de tension du circuit de commande :
Opérationnel : 0,85…1,1 Uc 50/60 Hz (à 55 °C) ;
Perte de niveau : 0,35…0,55 Uc 50/60 Hz (à 55 °C) .

Durée de vie mécanique :
10 Mcycles .

Puissance d’appel en VA :
550 VA – 50 Hz cos φ 0,3 (à 20 °C) .

Consommation moyenne au maintien en VA :
45 VA – 50 Hz cos φ 0,3 (à 20 °C) .

Vitesse de commande maximale :
2400 cycles/h à 55 °C .

Temps de fonctionnement :
23…35 ms (fermeture) ;
5…15 ms (ouverture) .

Mode de raccordement :

Circuit de puissance :
Barre : 2 câbles – section jeu de barre : 20 x 3 mm ;
Bornes à anneau : 1 câble 95 mm² ;
Connecteur : 1 câble 95 mm² ;
Raccordement par boulonnage .

Circuit de commande (borniers à vis-étrier) :
1 câble flexible sans embout : 1…4 mm² ;
2 câbles flexibles sans embout : 1…4 mm² ;
1 câble flexible avec embout : 1…4 mm² ;
2 câbles flexibles avec embout : 1…2,5 mm² ;
1 câble rigide sans embout : 1…4 mm² ;
2 câbles rigides sans embout : 1…4 mm² .

Couple de serrage :
Circuit de puissance : 10 N·m ;
Circuit de commande : 1,2 N·m .

Support de montage :

Platine .
