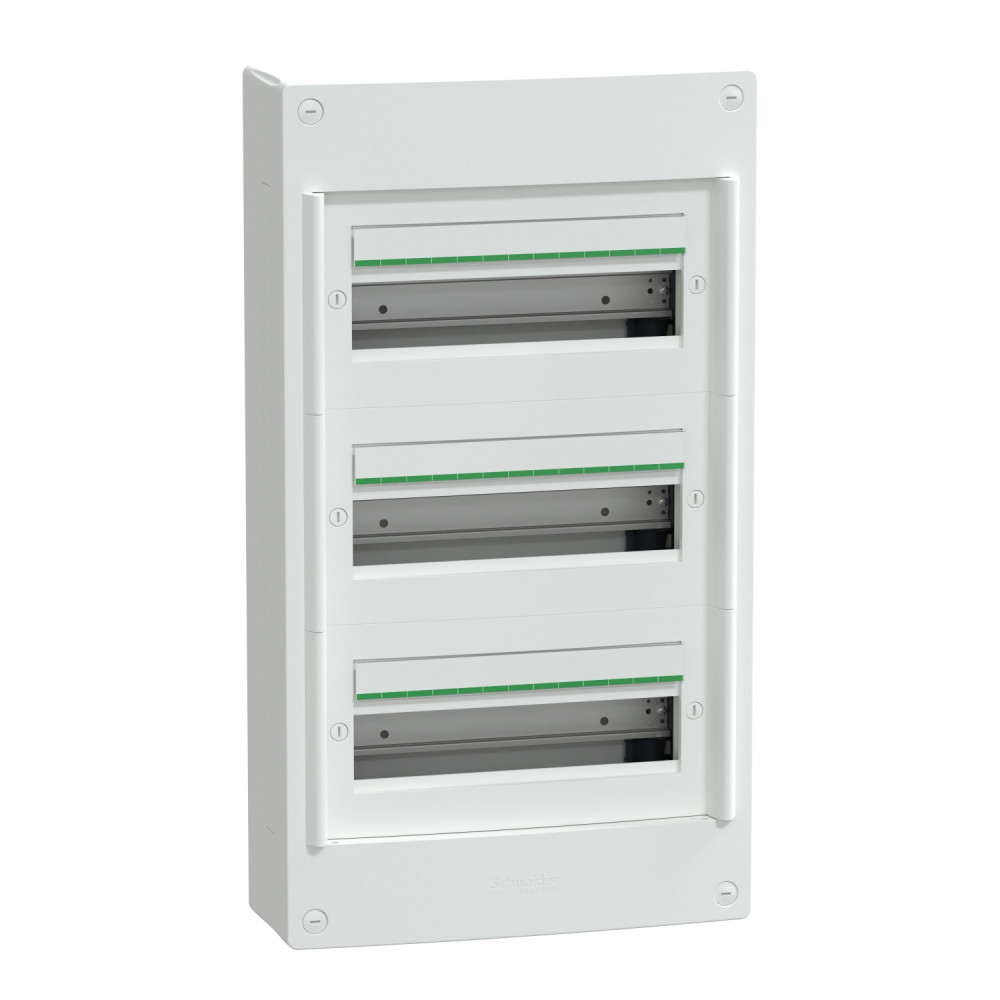

Coffret saillie 3 rangées 13 modules - sans porte PrismaSeT XS Schneider Electric - LVSXT313

Gamme :
PrismaSeT ;
Nom : XS ;
Type : Enveloppe ;
Type de coffret : Coffret de répartition ;
Installation : Saillie.

Applications :
Distribution électrique intérieure ;
Secteurs résidentiel et tertiaire ;
Compatible avec appareillages modulaires et produits embrochables Schneider.

Dimensions et capacité :
Largeur : 336 mm ;
Hauteur : 600 mm ;
Profondeur totale : 127 mm ;
Profondeur intérieure : 115 mm ;
Nombre de modules 18 mm par rangée : 13 ;
Nombre de rangées : 3 ;
Nombre total de modules : 39 ;
Pas de 9 mm : 78.

Équipements fournis :
3 étiquettes de repérage ;
3 protections d’étiquettes ;
3 borniers (terre 24 sorties, neutre 7 sorties, phase 7 sorties) ;
1 bande d’obturateur ;
1 porte à commander séparément ;
3 rails DIN ;
1 plaque arrière ;
Type de plastron : modulaire ;
Type de rail : DIN symétrique ;
Plaque de montage : sans.

Puissance et courant :
Puissance dissipée : 45 W ;
Courant nominal [In] : 90 A ;
Tension assignée d’isolement [Ui] : 400 V.

Câblage et borniers :
Entrée de câble : câble ou tube ;
Plaques découpées : goulotte ;
Plaques amovibles : oui ;
Mode de raccordement : vis et push-in selon type de fil (terre, flexible ou rigide, neutre et phase).

Matière et couleur :
Partie arrière : technoplastique ;
Enveloppe : technoplastique ;
Plastron : technoplastique ;
Poids net : 3,9 kg ;
Couleur : blanc RAL 9003.

Protection et normes :
Tenue au feu : 750 °C (plaque arrière, enveloppe, plastron) ;
IP30 sans porte ;
IP40 avec porte ;
IK08 sans porte ;
IK09 avec porte ;
Catégorie de surtension : II ;
Température de fonctionnement : -25…60 °C ;
Normes : CEI 60670-1, CEI 60670-24 ;
Label qualité : IMQ.

Emballage :
Unité : 1 PCE ; 13,5 × 35 × 61 cm ; 3,6 kg ;
Carton 20 unités : 93 × 80 × 120 cm ; 81 kg.

Avantages et ergonomie :
Installation facile et flexible ;
Entraxe des rails DIN modifiable : 125, 150 ou 175 mm ;
Design simple et attrayant ;
Protection maximale de l’installation.
