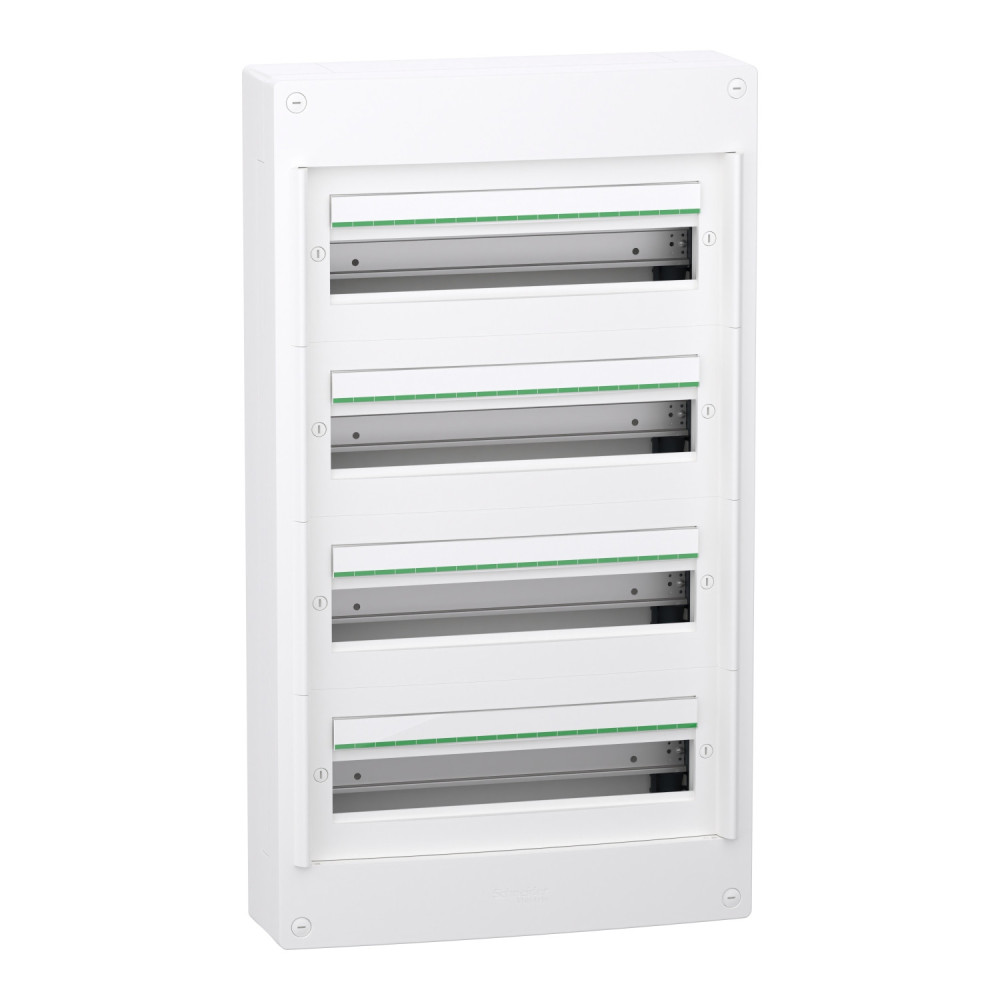

Coffret saillie 4 rangées 18 modules - sans porte PrismaSeT XS Schneider Electric - LVSXT418

Gamme :
PrismaSeT ;
Nom : XS ;
Type : Enveloppe ;
Type de coffret : Coffret de répartition ;
Installation : Saillie.

Applications :
Distribution électrique intérieure ;
Secteurs résidentiel et tertiaire ;
Compatible avec appareillages modulaires et produits embrochables Schneider.

Dimensions et capacité :
Largeur : 426 mm ;
Hauteur : 750 mm ;
Profondeur totale : 127 mm ;
Profondeur intérieure : 115 mm ;
Nombre de modules 18 mm par rangée : 18 ;
Nombre de rangées : 4 ;
Nombre total de modules : 72 ;
Pas de 9 mm : 144.

Équipements fournis :
4 étiquettes de repérage ;
4 protections d’étiquettes ;
3 borniers (terre, neutre, phase) ;
1 bande d’obturateur ;
1 porte à commander séparément ;
4 rails DIN ;
1 plaque arrière ;
Type de plastron : modulaire ;
Type de rail : DIN symétrique ;
Plaque de montage : sans.

Puissance et courant :
Puissance dissipée : 64 W ;
Courant nominal [In] : 125 A ;
Tension assignée d’isolement [Ui] : 400 V.

Câblage et borniers :
Entrée de câble : câble ou tube ;
Plaques découpées : goulotte ;
Plaques amovibles : oui ;
Borniers :

• Terre 38 sorties (6x25 mm² + 32x4 mm²) ;

• Neutre 7 sorties (1x35 mm² + 6x16 mm²) ;

• Phase 7 sorties (1x35 mm² + 6x16 mm²) ;
  Mode de raccordement : vis et push-in selon type de fil.

Matière :
Partie arrière : technoplastique ;
Enveloppe : technoplastique ;
Plastron : technoplastique ;
Poids net : 5,5 kg ;
Couleur : blanc RAL 9003.

Protection et normes :
Tenue au feu : 750 °C (plaque arrière, enveloppe, plastron) ;
IP30 sans porte ;
IP40 avec porte ;
IK08 sans porte ;
IK09 avec porte ;
Catégorie de surtension : II ;
Température de fonctionnement : -25…60 °C ;
Normes : CEI 60670-1, CEI 60670-24 ;
Label qualité : IMQ.

Emballage :
Unité : 1 PCE ; 13,5 × 44,5 × 76,5 cm ; 5,43 kg ;
Carton 16 unités : 89 × 80 × 120 cm ; 98,88 kg.
