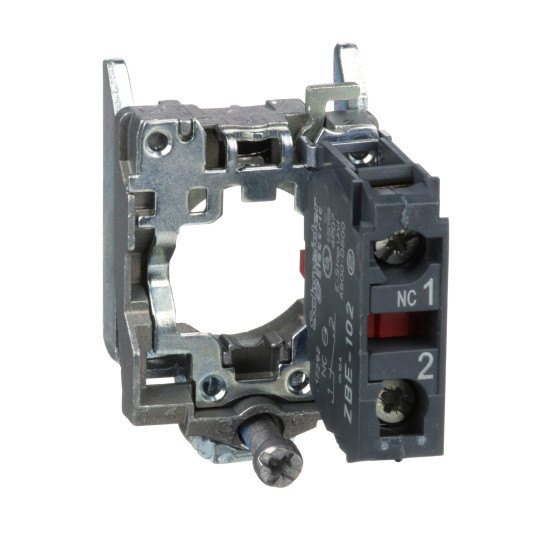

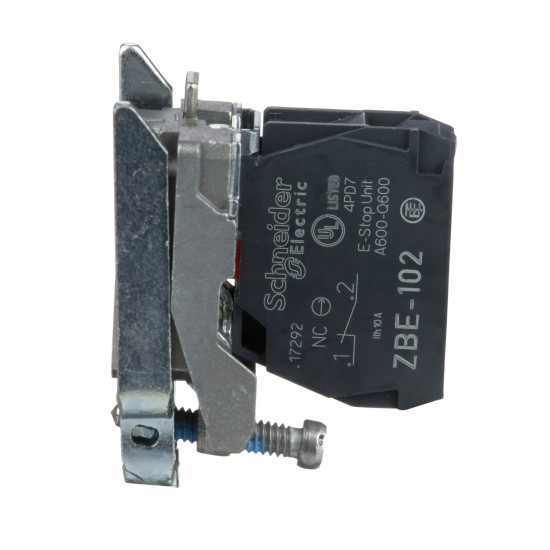

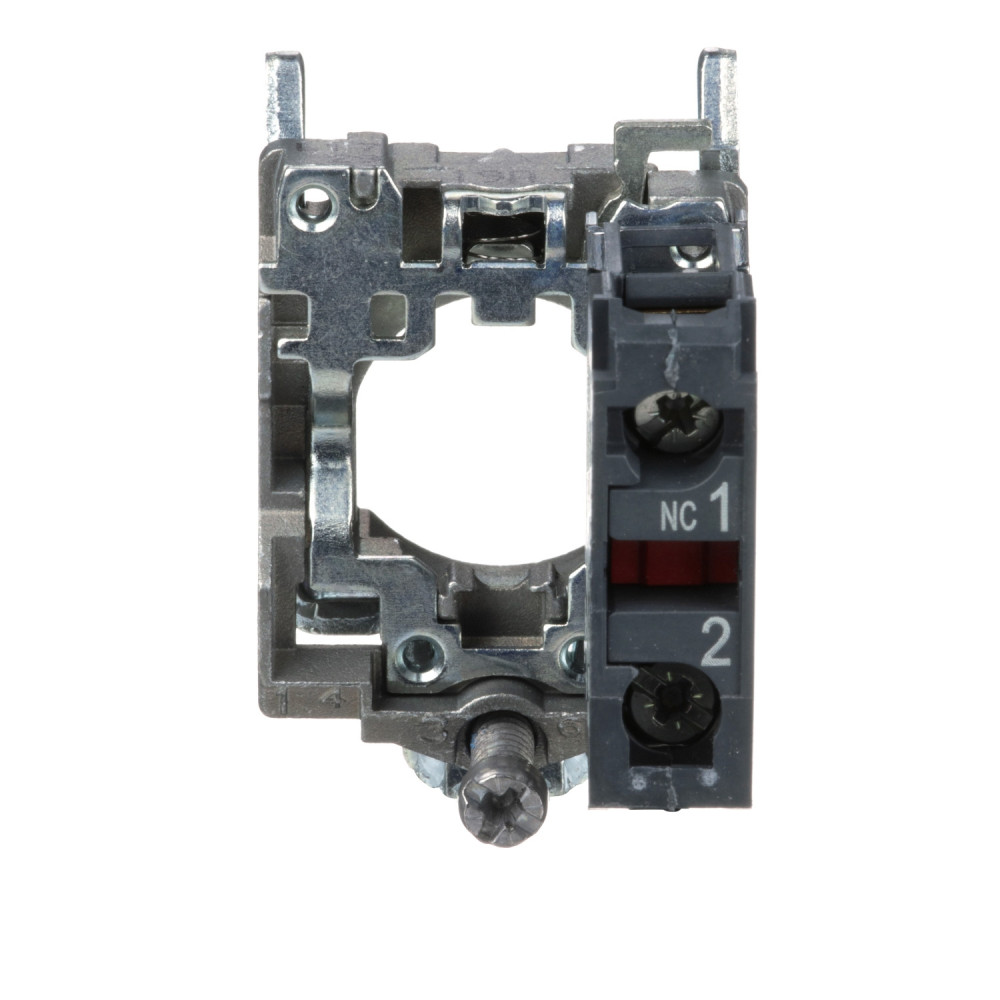

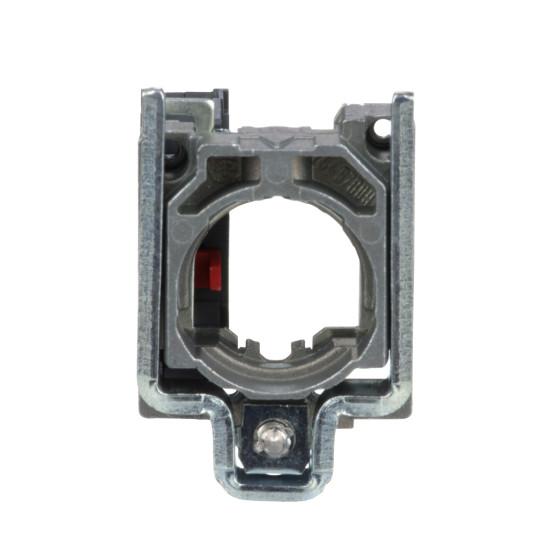

Corps de bouton /contact assemblé - 1O - raccordement vis-étrier, Harmony XB4 Schneider Electric - ZB4BZ102

Spécifications principales

• Gamme de produit : Harmony XB4

• Type de produit : Bloc corps / contact assemblé

• Nom de l’appareil : ZB4

• Matière de l’embase : Zamak

• Vente par quantité indivisible : 1

• Type de tête : Standard

• Type et composition des contacts : 1 NF

• Fonctionnement des contacts : Coupure lente

• Type du bloc de contact : Simple

• Composition de l’appareil : Corps + Collier de fixation

• Mode de raccordement : Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout, >= 1 x 0,22 mm² sans embout

Dimensions et poids

• Largeur hors tout : 30 mm

• Hauteur hors tout : 47 mm

• Profondeur hors tout : 37 mm

• Poids net : 0,053 kg

Performances électriques

• Ouverture positive : Avec (conforme CEI 60947-5-1 annexe K)

• Course d’actionnement : 1,5 mm (état électrique modifié NF), 4,3 mm (course totale)

• Force d’actionnement : 2 N

• Durée de vie mécanique : 5 000 000 cycles

• Durée de vie électrique : 10 000 000 cycles (AC-15 et DC-13, cadence <3600 cyc/h, facteur de charge 0,5)

• Courant assigné : AC-15 : 3 A à 240 V, 6 A à 120 V ; DC-13 : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V ; AC-15 : 1,2 A à 600 V

• Protection contre les courts-circuits : 10 A cartouche fusible type gG

• Matière des contacts : Alliage d’argent (Ag/Ni)

• Fiabilité électrique : Λ < 10⁻⁶ à 5 V / 1 mA ; Λ < 10⁻⁸ à 17 V / 5 mA

Environnement

• Traitement de protection : TH

• Température de stockage : -40…70 °C

• Température de fonctionnement : -40…70 °C

• Degré de protection : IP20

• Tenue aux vibrations : 5 gn (f= 2…500 Hz)

• Tenue aux chocs mécaniques : 30 gn (18 ms), 50 gn (11 ms)

Normes et certifications

• Normes : CEI 60947-5-1, CEI 60947-5-5, CEI 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, CEI 60947-5-4, JIS C8201-1

• Certifications : BV, UL, CSA, DNV, LROS
