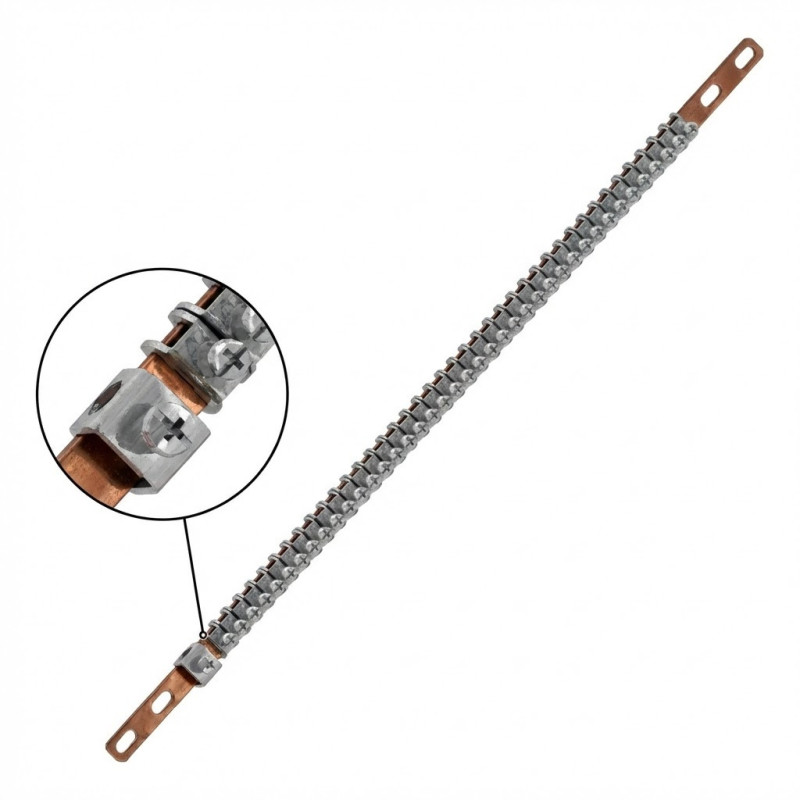

Collecteur de Terre Linergy TB pour Tableaux PrismaSeT-P
Barre d'Équipotentialité Modulaire Haute Densité pour Enceintes 600mm
Pourquoi choisir ce produit ?
Ce collecteur de terre est spécifiquement conçu pour garantir une mise à la terre fiable et normalisée au sein des systèmes de distribution électrique PrismaSeT-P et Linergy TB. Il offre une solution d'équipotentialité robuste, essentielle pour la sécurité des opérateurs et la protection des équipements. Sa conception optimisée permet une intégration rapide et sécurisée dans les coffrets PrismaSeT G, y compris les versions au sol et murales d'une largeur de 600 mm. Avec une capacité de courant de court-circuit de 50kA et un courant nominal de 630A, ce composant répond aux exigences les plus strictes des infrastructures critiques et des installations industrielles.
Points Forts
Résilience Électrique Élevée : Conçu pour des installations jusqu'à 630A, il assure une tenue au court-circuit maximale de 50kA, garantissant la sécurité opérationnelle dans des environnements exigeants.
Haute Densité de Connexion : Dispose de 40 points de raccordement dédiés pour des conducteurs de 2.5 à 16 mm², optimisant la gestion des câbles secondaires dans un espace compact.
Intégration Systémique Parfaite : Fait partie intégrante de la gamme Linergy TB et assure une compatibilité mécanique et électrique sans faille avec les coffrets PrismaSeT G de 600 mm de largeur.
Raccordement Principal Robuste : Inclut un point de connexion principal capable d'accueillir des câbles de terre de forte section, allant de 16 à 35 mm².
Montage Sécurisé et Durable : La fixation est assurée par un système de montage à vis stable, garantissant un ajustement sûr et une continuité électrique fiable tout au long de la durée de vie de l'installation.
Spécifications Techniques
Le collecteur de terre est caractérisé par une section conductrice de 12 par 3 millimètres, fournissant une robustesse mécanique et une capacité de courant optimales. Ce dispositif est dimensionné pour supporter des installations allant jusqu'à 630 Ampères avec une tenue nominale au courant de court-circuit (Ipk) de 50 kiloampères. Concernant la connectique, il propose une architecture haute densité avec un total de 40 bornes conçues pour le raccordement de conducteurs secondaires allant de 2.5 à 16 millimètres carrés, complétées par une borne principale unique destinée à recevoir un conducteur de terre de section plus importante, entre 16 et 35 millimètres carrés. Physiquement, cette barre est fournie avec une longueur de 450 millimètres, une largeur de 13 millimètres et une profondeur de 12 millimètres, facilitant son intégration aisée grâce à un montage par vis au sein des tableaux PrismaSeT G de 600 millimètres.
Cette porte opaque de la gamme PrismaSeT G est conçue pour les boîtiers de largeur 555 mm. Elle est fournie avec poignée, serrure à clé (clé 405) et deux charnières, avec possibilité d’ajouter un autre verrouillage. Sa pose est en saillie et alignée avec le kit, et l'ouverture est réversible avec un angle de 130°. Elle couvre 4 rangées de 24 modules de 18...
Cette porte de la gamme PrismaSeT G est conçue pour des boîtiers modulaires intérieurs de largeur 555 mm. Elle est fournie avec une poignée, une serrure à clé (clé 405) et deux charnières. Elle permet une ouverture réversible jusqu'à 130°, et s’adapte à un boîtier avec 6 rangées horizontales et 144 modules de 18 mm. Fabriquée en acier traité avec finition...
Désignation : Barre de Terre Directe
Compatibilité Système : PrismaSeT-P, Linergy TB
Section du Conducteur de Barre : 12 x 3 mm
Longueur Nominale : 200 mm
Capacité de Raccordement Principale : 1 borne (16 à 35 mm²)
Capacité de Raccordement Distribution : 20 bornes (2,5 à 16 mm²)
Accessoires Inclus : 20 cavaliers / jumpers
Conditionnement (selon...
Référence Produit : 04220
Fabricant : SCHNEIDER
Gamme : Prisma G
Type de Composant : Platine de montage structurelle
Fonction : Fixation mécanique du bloc de jonction collecteur
Application : Gaine de distribution (verticale ou horizontale)
Capacité : 2 supports de bloc de jonction
Matériaux (Inférence) : Acier/Tôle traitée
Domaine d'Application :...
Cette porte opaque est conçue pour s'adapter aux coffrets PrismaSeT G de 555 mm de large. Elle est livrée avec poignée, serrure à clé (clé 405), deux charnières, et offre un montage en saillie aligné avec le kit. Elle est réversible et permet une ouverture jusqu’à 130°. Elle est compatible avec des configurations comportant 5 rangées de 24 modules, soit...
Cette porte opaque de la gamme PrismaSeT G est conçue pour les boîtiers de largeur 555 mm, en installation saillie ou en alignement avec un kit. Elle est compatible avec les coffrets de 2 rangées de 24 modules, soit 48 modules de 18 mm au total, et 9 modules verticaux de 50 mm. Fabriquée en acier traité, elle est dotée d’une finition texturée mate blanche...
Cette porte opaque de la gamme PrismaSeT G est conçue pour des boîtiers d'une largeur de 555 mm avec installation en saillie ou alignée. Elle est compatible avec des coffrets contenant 3 rangées de 24 modules de 18 mm, soit 72 modules au total, répartis sur 12 modules verticaux de 50 mm. Fabriquée en acier traité, elle bénéficie d’une finition blanche...
90 900 F CFATTC
90 900 F CFAHT
En stock. Livré sous 24 à 72H
Système Compatible : PrismaSeT-P, Linergy TB
Compatibilité Enceinte : Coffrets PrismaSeT G (600 mm, Types mural et au sol)
Fonction : Collecteur de terre (Barre d'équipotentialité avec cavalier)
Section du Collecteur : 12 x 3 mm
Courant Nominal Maximum : 630A
Courant de Court-Circuit (Ipk) : 50kA
Capacité de Raccordement Principal : 1 x 16-35 mm²
Capacité de Raccordement Secondaire : 40 x 2.5-16 mm²
Longueur (L) : 450 mm
Largeur (l) : 13 mm
Profondeur (P) : 12 mm
Type de Montage : Fixation à vis (Assure stabilité et sécurité)
