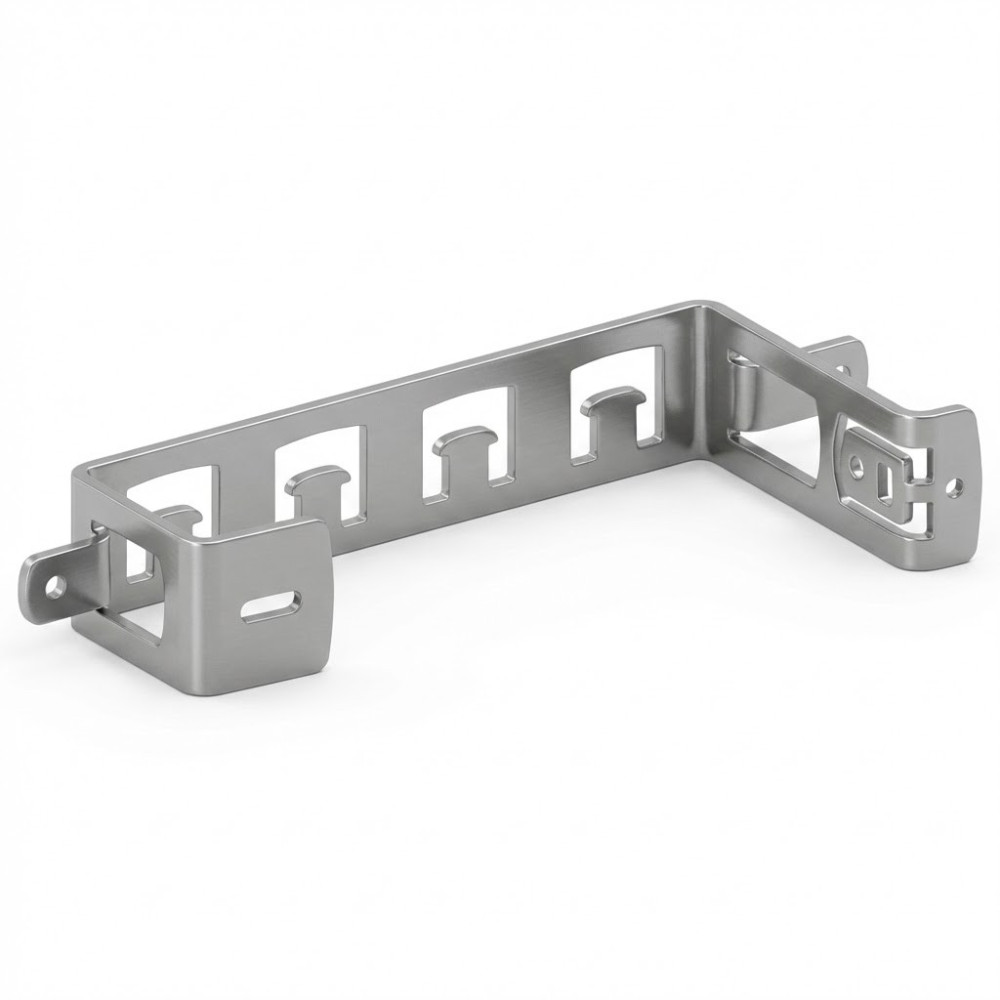

Platine de Montage pour Bloc de Jonction Collecteur - Système Prisma G (Ref. 04220)
L'Intégration Structurelle Essentielle pour les Tableaux Basse Tension
Pourquoi choisir ce produit ?
La référence 04220 est un composant mécanique fondamental, spécifiquement développé par SCHNEIDER pour l'architecture des tableaux de distribution Basse Tension (BT) Prisma G. Cette platine assure la fixation rigide et le positionnement précis du bloc de jonction collecteur dans la colonne de gaine verticale ou horizontale. Pour les ingénieurs et les DSI, choisir cet élément garantit non seulement une intégration mécanique parfaite conforme aux spécifications du système, mais assure également la tenue aux efforts électrodynamiques critiques, contribuant directement à la fiabilité et à la conformité normative (IEC 61439) de l'ensemble d'appareillage.
Points Forts
Alignement Précis : Conçue pour une installation sans erreur, elle garantit l'alignement exact des blocs de jonction pour une conductivité et une sécurité maximales.
Haute Stabilité Mécanique : La platine est dimensionnée pour supporter les contraintes mécaniques lourdes imposées par le collecteur et les courants de court-circuit, essentielle pour la pérennité de l'installation.
Compatibilité Native Prisma G : Intégration transparente et rapide avec les structures et les jeux de barres de la gamme Prisma G de SCHNEIDER.
Capacité Double Support : Optimisée pour le montage de deux supports de bloc de jonction, permettant une modularité et une densification efficace de la distribution.
Spécifications Techniques
La platine bloc de jonction collecteur référence SCHNEIDER 04220 est une pièce structurelle en tôle traitée, spécifiquement élaborée pour l'intégration dans les tableaux de la gamme Prisma G. Ce dispositif de fixation est destiné à la sécurisation mécanique du collecteur principal dans la gaine de distribution. Il est rigoureusement dimensionné pour accueillir deux supports distincts de bloc de jonction. Sa fonction principale est de maintenir l'écartement diélectrique et la rigidité de l'ensemble du système de distribution, jouant un rôle crucial dans la capacité de tenue aux efforts thermiques et dynamiques engendrés lors de l'activation des circuits ou d'incidents. L'utilisation de cette platine certifiée est requise pour maintenir la conformité de l'ensemble d'appareillage BT aux normes internationales en vigueur.
Détails du produit
GOPE-04220-130126-EZ3
Fiche technique
Disponibilité
En stock 24 à 72h
Commentaires (0)
Note
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.
Cette porte opaque de la gamme PrismaSeT G est conçue pour les boîtiers de largeur 555 mm. Elle est fournie avec poignée, serrure à clé (clé 405) et deux charnières, avec possibilité d’ajouter un autre verrouillage. Sa pose est en saillie et alignée avec le kit, et l'ouverture est réversible avec un angle de 130°. Elle couvre 4 rangées de 24 modules de 18...
Système Compatible : PrismaSeT-P, Linergy TB
Compatibilité Enceinte : Coffrets PrismaSeT G (600 mm, Types mural et au sol)
Fonction : Collecteur de terre (Barre d'équipotentialité avec cavalier)
Section du Collecteur : 12 x 3 mm
Courant Nominal Maximum : 630A
Courant de Court-Circuit (Ipk) : 50kA
Capacité de Raccordement Principal : 1 x 16-35 mm²...
Cette porte de la gamme PrismaSeT G est conçue pour des boîtiers modulaires intérieurs de largeur 555 mm. Elle est fournie avec une poignée, une serrure à clé (clé 405) et deux charnières. Elle permet une ouverture réversible jusqu'à 130°, et s’adapte à un boîtier avec 6 rangées horizontales et 144 modules de 18 mm. Fabriquée en acier traité avec finition...
Cette porte opaque de la gamme PrismaSeT G est conçue pour des boîtiers d'une largeur de 555 mm avec installation en saillie ou alignée. Elle est compatible avec des coffrets contenant 3 rangées de 24 modules de 18 mm, soit 72 modules au total, répartis sur 12 modules verticaux de 50 mm. Fabriquée en acier traité, elle bénéficie d’une finition blanche...
Cette porte opaque de la gamme PrismaSeT G est conçue pour les boîtiers de largeur 555 mm, en installation saillie ou en alignement avec un kit. Elle est compatible avec les coffrets de 2 rangées de 24 modules, soit 48 modules de 18 mm au total, et 9 modules verticaux de 50 mm. Fabriquée en acier traité, elle est dotée d’une finition texturée mate blanche...
Désignation : Barre de Terre Directe
Compatibilité Système : PrismaSeT-P, Linergy TB
Section du Conducteur de Barre : 12 x 3 mm
Longueur Nominale : 200 mm
Capacité de Raccordement Principale : 1 borne (16 à 35 mm²)
Capacité de Raccordement Distribution : 20 bornes (2,5 à 16 mm²)
Accessoires Inclus : 20 cavaliers / jumpers
Conditionnement (selon...
Cette porte opaque est conçue pour s'adapter aux coffrets PrismaSeT G de 555 mm de large. Elle est livrée avec poignée, serrure à clé (clé 405), deux charnières, et offre un montage en saillie aligné avec le kit. Elle est réversible et permet une ouverture jusqu’à 130°. Elle est compatible avec des configurations comportant 5 rangées de 24 modules, soit...
169 000 F CFATTC
169 000 F CFAHT
En stock. Livré sous 24 à 72H
Référence Produit : 04220
Fabricant : SCHNEIDER
Gamme : Prisma G
Type de Composant : Platine de montage structurelle
Fonction : Fixation mécanique du bloc de jonction collecteur
Application : Gaine de distribution (verticale ou horizontale)
