La solution de distribution haute performance pour les environnements critiques
Pourquoi choisir ce produit ?

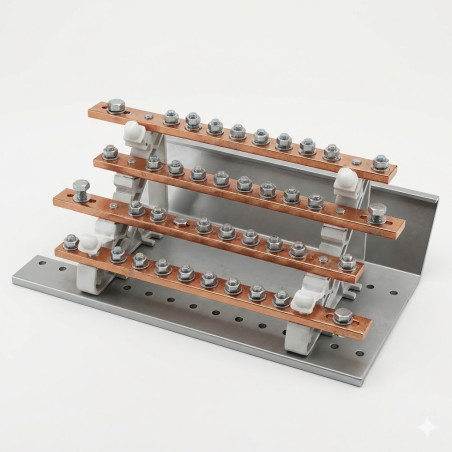

Le bloc répartiteur KBR-400 est la référence pour les installations électriques nécessitant une fiabilité maximale et une gestion centralisée du courant haute intensité. Conçu spécifiquement pour les tableaux de distribution principaux et les systèmes industriels, ce bloc garantit une protection optimale grâce à son capot de protection transparent facilitant la vérification visuelle des connexions. Sa conformité aux standards UL94 V0 assure une résilience et une sécurité incendie exceptionnelles, indispensables dans les environnements soumis à des réglementations strictes.
Points Forts
Capacité Nominale Extrême : Supporte un courant nominal de 400 A sous 660 V, assurant la distribution de puissance pour les infrastructures les plus gourmandes.
Sécurité Incendie Supérieure : Fabrication en Nylon 66 de classe UL94 V0, un matériau auto-extinguible et totalement sans halogène, minimisant la propagation du feu et l'émission de fumées toxiques.
Installation Standardisée : Compatibilité native avec le montage sur rail DIN, permettant une intégration rapide et sécurisée dans tout type d'armoire électrique standard.
Flexibilité de Raccordement : Configuration tétrapolaire offrant deux entrées principales et une distribution en treize sorties distinctes (puissance et auxiliaire).
Spécifications Techniques
Le bloc répartiteur KBR-400 est conçu pour opérer sous une tension nominale de 660 Volts et est dimensionné pour supporter un courant nominal continu de 400 Ampères. La fiabilité structurelle est garantie par l'utilisation d'un matériau isolant en nylon 66, classé UL94 V0, offrant d'excellentes propriétés auto-extinguibles et étant entièrement exempt d'halogène. Le raccordement est assuré par deux entrées de 25 mm² pour la phase et le neutre ou les deux lignes d'alimentation principales. En sortie, le bloc propose une configuration mixte pour s'adapter à divers besoins : sept sorties haute capacité de 66 mm² pour les circuits principaux et six sorties auxiliaires de 4 mm² destinées au contrôle ou à l'alimentation d'équipements de faible puissance. L'ensemble est optimisé pour une intégration aisée grâce à sa compatibilité avec le montage sur rail DIN.
Le kit de matériel de montage Linergy BS est spécialement conçu pour une utilisation avec les jeux de barres Linergy BS et les armoires PrismaSeT P. Il garantit une compatibilité parfaite avec les systèmes Linergy BS et PrismaSeT P pour des installations électriques fiables et sécurisées. Chaque kit comprend 20 boulons M8x30 de classe 8.8, accompagnés de...
Ces obturateurs sécables sont conçus pour les cellules, coffrets muraux, armoires et coffrets Pack des gammes PrismaSeT P et PrismaSeT G. Fournis en lot de quatre, ils permettent de combler proprement et solidement les espaces inutilisés sur les plastrons afin d’assurer une finition soignée et une protection optimale de l’installation. Chaque obturateur,...
Type de Produit : Porte pleine
Compatibilité Système : Armoire Prisma G
Matériau de la Porte : Tôle d'acier traitée
Matériau de la Poignée : Polyamide
Indice de Protection (Maximum) : IP43 (avec porte, auvent et joint)
Résistance aux Chocs (IK) : IK08 (selon EN / IEC 62262)
Finition et Couleur : Mate ou lisse / Blanc (RAL 9001)
Capacité Modulaire : 33...
Type d'Accessoire : Toit plein (Plaque de couverture supérieure)
Indice de Protection (IP) : IP30
Largeur (L) : 300 mm
Profondeur (P) : 600 mm
Fonction : Protection contre les intrusions de corps solides
Compatibilité : Enceintes modulaires Schneider Electric
Référence Produit : 08633
Fabricant : Schneider Electric
Gamme : PrismaSeT G
Type de Produit : Porte de gaine pour coffret
Application : Distribution d'énergie Basse Tension
Courant Nominal Max. : 630A
Largeur (L) : 300 mm
Capacité Modulaire : 24 modules
Utilisation : Accès et sécurisation de la gaine du coffret
Type de Produit : Barre souple isolée
Gamme : Prisma G
Fabricant : Schneider Electric
Référence Catalogue : 04742
Dimensions de la Section : 20 x 2 mm
Longueur : 1800 mm
Caractéristique : Souple
Fonction : Distribution de courant dans les armoires modulaires
Gamme : PrismaSeT-P
Type de Produit : Porte de façade pour cellule
Nature : Transparente
Largeur Nominale : 800 mm (L800mm)
Indice de Protection (IP) : IP40
Tenue à l'Intrusion : Protection contre les solides supérieurs à 1 mm
Résistance aux Chocs (IK) : IK08 (Façade)
La goulotte PrismaSeT L2000 est conçue pour organiser et protéger les câbles dans les cellules et armoires électriques. Fabriquée en plastique durable avec finition blanche RAL 9001, elle s’adapte parfaitement aux systèmes PrismaSeT P et G. Organiser et protéger les câbles dans les armoires et coffrets électriques. Faciliter le passage et le regroupement...
Gamme Produit : PrismaSeT P
Type de Composant : Plastron (Élément de tôlerie/Couverture frontale)
Fonction : Protection contre l'accès aux parties actives sous tension
Compatibilité Disjoncteur : Compact NSX 400 A / 630 A
Configuration Polaire : 4 Pôles (4P)
Type de Montage : Fixe
Orientation : Horizontale
Longueur Nominale (L) : 650 mm (L650)
Modularité...
Gamme : PanelSeT
Type de Produit : Platine de montage opaque (Châssis plein)
Catégorie d'Accessoire : Accessoire de montage
Compatibilité d'Enveloppe : PanelSeT CRN, S3D, S3X, PLM
Dimensions de l'Enveloppe Compatible (H x L) : 500 mm x 400 mm
Dimensions de la Platine (H x L) : 450 mm x 350 mm
Épaisseur : 1,8 mm
Matière : Acier galvanisé (Métal...
Gamme : Linergy LGY
Type de Produit : Jeu de barres de profil vertical
Application : Enveloppes Prisma P
Courant Opérationnel Nominal : 1600 A
Tension d'Isolation Nominale : 1000 V
Section du Jeu de Barres : 32,5 x 42,5 mm
Longueur : 1670 mm
Connexion : Simple rainure en T
Compatibilité Cellule (Largeur) : 650 mm et 650 + 150 mm
Normes de Conformité :...
Type de Composant : Panneau latéral
Gamme Compatible : Prisma P
Indice de Protection (IP) : IP30
Profondeur d'Installation Max. : Cellule 600 mm
Traitement de Surface Primaire : Électrophorèse
Traitement de Protection : Poudre de polyester époxy (polymérisé à chaud)
Finition de Surface : Mat ou lisse
Couleur (RAL) : Blanc (RAL 9001)
Fixation : Attaches...
Le jeu de barres Linergy BW 3P 250A assure la distribution verticale d’énergie dans les armoires et coffrets PrismaSeT. Conçu en cuivre et encapsulé dans un support isolant, il offre une protection IPxxB contre le contact direct. Compatible avec les enveloppes PrismaSeT G et P, il peut être installé dans les cellules, armoires et coffrets muraux standard....
