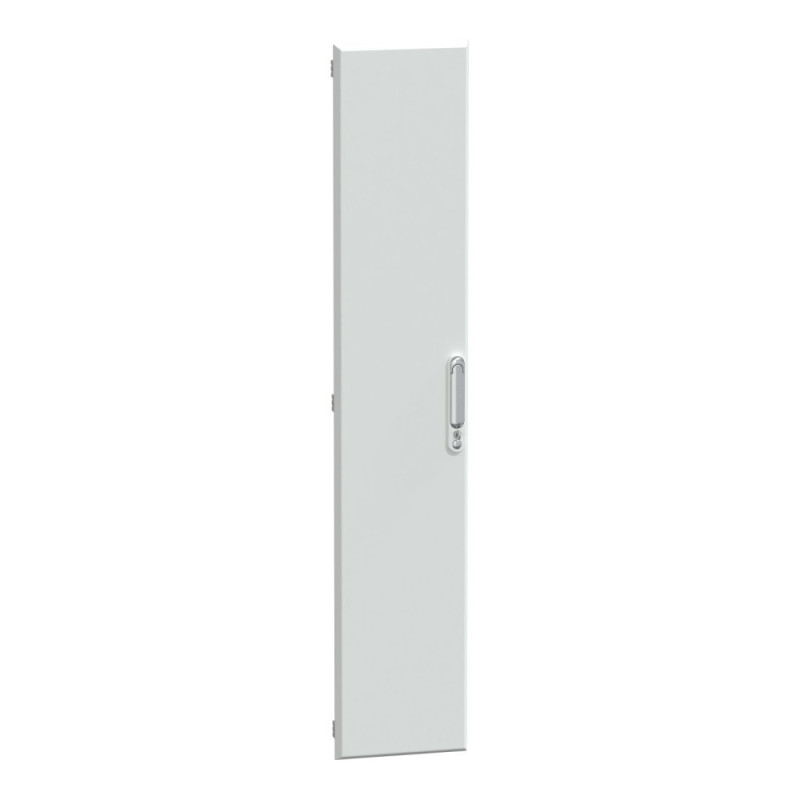

Porte de Gaine Modulaire PrismaSeT G - Largeur 300mm / 24 Modules
Sécurisation et Isolation Dédiée pour la Distribution d'Énergie Basse Tension
Pourquoi choisir ce produit ?
La porte de gaine pour coffret PrismaSeT G est une composante indispensable pour garantir l'intégrité structurelle et la sécurité des installations de distribution d'énergie Basse Tension jusqu'à 630A. Conçue spécifiquement pour s'intégrer parfaitement dans l'écosystème PrismaSeT G, cette porte permet de clore hermétiquement la gaine technique verticale (riser), assurant ainsi l'indice de protection requis (IP) tout en facilitant l'accès sélectif pour les opérations de maintenance ou de câblage. Elle est l'assurance d'une conformité normative et d'une continuité de service optimisée pour les environnements critiques.
Points Forts
Intégration Systémique Garantie : Conçu comme un élément natif de la gamme PrismaSeT G, assurant une compatibilité mécanique et électrique sans faille avec les autres modules du tableau.
Haute Capacité Modulaire : Offre une densité d'accueil de 24 modules sur une largeur standard, optimisant l'espace disponible au sein du coffret technique.
Support Basse Tension Jusqu'à 630A : Structure renforcée et dimensionnée pour la gestion des circuits de distribution primaire et secondaire à forte intensité.
Standardisation de Largeur : Avec une largeur de 300mm, elle répond aux exigences des configurations de tableau standard, simplifiant la planification et l'installation.
Spécifications Techniques
Cette porte de gaine est spécifiquement destinée à l'application dans les systèmes de distribution d'énergie basse tension, opérant dans la limite maximale de 630 Ampères, caractéristique essentielle de la plateforme PrismaSeT G. L'unité est dimensionnée pour une largeur normalisée de 300 millimètres et est configurée pour couvrir et sécuriser l'accès à une section verticale de 24 modules. Elle est conçue pour être montée directement sur la gaine du coffret, assurant ainsi la protection mécanique et l'isolation des chemins de câbles et des raccordements verticaux au sein de l'enveloppe générale du tableau de distribution.
Gamme de Produit : PrismaSeT P
Fonction de l'Équipement : Platine de support pour appareil de coupure
Compatibilité Appareil : Compact NSX 400A à 630A
Type de Fixation : Fixe
Configuration Pôles : 4 Pôles (4P)
Orientation de Montage : Horizontale
Mécanisme de Commande : Maneton
Longueur Nominale : L650
Conditionnement : Unité (Emballage individuel)
Gamme de Produit : Linergy TB
Type de Produit : Barre plate de conducteur PE (Terre Protection)
Compatibilité : Enveloppes PrismaSeT P
Sens de Montage : Horizontal ou Vertical (dans cellule)
Matériau : Cuivre
Section du Jeu de Barre : 50 x 5 mm
Longueur : 1675 mm
Poids Net : 3,64 kg
Courant Assigné d'Emploi ([Ie]) : 600 A
Courant de Courte Durée...
Gamme : ClimaSys
Nom du Produit : ClimaSys CC
Type de Produit : Thermostat simple
Plage de Réglage de la Température : 0 à 60 °C
Tension d'Entrée : 250 V
Pouvoir de Commutation Max (Résistif) : 10 A sous 250 V CA
Durée de Vie Mécanique : 100 000 cycles
Hystérésis : 7 K (+/- 0,4K)
Type de Capteur : Métal plaqué (bilame bimétal)
Type de Contact : NO...
Gamme : ClimaSys
Type de Produit : Thermostat simple (Fonction Chauffage)
Plage de Réglage de la Température : 0…60 °C
Tension d'Entrée Maximale : 250 V
Type de Capteur : Bilame, Métal plaqué
Type de Contact : Normalement Fermé (NF)
Hystérésis : 7 K (+/- 0,4 K)
Pouvoir de Commutation (Résistif) : 10 A (250 V CA) / 15 A (120 V CA)
Raccordement Électrique...
Type de Produit : Plastron de façade / Panneau d'obturation
Fonction Primaire : Protection contre les contacts directs
Compatibilité Appareillage : Série NS1600-NT
Mode d'Installation : Montage sur châssis
Fonctionnalité Clé : Débrochable
Orientation : Verticale
Matériaux : Polymère isolant de haute résistance
Application : Armoires électriques et...
Gamme Produit : PrismaSeT P
Fonction Primaire : Ossature / Élément Porteur de tableau
Dimensions (L x P x H) : 650 mm x 600 mm x 2000 mm
Composition de l'Unité : 2 cadres verticaux prof 600mm + 4 traverses horizontales 650mm
Système d'Assemblage : Montants verticaux et traverses horizontales
Mode de Livraison : Livré à plat
Packaging : Emballage...
Gamme Produit : PrismaSeT-P
Type d'Élément : Plastron Pleine
Découpe : Sans découpe
Fonction Primaire : Protection contre l'accès aux parties actives sous tension
Matériau : Élément de tôlerie (Habillage de l'enveloppe)
Position d'Installation : Partie avant de l'enveloppe
Largeur Nominale : 650 mm
Hauteur Modulaire : 2 modules
Conditionnement : Unité,...
Gamme : PanelSeT
Type de Produit : Kit ossature (Cadre structurel)
Application : Universel
Matériaux : Acier
Finition de la Surface : Poudre époxy-polyester
Couleur : Gris (RAL 7035)
Dimensions (L x P) : 600 mm x 500 mm
Emplacement de Montage : Partie inférieure et supérieure des montants verticaux
Mode de Fixation : Par vis (à chaque coin du boîtier)...
Type de Produit : Plastron de mesure
Référence Fabricant : 03911
Fabricant : Schneider Electric
Gamme : Prisma G
Compatibilité Modèle : Enveloppes L600/L650
Dimensions de Découpe (Appareil) : 96 x 96 mm
Fonction Primaire : Intégration et support de dispositifs de mesure
Application : Tableaux de distribution Basse Tension (TGBT)
Type de Composant : Panneau de fond (Panneau arrière)
Gamme d'Armoire : PrismaSeT P
Largeur d'Armoire Compatible : 800 mm
Degré de Protection : IP30
Matériau de Construction : Tôle d'acier
Finition : Blanc mat texturé
Traitement de Surface : Traitement par électrophorèse et poudre d'époxy polyester polymérisé à chaud
Fonction Principale : Capot de...
Type de Produit : Panneau de fond / Plaque de montage
Marque : Schneider Electric
Référence Fabricant : 08733
Indice de Protection (IP) : IP30
Dimensions Nominales (Largeur) : 300 mm
Fonction : Support et montage interne d'appareillage modulaire
Compatibilité : Enceintes et coffrets modulaires Schneider
La barre souple isolée PrismaSeT est conçue pour assurer une distribution interne d’alimentation fiable, sécurisée et flexible dans les tableaux électriques professionnels. Adaptée aux environnements industriels et tertiaires, elle garantit un transport de courant efficace jusqu’à 580 A, tout en offrant une excellente maniabilité pour les installations...
Cette platine NSX sert à installer l'appareil de coupure dans son environnement. La platine est livrée à l'unité dans un emballage individuel. Platine PrismaSeT P, pour Vigi NSX/CVS 4P 630A, enfichable à maneton/poignée anti-pourriture/mécanisme mot. Type de plaque de montage est de type simple. Le nombre d'appareils par rangée horizontale est de 1, avec...
Type de Produit : Rail DIN de montage pour appareils modulaires
Gamme : PrismaSeT P
Fonctionnalité Principale : Support d'appareils modulaires
Caractéristique Structurelle : Profondeur réglable
Largeur Nominale (L) : 650 mm
Compatibilité Coffret : PrismaSeT G (version 650 mm de large)
Matériau : Adapté aux exigences d'installation dans les enveloppes...
Le jeu de barres Linergy BW 160A permet la distribution verticale d’énergie dans les armoires, coffrets et gaines PrismaSeT. Réalisé en cuivre et encapsulé dans un support isolant, il offre une protection IPxxB contre les contacts directs. Compatible avec les enveloppes PrismaSeT G, P et les gaines 300 mm, il garantit une installation sécurisée, conforme...
279 000 F CFATTC
279 000 F CFAHT
En stock. Livré sous 24 à 72H
Gamme : PrismaSeT G
Type de Produit : Porte de gaine pour coffret
Application : Distribution d'énergie Basse Tension
Courant Nominal Max. : 630A
Largeur (L) : 300 mm
Capacité Modulaire : 24 modules
Utilisation : Accès et sécurisation de la gaine du coffret
