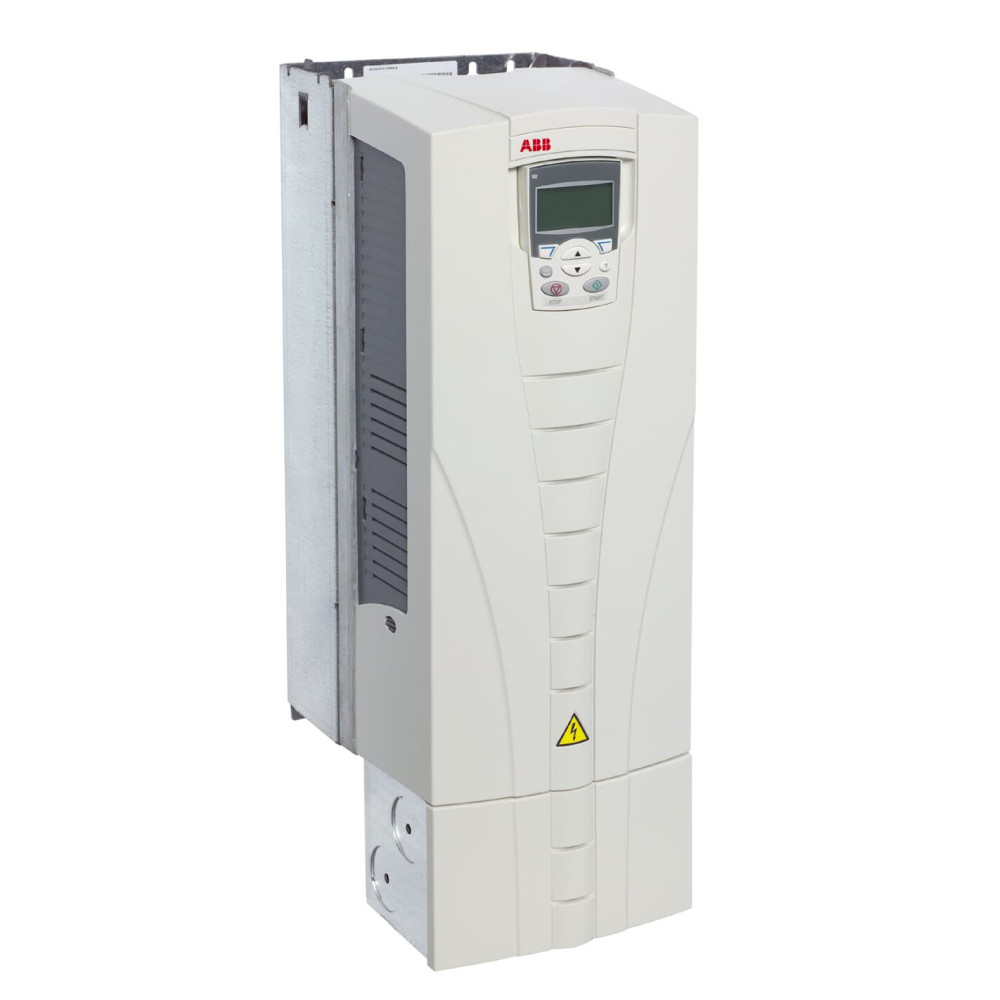

Variateur triphasé 3x400 18.5kW ACS550-01-038A-4 , 38A , 380V , IP21 ABB002431 – 3AUA0000002431-D

Données électriques :

Classe temporaire : -- ;
Fréquence du réseau : 50/60 Hz ;
Tension du réseau : 380-480 V ;
Puissance : 18,50 kW ;
Courant : 38 A .

Commande :

Numéro du tarif douanier : 85044099 ;
Code SH : 850440 – Convertisseurs statiques ;
Description de la facture : ACS550-01-038A-4, 38 A, 380 V, IP21 ;
Fabriqué sur commande : Non ;
Quantité minimum de commande : 1 pièce ;
Commande multiple : 1 pièce ;
Citation uniquement : Non ;
Unité de mesure de vente : morceau .

Dimensions :

Poids net du produit : 18 kg ;
Profondeur / longueur nette : 675 mm ;
Hauteur nette : 384 mm ;
Largeur nette : 284 mm ;
Colis niveau 1 (L x H x P) : 290 mm x 400 mm x 700 mm .

Données techniques :

Nombre de phases : triphasé ;
Degré de protection : IP21 ;
Type de boîtier NEMA : Type 1 ;
Fréquence : 47,5 … 63 Hz ;
Taille du cadre : R3 ;
Tension d’entrée (Uin) : 380 … 480 V ;
Type de montage : mural ;
Courant de sortie, utilisation normale (In) : 38 A ;
Courant de sortie, utilisation intensive (IHD) : 31 A ;
Puissance sortie normale (Pn) : 18,5 kW ;
Puissance sortie intensive (PHD) : 15 kW ;
Niveau d'efficacité : IE2 .

Performance énergétique :

Fréquence / Courant – Perte absolue – Perte relative – Efficacité :
0 / 25 % : 196 W ; 0,7 % ; 87,6 % ;
0 / 50 % : 268 W ; 1,0 % ; 90,9 % ;
0 / 100 % : 488 W ; 1,9 % ; 91,7 % ;
50 / 25 % : 217 W ; 0,8 % ; 93,1 % ;
50 / 50 % : 309 W ; 1,2 % ; 94,8 % ;
50 / 100 % : 580 W ; 2,2 % ; 95,1 % ;
90 / 50 % : 344 W ; 1,3 % ; 96,7 % ;
90 / 100 % : 712 W ; 2,7 % ; 96,6 % .

Environnement :

Catégorie DEEE : 5. Petit équipement (aucune dimension extérieure supérieure à 50 cm) .

Classifications :

UNSPSC : 39122001 .
