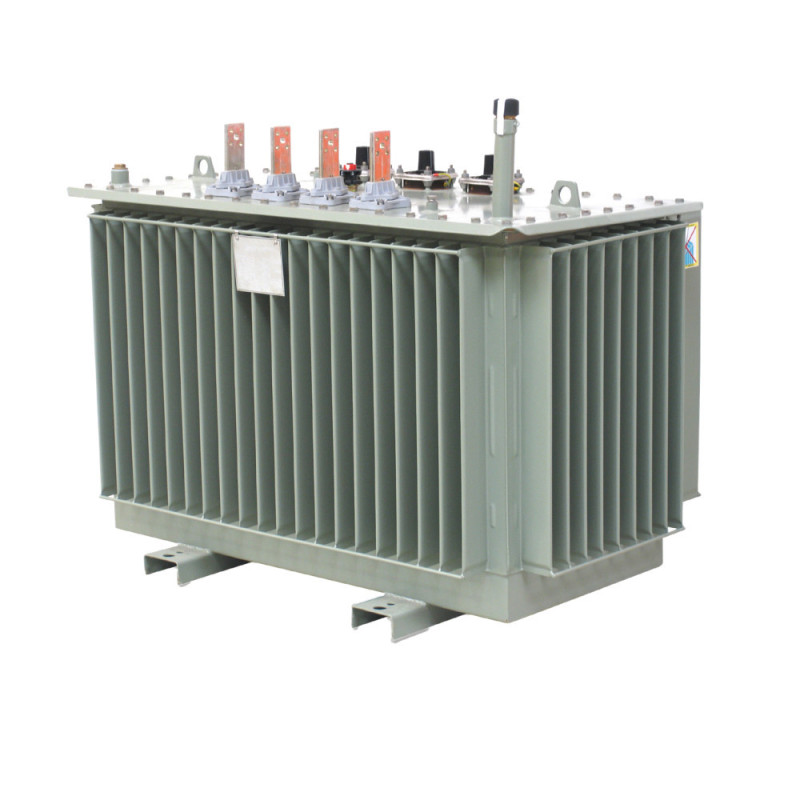

TRANSFORMATEUR 33kV- 1250kVA- ALU +CABINE -MATELEC

Le transformateur MATELEC 33kV 1250kVA ALU +DGPT2 est un transformateur de distribution immergé dans l'huile, conçu pour des applications en cabine, doté d'enroulements en aluminium et d'un relais de protection .

Spécifications Techniques

Voici les spécifications générales d'un transformateur de ce type, basées sur les informations du fabricant Transfo-Matelec :

Puissance Nominale : 1250 kVA.

Tension Primaire (HTA) : 33 kV (ou autres tensions disponibles, ex: 20 kV, 15 kV).

Tension Secondaire (BT) : Généralement 410 V.

Matériau Enroulements : Aluminium (ALU).

Fréquence : 50 Hz.

Type de Refroidissement : Immergé dans l'huile minérale.

Protection : Équipé d'un relais de protection DGPT2 (Dégagement Gaz, Pression, Température, 2 seuils). Ce relais assure la surveillance des défauts internes du transformateur.

Poids : Approximativement 3400 kg pour un modèle similaire en 20kV selon Legrand.

Dimensions : Environ 1620 mm (Longueur) x 1070 mm (Largeur) x 1520 mm (Hauteur couvercle avec galets).

Équipements Inclus :

Plaque signalétique en aluminium.

Vanne de vidange de type MAIER.

Plots anti-vibratoires et galets de roulement orientables.

Capot basse tension IP54.

Anneaux de levage.
