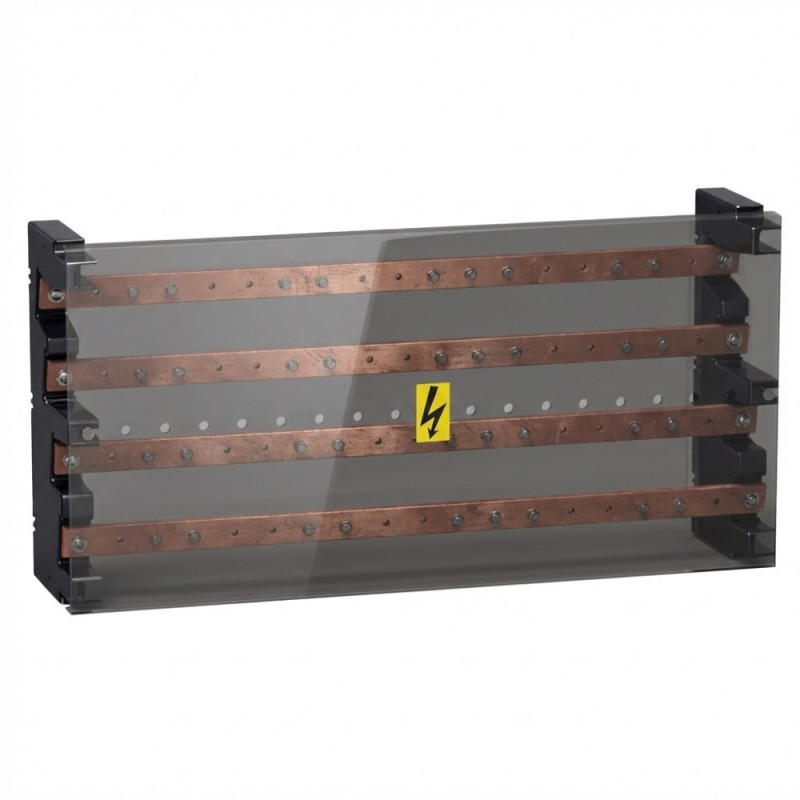

Nœud de Distribution Haute Capacité 630A – Intégration Systémique
Pourquoi choisir ce produit ?
Conçu spécifiquement pour les architectures de tableau électrique PrismaSeT G et PrismaSeT P, le répartiteur multi-étagé Linergy BS est l'élément central garantissant une distribution électrique fiable et sécurisée. Il est la solution idéale pour les applications nécessitant une gestion précise des courants élevés jusqu'à 630A. Ce composant répond aux exigences les plus strictes en matière de sécurité et de performance des ensembles d'appareillage, assurant une conformité totale aux standards industriels pour la protection des personnes et des biens.
Points Forts
Gestion de Forte Intensité : Capacité nominale de 630A, permettant une distribution stable de la puissance pour les circuits de départ critiques.
Intégration Optimale : Conception sur mesure pour une installation rapide et fiable au sein des coffrets PrismaSeT G et des cellules PrismaSeT P.
Sécurité Homologuée : Conformité totale à la norme de référence NF EN 61439, régissant les ensembles d'appareillage à basse tension.
Modularité de Départ : Association naturelle et simplifiée avec les disjoncteurs Acti9, facilitant la mise en œuvre de systèmes de protection modulaires.
Configuration Quadripolaire : Architecture 4 Pôles (4 P) adaptée aux réseaux modernes triphasés avec neutre.
Spécifications Techniques
Ce bloc de répartition est un composant stratégique du système Linergy BS, spécifiquement dédié aux applications de distribution d'énergie. Il est configuré en quadripolaire (4 P) et possède une capacité de courant nominal extrêmement élevée de 630A. Son rôle fondamental est d'assurer la connexion entre l'arrivée principale et l'alimentation des disjoncteurs de départ. Son installation est strictement prévue pour les environnements PrismaSeT, que ce soit les coffrets PrismaSeT G ou les cellules PrismaSeT P, garantissant ainsi une cohérence et une performance maximales du système complet. La référence est livrée complète, incluant le bloc de répartition et l'ensemble de la visserie nécessaire au montage, assurant une installation conforme et sécurisée répondant intégralement aux exigences de la norme NF EN 61439.
Type de produit : Bloc de distribution vertical
Configuration : 4 pôles (3P+N)
Courant Nominal (In) : 125 A
Tension Nominale d'Emploi (Ue) : 250 VCA ou 440 VCA
Tension d'Isolement Nominale (Ui) : 500 VCA
Tension de Tenue aux Chocs (Uimp) : 6 kV
Fréquence de Fonctionnement : 50 Hz ou 60 Hz
Nombre total de départs : 66 (33 connexions physiques)
Répartition...
Nom du Produit : Linergy BS - Répartiteur étagé
Intensité Nominale (In) : 160 A
Configuration : Tétrapolaire (4 Pôles / 4P)
Hauteur (H) : 235 mm
Largeur (L) : 470 mm
Profondeur (P) : 115 mm
Fonction : Distribution électrique basse tension (Répartition)
Type de Produit : Répartiteur de puissance (Distributeur)
Série : Linergy FC
Configuration Polaire : 3 Pôles (3P)
Compatibilité Appareils : Interrupteurs et disjoncteurs Compact NSX, INS, INV
Plage de Calibre (Appareils Associés) : 100 A à 250 A
Type de Raccordement : Fixe
Mécanisme de Commande : Maneton
Compatibilité Busbar : Jeu de Barres (JdB) Linergy...
Désignation Produit : PrismaSeT-P, Linergy BS
Type de Produit : Répartiteur multi-étagé
Fonction : Distribution d'énergie vers les disjoncteurs de départ
Nombre de Pôles : 4 P
Courant Nominal (In) : 250 A
Norme de Conformité : NF EN 61439 (Ensembles d'appareillage basse tension)
Environnement d'Installation : Coffrets PrismaSeT G et cellules PrismaSeT P...
Type de Produit : Répartiteur étagé tétrapolaire à vis Linergy DS
Nombre de Pôles : 4P
Capacité Totale de Connexion : 60 trous (4x15)
Courant Assigné d'Emploi (Ie) : 125 A
Courant Nominal de Tenue de Crête (Ipk) : 28 k (6 ms) / 18 k (60 ms)
Courant de Tenue de Ligne Courte Nominal (Icw) : 4,2 kA (1s)
Tension Assignée d'Isolation (Ui) : 500 VCA
Tension...
Type de Produit : Répartiteur étagé tétrapolaire (4P)
Courant Assigné d'Emploi (Ie) : 160A
Capacité Totale de Connexion : 48 trous (4 x 12 trous)
Section Transversale Maximale du Noyau : 70mm²
Capacité du Terminal : 1x12mm de diamètre, 3x9mm de diamètre, 4x6,5mm de diamètre
Courant Nominal de Tenue de Crête (Ipk) : 36kA
Courant de Tenue de Court-Circuit...
Gamme : PrismaSeT-P / Linergy DX / Distribloc
Type de produit : Bloc de distribution / Répartiteur de rangée
Nombre de pôles : 4 P
Courant nominal (In) : 125 A
Largeur modulaire : 6 unités de module (U.M.)
Montage : Clipsage direct sur rail DIN
Norme de référence : NF EN 61439
Compatibilité principale : Disjoncteurs Acti9
Type de Produit : Bloc de distribution / Répartiteur de rangée
Gamme : PrismaSeT-P, Linergy DX
Fonction : Distribution d’énergie aux disjoncteurs de départ
Configuration des Pôles : 1 P (Monophasé)
Courant Nominal : 160 A
Largeur Modulaire : 2 unités de module
Installation : Rail DIN
Compatibilité d'Armoire : PrismaSeT G ou P
Norme de Référence : NF EN...
Type de Produit : Répartiteur de distribution multi-étagé
Gamme : PrismaSeT-P, Linergy BS
Configuration des Pôles : 4 P (Tétrapolaire)
Courant Nominal Maximum : 400 A
Compatibilité Enveloppes : Coffrets PrismaSeT G et Cellules PrismaSeT P
Compatibilité Appareillage : Disjoncteurs Acti9
Norme de Conformité Principale : NF EN 61439 (Ensembles...
Type de Produit : Répartiteur étagé de distribution
Marque/Gamme : Schneider Electric Linergy DS
Polarité : Tétrapolaire (4 Pôles)
Calibre Nominal : 100 A
Configuration : 4 étages (L1, L2, L3, N)
Capacité de Raccordement : 4 x 7 terminaisons (trous)
Fixation : Encliquetable sur Rail DIN
Protection des Borniers : Capot de protection translucide
Visibilité...
29 000 F CFATTC
29 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Répartiteur d’étages multi-étagé
Gamme : PrismaSeT-P, Linergy BS
Configuration : 4 Pôles (4 P)
Courant Nominal (In) : 630 A
Emplacement d'Installation : Coffrets PrismaSeT G et cellules PrismaSeT P
Norme de Référence : NF EN 61439 (Ensembles d'appareillage à basse tension)
Compatibilité : Disjoncteurs Acti9
Contenu de la Référence : Bloc de répartition et visserie de montage
