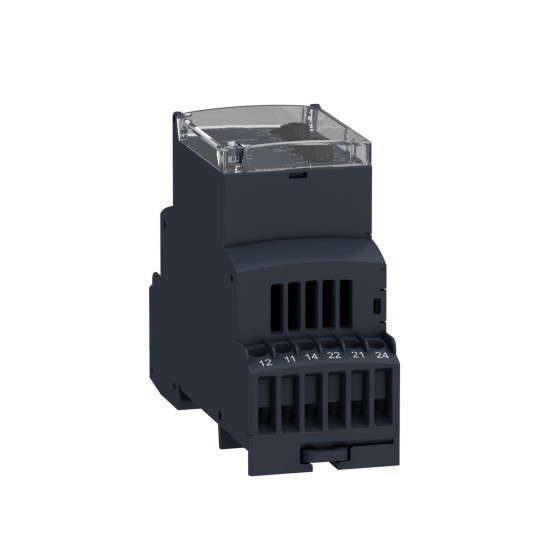

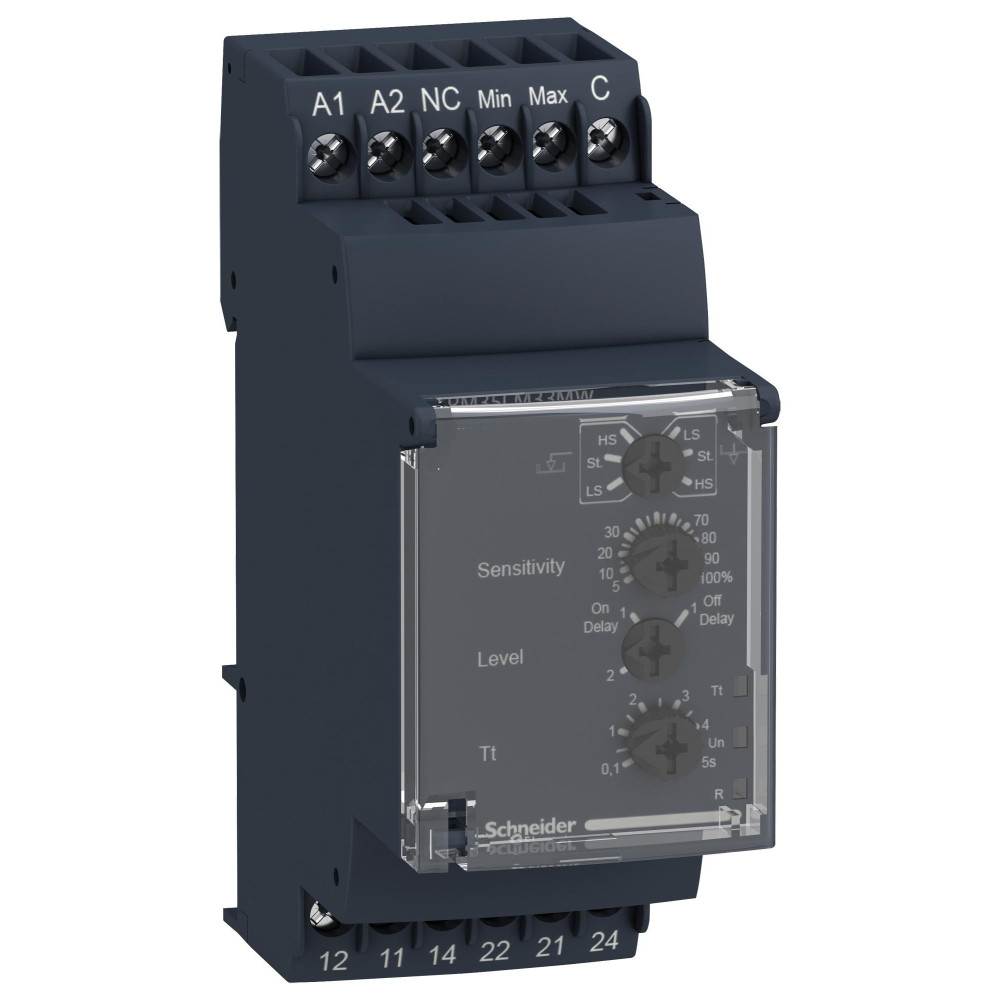

Relais de contrôle de niveau modulaire pour réseaux triphasés ;
Surveille les valeurs électriques dans les tableaux industriels et bâtiments ;
Permet un montage simple et flexible sur profilé DIN de 35 mm ;
Réduit la maintenance grâce au capot transparent et aux réglages précis ;
Convient aux applications : levage, emballage, ascenseurs, textile, traitement de l’eau ;
Offre sécurité, précision et gestion automatique des défauts.

Où l’installer :

Dans les armoires électriques sur rail DIN symétrique ;
Montage identique à un dispositif modulaire standard de 35 mm.

Caractéristiques principales :

Gamme : Harmony Control Relays ;
Nom du relais : RM35L ;
Type : Relais de contrôle de niveau ;
Paramètres surveillés : Détection par sondes résistives ;
Type et composition des contacts : 2 O/F ;
Temporisation : 0,1…5 s réglable ±10 % ;
Capacité de commutation : 1250 VA ;
Courant commuté max : 5 A CA/CC ;
Courant commuté min : 10 mA à 5 V CC ;
Consommation : 5 VA CA / 1,5 W CC ;
Plage de mesure : 250 Ω…1 MΩ ;
Tension d’alimentation : 24…240 V CA/CC ;
Tolérance : -15 % / +10 % Un ;
Retard mise sous tension : 0,6 s ;
Précision de mesure : ±10 % ;
Erreur mesure : 0,5 %/°C ;
Largeur : 35 mm.

Complémentaires :

Temps de réinitialisation : 1750 ms ;
Tension coupure max : 250 V CA/CC ;
Echelle sensibilité : 0,25…1000 kΩ selon HS, St, LS ;
Réglage sensibilité : 5…100 % ;
Courant alim max détecteurs : 1 mA ;
Capacité câble : 1…4,7 nF selon sensibilité ;
Signalisation locale : DEL jaune ON relais, DEL vert puissance, DEL jaune temporisateur ;
Durée de vie électrique : 100 000 cycles ;
Durée vie mécanique : 30 000 000 cycles ;
Taux fonctionnement : ≤360 opérations/heure pleine charge ;
Type de commande : Sans bouton de test ;
Position de fonctionnement : Toutes positions ;
Degré de pollution : 3 ;
IP : IP20 bornes, IP30 enveloppe.

Normes et certifications :

CEI 60255-6 ;
CEI 60947-5-1 ;
CEI 60664-1 ;
CEI 61000-6-2 / 6-3 / 6-4 ;
CSA, GL, UL, C-Tick, GOST ;
Marquage CE.

Environnement :

Température fonctionnement : -20…50 °C ;
Stockage : -40…70 °C ;
Humidité relative : 95 % à 55 °C ;
Immunité micro coupures : 100 ms CC / 90 ms CA ;
Tenue diélectrique : 2 kV CA 50 Hz 1 mn ;
Compatibilité électromagnétique : Industrielle et résidentielle.

Raccordement :

Bornes à vis rigides ou flexibles ;
Couple de serrage : 0,6…1 N.m ;
Support : Rail DIN 35 mm ;
Matière boîtier : Plastique auto-extinguible.

Emballage :

Emballage 1 : PCE, 1 unité, 134 g ;
Emballage 2 : S03, 48 unités, 7,155 kg ;
Emballage 3 : P06, 384 unités, 65,660 kg.
