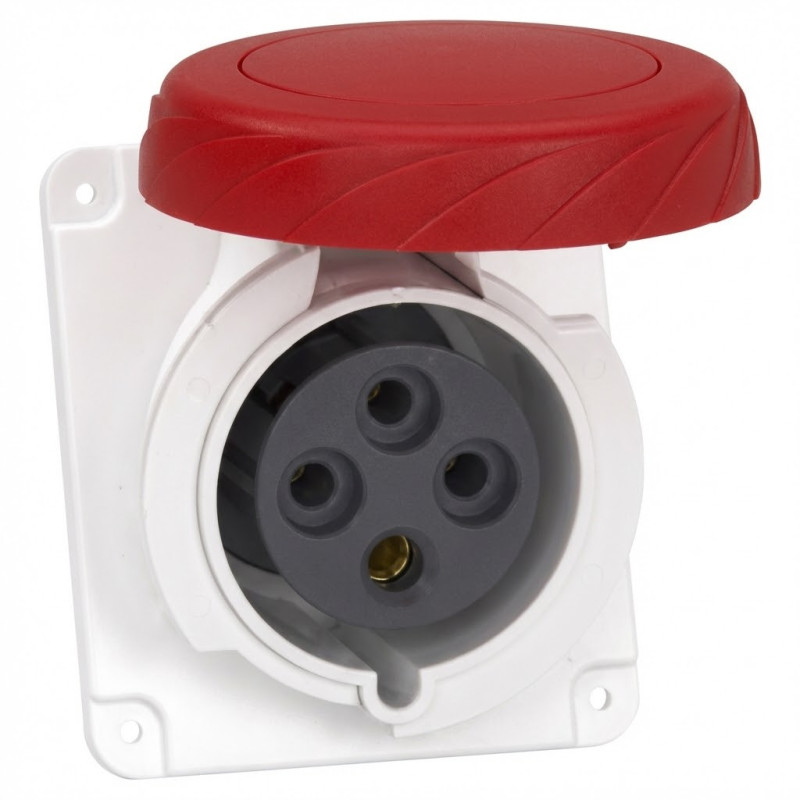

Conçue par Chint, un leader reconnu dans l'appareillage électrique industriel, cette prise encastrable inclinée (référence NTC1-516AXS6h) est l'interface idéale pour garantir la continuité et la sécurité de l'alimentation électrique dans les applications triphasées avec neutre. Elle est spécifiquement dimensionnée pour répondre aux exigences des installations fixes nécessitant une intégration discrète et une robustesse face aux contraintes opérationnelles, tout en adhérant strictement aux normes de codification IEC 60309. Ce modèle est indispensable pour maintenir la conformité et l'efficacité des réseaux de distribution 400/415V.
Points Forts
Configuration Complète 3P+N+T : Assure la connectivité sécurisée des charges triphasées nécessitant la présence d'un conducteur neutre, optimisant la gestion de la charge et l'équilibrage du système.
Sécurité et Conformité (IP44) : Offre un indice de protection IP44, garantissant une résistance élevée aux projections d'eau et à la pénétration de corps solides supérieurs à 1 mm, la rendant adaptée aux ateliers, hangars et zones partiellement exposées.
Standard Triphasé (Position 6h) : Le repère de position horaire de la terre à 6 heures confirme la standardisation de la tension de fonctionnement à 415V, évitant tout risque d'interconnexion inappropriée avec d'autres niveaux de tension.
Installation Inclinée : La conception encastrable inclinée facilite l'insertion et le retrait des fiches, réduisant la contrainte mécanique sur le câble et l'encombrement du chemin de câbles en façade.
Spécifications Techniques
La prise industrielle Chint NTC1-516AXS6h est spécifiquement dimensionnée pour une intensité nominale de 16 ampères sous une tension de 415 volts. Elle utilise la configuration penta-polaire (3P+N+T), assurant la connexion de trois phases, du neutre et de la terre de protection. Le boîtier est conçu pour un montage encastré incliné, optimisant l'ergonomie et la sécurité d'utilisation dans les tableaux ou les murs d'enceinte. Elle bénéficie d'une protection environnementale IP44, garantissant sa fiabilité dans des conditions de poussière non agressive et d'exposition aux éclaboussures. Conformément à la norme EN 60309-2, la position de la broche de terre est fixée à l'horaire 6h, caractéristique essentielle pour les installations électriques industrielles en Europe.
Détails du produit
Gope-444454-260126-TR03
Références spécifiques
MPN
444454
Commentaires (0)
Note
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.
Type de Produit : Prise industrielle
Modèle/Référence : EC69054
Marque : Chint
Type de Montage : Encastrable
Indice de Protection (IP) : IP44 (Protégé contre les corps solides > 1mm et les projections d'eau)
Configuration des Pôles : 3 Pôles + Terre + Neutre (3P+T+N)
Intensité Nominale : 16A
Tension Nominale : 380V
