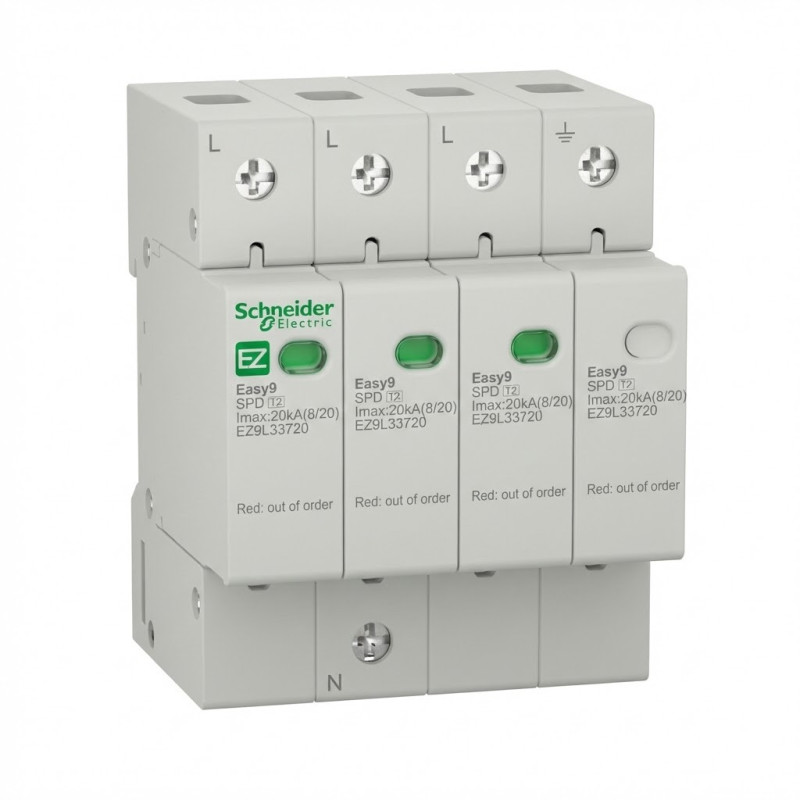

Parafoudre Easy9 - 3P + N - 400 V - 20kA - SCHNEIDER - EZ9L33720

Parafoudre Modulaire Easy9 - Type 2 - 3P+N, Imax 20 kA

Protection contre les Surtensions Transitoires pour Réseaux 400 V

Pourquoi choisir ce produit ?

Le parafoudre Easy9 est une solution essentielle de Type 2 conçue pour protéger les installations électriques et les équipements sensibles contre les surtensions transitoires d'origine atmosphérique ou liées aux manœuvres de réseau. Grâce à son courant de décharge maximal élevé de 20 kA, ce dispositif est parfaitement adapté pour sécuriser les environnements classés à niveau de risque moyen, assurant une conformité totale aux exigences normatives rigoureuses. Sa conception modulaire 3P + N permet une intégration rapide et fiable dans les tableaux de distribution triphasés standards de 400 V.

Points Forts

• Capacité de Décharge Supérieure : Bénéficie d'un courant de décharge maximal Imax de 20 kA (et nominal In de 10 kA), garantissant une résilience élevée face aux pics de tension significatifs.
• Protection Optimale (Up) : Maintient un niveau de protection de tension maximal Up exceptionnellement bas de 1,3 kV, préservant ainsi l'intégrité des équipements en aval.
• Intégration Systémique : Nécessite l'association à un disjoncteur de 25A de courbe C, optimisant la coordination de la protection et assurant un déclenchement fiable en cas de défaut.
• Conformité et Fiabilité : Produit intégralement conforme à la norme internationale de référence IEC 61643-11 pour les parafoudres Basse Tension.

Spécifications Techniques

Ce parafoudre quadripolaire (3P + N) est spécifiquement calibré pour opérer sur des réseaux 400 V, avec une tension maximale de fonctionnement continue (Uc) fixée à 275 VAC. Son courant de décharge nominal In est de 10 kA, supportant des surtensions extrêmes allant jusqu’à 20 kA (Imax). Le dispositif garantit un niveau de protection de tension maximale résiduelle (Up) de 1,3 kV. Conçu pour une installation modulaire, il se monte aisément sur rail DIN et présente un encombrement de 8 modules (8 hauteurs de 9 mm). Pour assurer la continuité du service et la protection, il doit impérativement être associé à un disjoncteur de calibre 25A de courbe C. Enfin, l'appareil est conçu pour fonctionner dans une plage de température étendue, de -5°C à 60°C, et bénéficie d'un degré de protection IP40 une fois installé dans son enceinte modulaire selon la norme IEC 60529.
