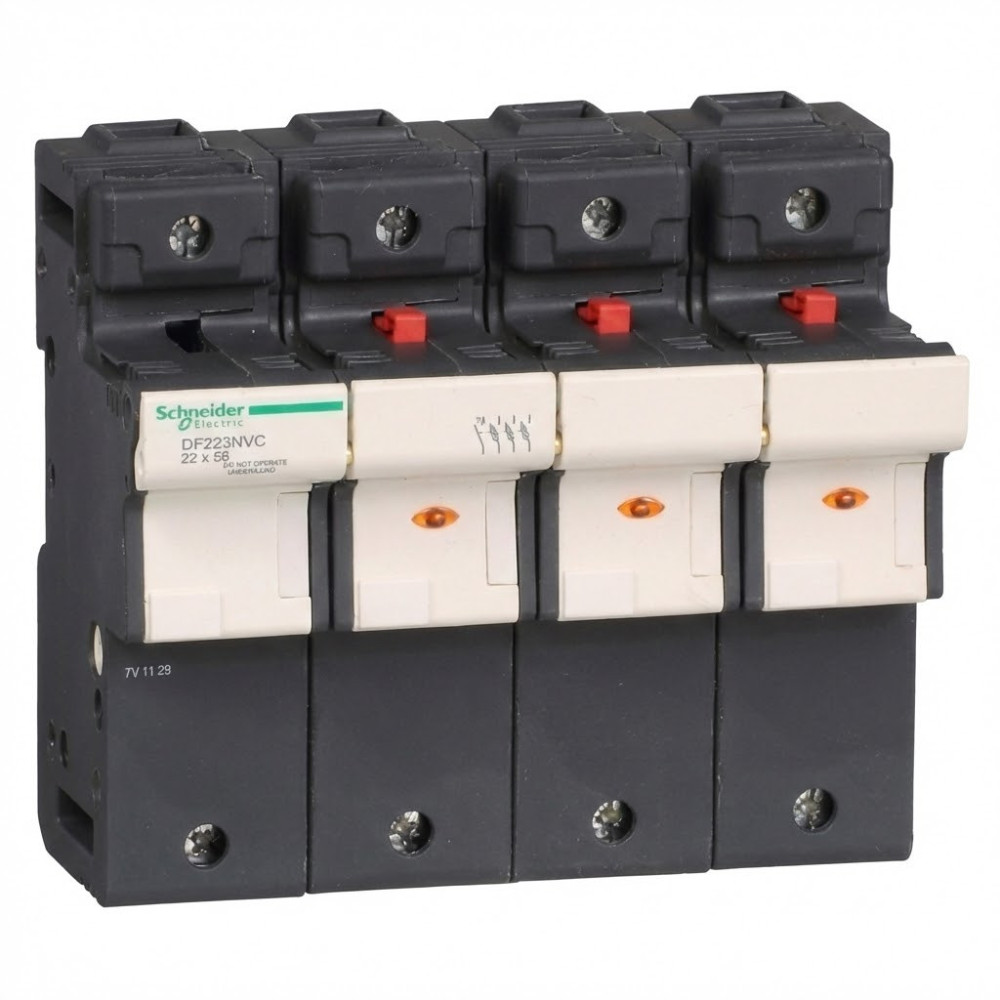

Porte-fusibles modulaire TeSys DF 3P-N 125A pour fusible 22 X 58 MM - voyant fusion fusible - SCHNEIDER - DF223NVC

Porte-Fusibles Modulaire TeSys DF

Protection de Circuit Industrielle : Sélectivité et Capacité 125 A en Format Modulaire

Pourquoi choisir ce produit ?

Le porte-fusibles TeSys DF est spécifiquement conçu pour les applications critiques de contrôle de circuit nécessitant une protection haute fiabilité contre les surcharges et les courts-circuits. Sa conception 4 pôles (3P+N) et sa capacité à gérer jusqu'à 125 A sous 690 V en font une solution robuste, idéale pour l'intégration dans des environnements industriels exigeants. Sa résistance élevée au pouvoir de coupure (SCCR) assure une protection optimale des équipements en aval, essentielle pour le maintien de l'intégrité opérationnelle de vos systèmes.

Points Forts

• Résistance Maximale aux Courts-Circuits : Certifié pour un pouvoir de coupure exceptionnel allant jusqu'à 120 kA à 400 V, garantissant une isolation rapide et sécurisée des défauts majeurs.
• Haute Densité de Puissance : Prend en charge des circuits jusqu'à 125 A et 690 V dans un encombrement optimisé de seulement 140 mm de largeur.
• Compatibilité Multi-Normes : Certification IEC, UL reconnu, CSA et EAC, assurant une conformité réglementaire pour un déploiement international.
• Flexibilité Modulaire et Raccordement Professionnel : Conception clipsable sur rail DIN 35 mm standard et raccordement sécurisé via bornier à vis, facilitant l'intégration rapide dans les panneaux modulaires.
• Supervision Avancée (Optionnelle) : Compatible avec le module contact auxiliaire à ouverture avancée DF22AM*, permettant une signalisation immédiate et précise de l'état des fusibles.

Spécifications Techniques

Ce porte-fusibles modulaire TeSys DF est une unité quadripolaire (3P+N) conçue pour la protection des circuits de contrôle supportant un courant maximal de 125 A et une tension nominale maximale de 690 V. Il est exclusivement compatible avec les liaisons par fusibles au format 22x58 mm (type aM ou gG) équipées d'un percuteur pour l'activation du contact auxiliaire optionnel. L'appareil offre une protection supérieure contre les courts-circuits, affichant un pouvoir de coupure nominal (SCCR) de 120 kA à 400 V. Son format compact lui permet une intégration aisée, nécessitant une largeur de 140 mm sur le rail DIN 35 mm. Le raccordement est effectué par bornier à vis. Pour les besoins de signalisation ou de verrouillage, un module contact auxiliaire à ouverture avancée, le DF22AM*, est disponible et doit être commandé séparément. L'ensemble est certifié selon les standards internationaux IEC, UL reconnu, CSA et EAC.
