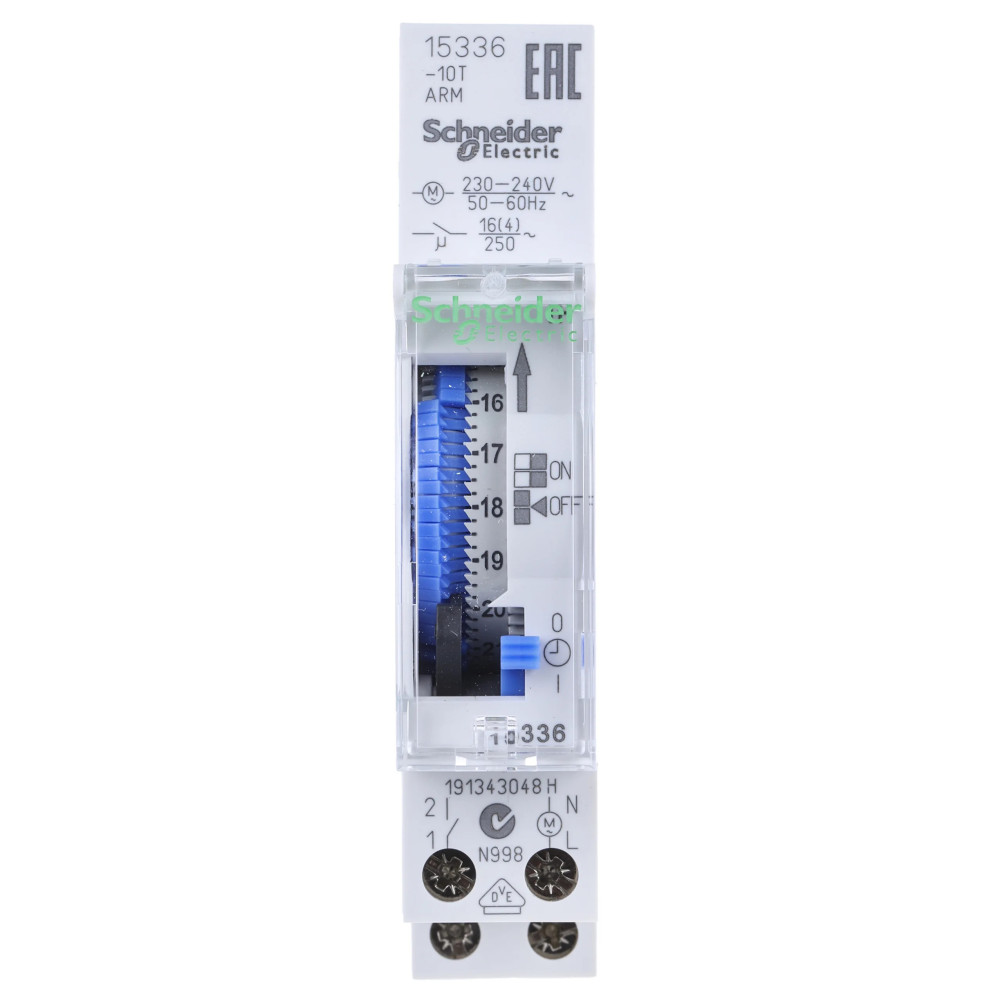

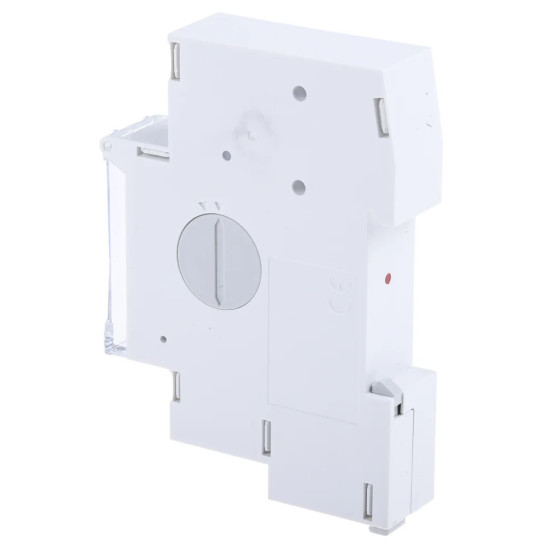

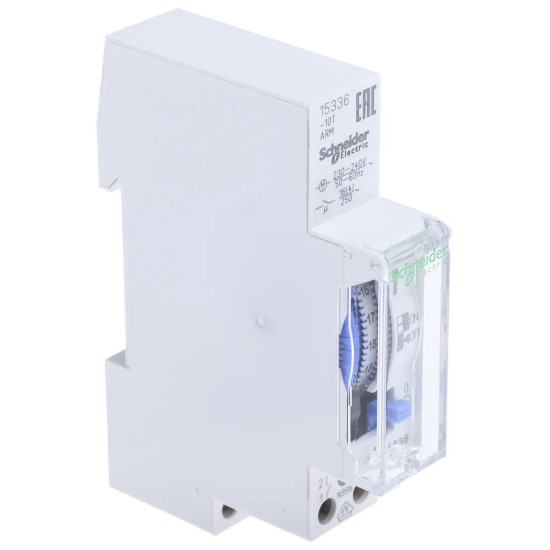

L’interrupteur horaire Acti9 IH 15336 est un dispositif électromécanique destiné à programmer automatiquement la mise en marche et l’arrêt d’un circuit électrique selon un calendrier journalier. Il fonctionne sur un cycle de 24 heures, dispose d’un canal de sortie, et conserve les réglages même en cas de coupure de courant grâce à sa réserve de marche. Il se monte sur rail DIN dans un tableau électrique standard.
Type de produit : interrupteur horaire électromécanique
Gamme : Acti9 IH (Schneider Electric)
Canaux : 1 canal
Cycle de fonctionnement : 24 heures (quotidien)
Nombre maximal de commutations : 48 commutations ON / 48 OFF par jour
L’interrupteur horaire Acti9 IH 15336 est un dispositif électromécanique destiné à programmer automatiquement la mise en marche et l’arrêt d’un circuit électrique selon un calendrier journalier. Il fonctionne sur un cycle de 24 heures, dispose d’un canal de sortie, et conserve les réglages même en cas de coupure de courant grâce à sa réserve de marche. Il se monte sur rail DIN dans un tableau électrique standard.
Caractéristiques techniques principales
Type de produit : interrupteur horaire électromécanique
Gamme : Acti9 IH (Schneider Electric)
Canaux : 1 canal
Cycle de fonctionnement : 24 heures (quotidien)
Nombre maximal de commutations : 48 commutations ON / 48 OFF par jour
Intervalle de commutation minimum : 15 minutes
Tension d’alimentation : 230 à 240 V AC, 50/60 Hz
Courant de commutation nominal : 16 A en 250 V AC (cos φ = 1)
Réserve de marche : 100 heures (permet de conserver la programmation et l’heure en cas de coupure)
Précision de l’horloge : environ ±1 seconde par jour à 20 °C
Dimension : largeur 18 mm (soit 2 modules de 9 mm), hauteur 90 mm, profondeur 66 mm
Poids : environ 0,101 kg
Indice de protection : IP20 (protection contre les corps solides de plus de 12 mm)
Plage de température de fonctionnement : –25 à +50 °C
Mode de fixation : montage sur rail DIN
Contact de commutation : contact à ouverture (NC ou NO suivant montage)
Commande manuelle possible : oui
Changement d’heure : manuel (pas de passage automatique heure d’été / hiver)
Fonctions et usages
Cet interrupteur horaire permet de contrôler automatiquement des charges comme l’éclairage, la ventilation, le chauffage, l’arrosage ou d’autres circuits selon un planning journalier. Il est particulièrement utile pour automatiser les opérations en bâtiment résidentiel ou tertiaire. Grâce à sa réserve de marche, les programmes ne sont pas perdus en cas de coupure de courant.
Points d’attention / limites
Le temps de commutation le plus court est de 15 minutes, ce qui peut ne pas convenir à des applications exigeant une granularité moindre. Le passage à l’heure été / hiver doit être effectué manuellement. L’IP20 indique qu’il n’est pas étanche, il doit être installé dans un coffret fermé. Le courant maximal est de 16 A, ce qui limite la charge connectable.
L’interrupteur horaire numérique Acti9 IHP 1 canal de Schneider Electric permet une programmation 7 jours par blocs via 4 boutons et un écran LCD. Il gère jusqu’à 56 commutations avec un intervalle d’une minute. Compatible avec clé mémoire et kit de programmation, il intègre des fonctions pratiques : annulation temporaire (vacances, jours fériés),...
L’interrupteur horaire CCT15441 de la gamme Acti9 IHP de Schneider Electric est un dispositif modulaire numérique destiné à piloter automatiquement un circuit selon une programmation hebdomadaire. Il permet d’activer et de désactiver des charges selon des plages horaires préétablies. Il est conçu pour être installé sur rail DIN (type TH35) dans un tableau...
Interrupteur horaire mécanique IH Largeur de 54 mm (6 modules de 9 mm) Active et désactive automatiquement les charges selon le programme saisi par l'utilisateur au niveau quotidien Le cycle de commutation est de 24 h (tous les jours) Le temps minimum entre 2 commutations est de 15 minutes avec le nombre de 48 On et 48 Off Économies sur coupure secteur...
Minuteries d'escalier électroniques MIN Largeur de 18 mm (2 modules de 9 mm) Fermeture puis ouverture d'un contact dans un temps déterminé Temporisation réglable de 0,5 à 20 minutes Circuit de commande avec boutons poussoirs standard ou lumineux 230V connectés La commande manuelle est possible Fonctionnement silencieux.
Interrupteur horaire numérique IHP+ Largeur de 45 mm (5 modules de 9 mm) Active et désactive automatiquement les charges en fonction du programme saisi par l'utilisateur au niveau hebdomadaire Le cycle de commutation est de 7 jours (hebdomadaire) Nombre d'opérations de commutation : 56 Économies sur coupure secteur avec réserve de batterie : 10 ans Le...
La minuterie est particulièrement adaptée pour programmer une durée, souvent l'éclairage d'une zone de passage ou d'une pièce peu fréquentée En effet, elle coupe automatiquement l'éclairage après une durée réglable Ainsi, elle est appréciée pour l'éclairage des parties communes comme un hall d'immeuble ou escalier, couloirs, passages, entrées, etc pour...
Interrupteur horaire mécanique IH Largeur de 18 mm (2 modules de 9 mm) Active et désactive automatiquement les charges selon le programme saisi par l'utilisateur au niveau quotidien Le cycle de commutation est de 24 h (tous les jours) Le temps minimum entre 2 commutations est de 15 minutes avec le nombre de 48 On et 48 Off La commande manuelle est...
La minuterie électromécanique Resi9 de Schneider Electric permet de régler la durée d’allumage de l’éclairage de 1 à 7 minutes, par pas de 15 secondes, via une molette. Elle commande l’ouverture et la fermeture du circuit selon le temps défini et se monte facilement sur rail DIN avec raccordement par bornes à vis. Dotée d’un indice de protection IP20,...
89 000 F CFATTC
89 000 F CFAHT
En stock. Livré sous 24 à 72H
