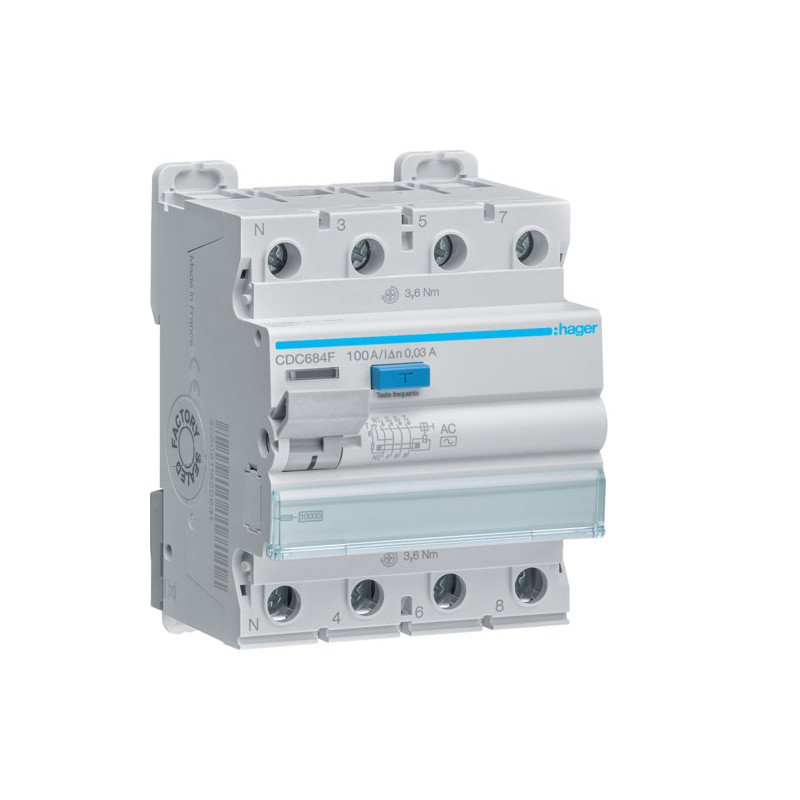

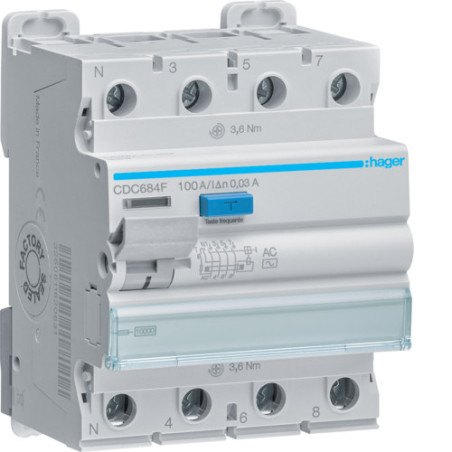

L'Interrupteur Différentiel (ID) Hager CDC684F est conçu pour assurer une protection maximale des personnes et des équipements dans les installations électriques triphasées nécessitant une haute capacité de coupure. Sa configuration quadripolaire et son courant nominal élevé de 100A le destinent aux tableaux de distribution principaux ou secondaires gérant des charges importantes en environnement commercial ou industriel. Le respect de la sensibilité de 30 mA assure une protection efficace contre les chocs électriques par courant de fuite à la terre, tout en garantissant la sélectivité de l'installation.
Points Forts
Gestion des Charges Élevées : Avec un courant nominal de 100A, il est adapté aux circuits d'alimentation principaux des structures commerciales et tertiaires.
Protection des Personnes (30mA) : Sa sensibilité de 30 mA assure une détection rapide des courants de défaut résiduels, conforme aux normes de sécurité pour la protection directe des utilisateurs.
Conformité Type AC : Idéal pour la détection des défauts à composante alternative pure, couvrant la majorité des équipements classiques (chauffage, éclairage, charges résistives).
Architecture Quadripolaire (4P) : Permet la coupure simultanée des trois phases et du neutre, essentielle pour la sécurisation complète des systèmes triphasés.
Fiabilité Hager : Gage de qualité, de durabilité et de conformité aux standards européens de sécurité électrique (CE).
Spécifications Techniques
Cet Interrupteur Différentiel Hager, référence CDC684F, est un dispositif de coupure quadripolaire (4P) destiné à être intégré dans des circuits triphasés. Il affiche un courant nominal d'emploi (In) de 100 Ampères et assure une détection différentielle de Type AC. La sensibilité différentielle résiduelle assignée (IΔn) est fixée à 30 milliampères, garantissant ainsi un niveau de protection élevé contre les fuites de courant à la terre. Sa conception lui permet de fonctionner efficacement dans les réseaux 400V et de réagir uniquement aux défauts sinusoïdaux alternatifs, conformément aux exigences du Type AC standard pour les installations non sujettes aux courants pulsés continus.
Type de Produit : Interrupteur Différentiel
Référence Fabricant : CFC463F
Marque : HAGER
Nombre de Pôles : 4 Pôles (Tétrapolaire)
Courant Nominal (In) : 63 A
Sensibilité Nominale (IΔn) : 300 mA (0,3 A)
Type de Déclenchement Différentiel : Type AC (courants de défaut sinusoïdaux alternatifs)
Fonction : Protection contre les contacts indirects et les...
Type de Composant : Interrupteur Différentiel
Référence HAGER : CFC680F
Nombre de Pôles : 4 Pôles (Tétrapolaire)
Courant Nominal (In) : 83 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : AC (Courants alternatifs sinusoïdaux)
Fonction de Protection : Collective et prévention incendie
Marque : HAGER
Type de Produit : Interrupteur Différentiel
Marque : HAGER
Référence Fabricant : CFC425F
Nombre de Pôles : 4 Pôles (Tétrapolaire)
Intensité Nominale (In) : 25 A
Sensibilité Nominale (IΔn) : 300 mA
Type de Détection : AC (Courants de défaut sinusoïdaux)
Tension Nominale (Un) : 400 V (Triphasé) / 230 V (Phase-Neutre)
Type de Produit : Interrupteur Différentiel
Référence Fabricant : CDH440F
Marque : Hager
Nombre de Pôles : 4 Pôles (4P)
Calibre Nominal (Courant) : 40 A
Sensibilité Différentielle : 30 mA
Type de Protection : HI (Haute Immunité / immunisé aux perturbations)
Usage Principal : Protection des personnes et des circuits triphasés
Montage : Rail DIN...
Type de Produit : Interrupteur Différentiel
Référence Fabricant : CDH225F
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 25 A
Sensibilité Nominale (IΔn) : 30 mA
Type de Différentiel : Type HI (Haute Immunité)
Tension Nominale : 230 V AC (Monophasé)
Fréquence Nominale : 50/60 Hz
Marque : HAGER
Mode de Fixation : Rail DIN modulaire
Type de Dispositif : Interrupteur Différentiel (ID)
Référence Fabricant : CFH240F
Marque : Hager
Nombre de Pôles : 2 Pôles (Bipolaire)
Calibre Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Détection : Type Hi (Haute Immunité)
Fonction : Protection contre les défauts à la terre et les contacts indirects
Montage : Rail DIN (Modular)
Marque : Hager
Type de Produit : Interrupteur Différentiel
Nombre de Pôles : 4 (Tétrapolaire)
Calibre Nominal (In) : 80 A
Sensibilité Différentielle (IΔn) : 300 mA
Fonction : Protection contre les courants de fuite à la terre et prévention des risques d'incendie
Type de Dispositif : Interrupteur Différentiel
Nombre de Pôles : 4 Pôles (Quadripolaire)
Courant Nominal (In) : 63 A
Sensibilité Différentielle (IΔn) : 300 mA
Type de Protection : Type HI (Haute Immunité)
Utilisation Recommandée : Tête de ligne triphasée
Référence Fabricant : CFH463F
Marque : HAGER
Type de Dispositif : Interrupteur Différentiel (ID)
Fabricant : Hager
Référence Modèle : CFC580F
Configuration Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal Assigné (In) : 80 A
Sensibilité Nominale (IΔn) : 300 mA
Type de Détection : Type AC (Standard)
Fonction : Protection contre les fuites à la terre
Montage : Rail DIN (modulaire)
Tension Nominale :...
Type de Dispositif : Interrupteur Différentiel (ID)
Marque : HAGER
Référence Produit : CDH425F
Configuration des Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 25 A
Sensibilité Différentielle (IΔn) : 30 mA
Caractéristique Différentielle : Type HI (Haute Immunité)
Tension Nominale : Adapté aux réseaux 400 V Triphasé + Neutre
Fonction de Protection :...
Type de Produit : Interrupteur Différentiel
Référence Fabricant : CFH440F
Marque : Hager
Nombre de Pôles : 4 Pôles (Tétrapolaire)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA (0,3 A)
Type de Protection : HI (Haute Immunité)
Utilisation : Protection amont / Secteur Tertiaire et Industriel
Type de Produit : Interrupteur Différentiel
Référence Fabricant : CFH425F
Marque : Hager
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 25 A
Sensibilité Différentielle (IΔn) : 300 mA
Type / Classe de Déclenchement : HI (Haute Immunité)
Fonction : Protection contre les courants de fuite à la terre
Application : Installations triphasées,...
Type de Dispositif : Interrupteur Différentiel (ID)
Marque : Hager
Référence Constructeur : CFC440F
Nombre de Pôles : 4 Pôles (Tétrapolaire)
Courant Nominal (In) : 40A
Sensibilité Différentielle (IΔn) : 300mA
Type de Courant Détecté : Type AC (Alternatif Sinusoïdal)
Application Principale : Protection des circuits triphasés et prévention des risques...
Type d'appareil : Interrupteur Différentiel
Modèle : CD233J
Fabricant : HAGER
Nombre de Pôles : 2 Pôles (2P)
Intensité Nominale (In) : 32 A
Sensibilité Différentielle : 30 mA
Type de Courant de Défaut Détecté : AC (Courants sinusoïdaux alternatifs)
Conformité : Normes EN/NF (selon série HAGER)
