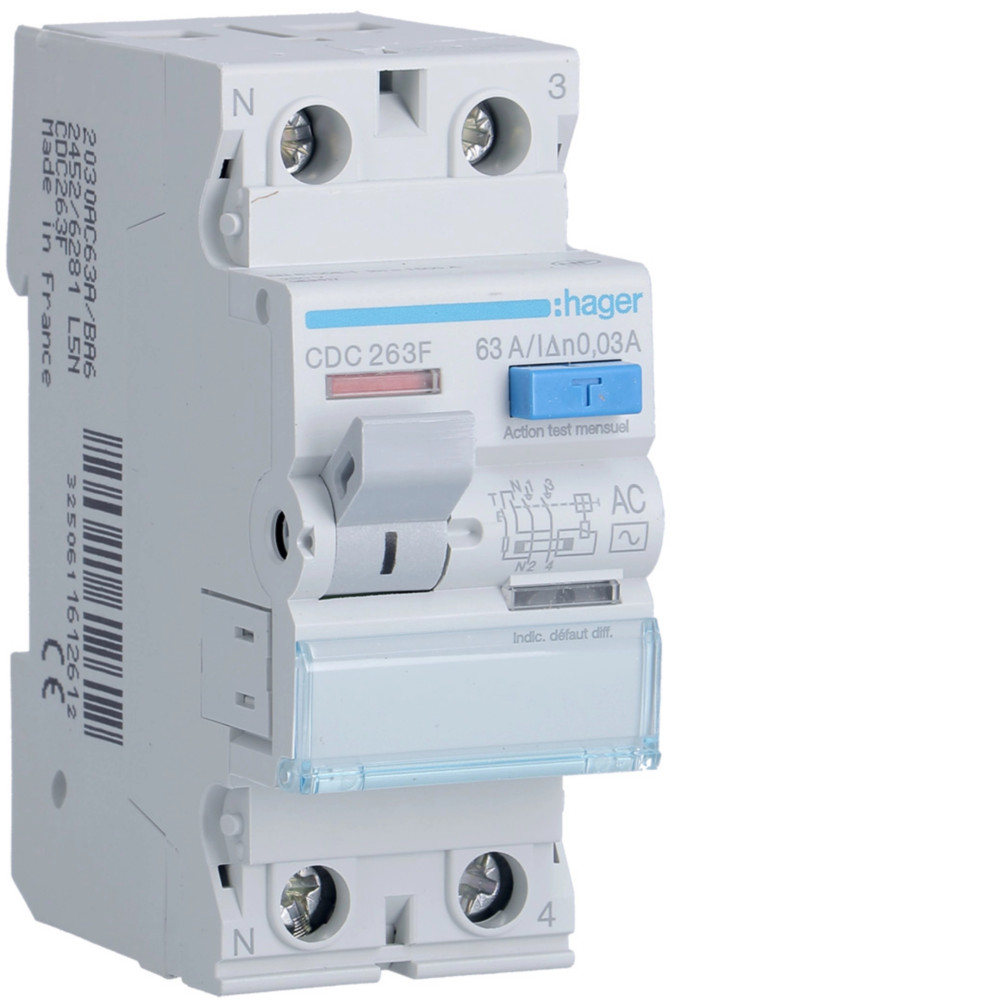

CDC263F est un interrupteur différentiel 2 pôles de 63 A avec une sensibilité de 30 mA, de type AC. Ce dispositif est conçu pour assurer la protection des personnes contre les risques d'électrisation dus aux courants de fuite à la terre dans les installations résidentielles et petit tertiaire.
Architecture
- Type de pôles: 1P+N
Courant électrique
- Courant assigné nominal: 63 A
- Courant différentiel assigné Idn: 30 mA
Installation, montage
- Couple de serrage nominal borne haute: 2,80 - 2,80 Nm
- Couple de serrage nominal borne basse: 2,80 - 2,80 Nm
- Type de raccordement haut pour produits modulaires: Borne à vis
Tension
- Tension assignée d'emploi Ue: 230 - 230 V
- Type de tension d'alimentation: AC
- Tension assignée d'isolement: 500 V
Fréquence
- Fréquence: 50 - 50 Hz
Capacité
- Nombre de modules: 2
Raccordement
- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 25 mm²
- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 16 mm²
Puissance
- Puissance dissipée totale sous IN: 8,10 W
Conditions d'utilisation
- Tropicalisation/humidité/Exécution: Exécution I
- Altitude max.: 2000 m
Endurance
- Endurance électrique en nombre de cycles: 2000
- Endurance mécanique nombre de manœuvres: 4000
Connectivité
- Type de raccordement: Borne à vis
- Alignement des bornes hautes pour appareils modulaires: Bornes alignées
- Alignement des bornes basses pour appareils modulaires: Bornes alignées
Dimensions
- Hauteur: 83 mm
- Largeur: 35 mm
- Profondeur: 70 mm
