La borne à compression T70-M12 de Mecatraction est spécifiquement conçue pour répondre aux exigences de conductivité et de fiabilité des installations critiques, notamment dans l'industrie lourde, les systèmes de distribution haute puissance et le secteur ferroviaire. Sa conception tubulaire en cuivre de haute pureté garantit une faible résistance électrique et une capacité de gestion des surintensités transitoires. L'étamage (placage d'étain) protège la surface contre l'oxydation et les agressions chimiques, assurant une performance constante sur le long terme et optimisant la durabilité de la connexion compressée.
Points Forts
Résistance Maximale à la Corrosion : Le traitement de surface par étamage protège le cuivre électrolytique de l'oxydation, minimisant la résistance de contact dans des environnements humides ou pollués.
Intégrité Électrique Durable : La méthode de sertissage par compression crée une liaison étanche aux gaz (gas-tight connection), prévenant toute infiltration susceptible de dégrader la continuité électrique et prolongeant la durée de vie opérationnelle.
Capacité de Charge Optimisée : Conçue pour une section nominale de 70mm², elle assure une conductivité maximale pour les applications de forte puissance, réduisant les échauffements et les pertes en ligne.
Standard de Fixation Industriel : L'œillet dimensionné pour un boulon de 12 mm (M12) garantit une fixation mécanique robuste et conforme aux normes de montage standard.
Spécifications Techniques
Cette borne tubulaire est optimisée pour le raccordement de conducteurs en cuivre d'une section de 70mm². Elle est fabriquée en cuivre de haute conductivité, intégralement étamé pour garantir une performance anti-corrosion supérieure. La conception intègre une zone de compression calibrée pour le sertissage, assurant l'application d'une pression uniforme pour une liaison mécanique et électrique permanente. Le point de fixation est doté d'un perçage de 12 mm de diamètre, la rendant compatible avec les systèmes de boulonnage métrique M12, standard dans les armoires de distribution et les busbars. Cette référence T70-M12 de Mecatraction est donc la solution de choix pour les ingénieurs exigeant une performance certifiée et une grande fiabilité du contact.
Détails du produit
DAWIL-T70-M12-120226-TR03
Références spécifiques
MPN
T70-M12
Commentaires (0)
Note
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.

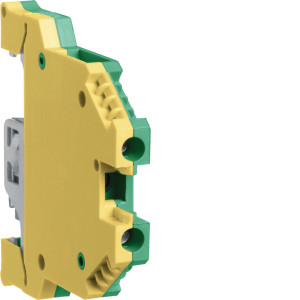

Type de Composant : Borne de terre (PE)
Marque : Hager
Référence Commerciale : KXB04E
Section Maximale de Conducteur : 4 mm²
Type de Connexion : À vis
Fonction : Raccordement du circuit de protection (Mise à la terre)
Compatibilité : Systèmes de tableaux modulaires Hager
Isolation : Non spécifiée (Borne de terre)
Gamme : Linergy
Nom du produit : Linergy TRV
Type de bornier : Protection terre
Quantité par lot : Lot de 50 unités
Section nominale : 4 mm²
Couleur : Vert jaune
Mode d'installation : Encliquetable
Mode de raccordement : Latéral, 1x1 borne à vis mononiveau
Section de câble supportée : 0,14 à 6 mm² (rigide/flexible sans embout) ; 0,2 à 4 mm² (flexible...

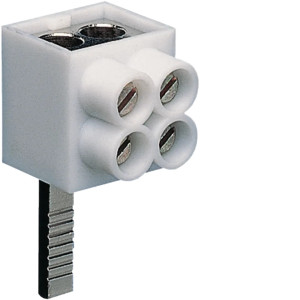

Type de Composant : Borne de raccordement
Référence Produit : KF82A
Configuration des Pôles : 1P (Unipolaire)
Méthode de Connexion : À languette
Capacité de Raccordement (Max) : 2 câbles
Section de Câble Supportée (Max) : 16mm² par câble
Fonctionnalité Principale : Repiquage sur appareils modulaires
Utilisation Secondaire : Alimentation sous barre de...
Modèle : KBRM-106
Type de Raccordement : À enfichage direct (Push-In)
Tension Nominale : 400 V
Courant Nominal : 24 A
Section Maximale du Conducteur : 2,5 mm²
Nombre de Conducteurs : 6
Longueur de Dénudage Recommandée : 12 – 13 mm
Matériau Isolant : Polyamide 6.6
Classe d'Inflammabilité (Isolation) : UL94 V0 (Auto-extinguible)
Type de Produit : Borne de passage-phase
Marque : Hager
Référence : KXA10L
Section Nominale du Conducteur : 10mm²
Tension Nominale (U) : 400V
Courant Nominal (I) : 57A
Type de Connexion : À vis
Fonction : Raccordement de phase
Couleur Standard : Non spécifiée (Implicitement Gris ou Bleu selon standard DIN)
Type de Produit : Borne de raccordement électrique
Référence Fabricant : K11601
Marque : Hager
Configuration : Double raccordement (2 entrées)
Section Maximale du Conducteur : 16 mm² par entrée
Caractéristique de Sécurité : Système anticisail intégré
Type de Montage : Sans pattes (Profil bas)
Application : Distribution électrique modulaire et tableaux de...

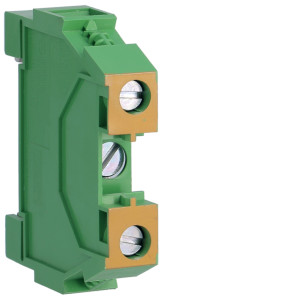

Type de Produit : Borne de Terre (PE - Protection Électrique)
Référence Fabricant : KXA16E
Marque : Hager
Section Maximale du Conducteur : 16 mm²
Méthode de Connexion : Serrage à vis
Fonction : Raccordement de mise à la terre
Montage : Modulaire (généralement Rail DIN ou platine)
Couleur : Vert/Jaune (Standard PE)
Application : Tableaux de distribution,...

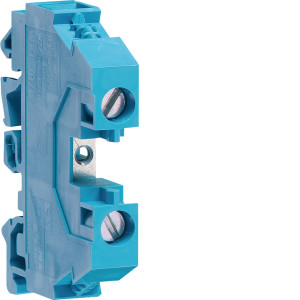

Type de Produit : Borne de passage-neutre
Référence Fabricant : KXA10N
Marque : Hager
Section Maximale de Câblage : 10 mm²
Tension Nominale (U) : 400 V
Courant Nominal (In) : 57 A
Technologie de Raccordement : Connexion à vis
Fonction : Neutre (N)
Gamme : Linergy TR
Type de produit : Bornier de passage (TRV)
Section nominale : 6 mm²
Tension assignée d'emploi (Ue) : 1000 V (EN/IEC), 600 V (CSA/UL)
Courant nominal (In) : 41 A (EN/IEC), 50 A (CSA/UL)
Mode d'installation : Encliquetable
Mode de raccordement : 1 borne à vis (M4) en amont, 1 borne à vis (M4) en aval
Nombre de connexions : 2
Capacité du...
Référence Modèle : KBRM-108
Type de Raccordement : À enfichage direct (à ressort)
Nombre de Conducteurs : 8
Section de Conducteur Maximale : 2,5 mm²
Tension Nominale : 400 V
Courant Nominal : 24 A
Longueur de Dénudage Requise : 12-13 mm
Matériau Isolant : Polyamide 6.6
Classe d'Inflammabilité : UL94 V0 (Auto-extinguible)
Usage Typique : Installations...
Marque : Hager
Référence Produit : K21001
Type de Composant : Borne de raccordement
Fonctionnalité Spécifique : Anticisail (Protection contre le cisaillement du conducteur)
Capacité de Connexion : 2 conducteurs
Section Maximale du Conducteur : 10 mm²
Configuration Mécanique : À pattes (pour fixation sur support/plaque)
Application : Raccordement de...
Référence Produit : KBRM-104
Type de Borne : Raccordement rapide (Push-In)
Tension Nominale : 400 V
Courant Nominal : 24 A
Section du Conducteur : 2,5 mm²
Nombre de Conducteurs : 4
Longueur de Dénudage Recommandée : 12-13 mm
Matériau Isolant : Polyamide 6.6
Classe d'Inflammabilité : UL94 V0 (Auto-extinguible)
Compatibilité : Câble rigide ou flexible avec...
Code Produit : KCI-403
Type de Raccordement : Raccordement rapide par système de pince
Tension Nominale : 400 V
Courant Nominal : 32 A
Nombre de Conducteurs : 3
Section Conducteur Flexible : 2.5 mm²
Section Conducteur Rigide : 4 mm²
Longueur de Dénudage : 12 - 13 mm
Matériau Isolant : Polyamide 6.6 (Classe UL94 V0 auto-extinguible)

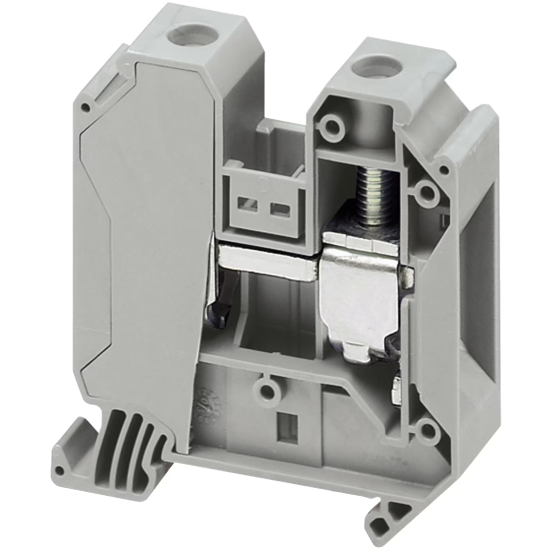

Gamme Produit : Linergy TR
Type de Bornier : Passage (TRV)
Section Nominale : 35 mm²
Section de Câble Supportée : 1,5 mm² à 50 mm² (rigide ou flexible)
Tension Assignée d’Emploi (Max) : 1000 V (selon EN/IEC 60947-7-1)
Courant Nominal (Max) : 150 A (selon UL/CSA)
Mode de Raccordement : 1 borne à vis en amont / 1 borne à vis en aval
Position du...
5 900 F CFATTC
5 900 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Cosse/Borne à compression tubulaire
Section Nominale du Conducteur : 70 mm²
Diamètre de Perçage de l'Œillet (Fixation) : 12 mm (M12)
Matériau du Corps : Cuivre de haute conductivité
Traitement de Surface : Cuivre étamé (Placage Étain)
Méthode de Raccordement : Compression (Sertissage)
