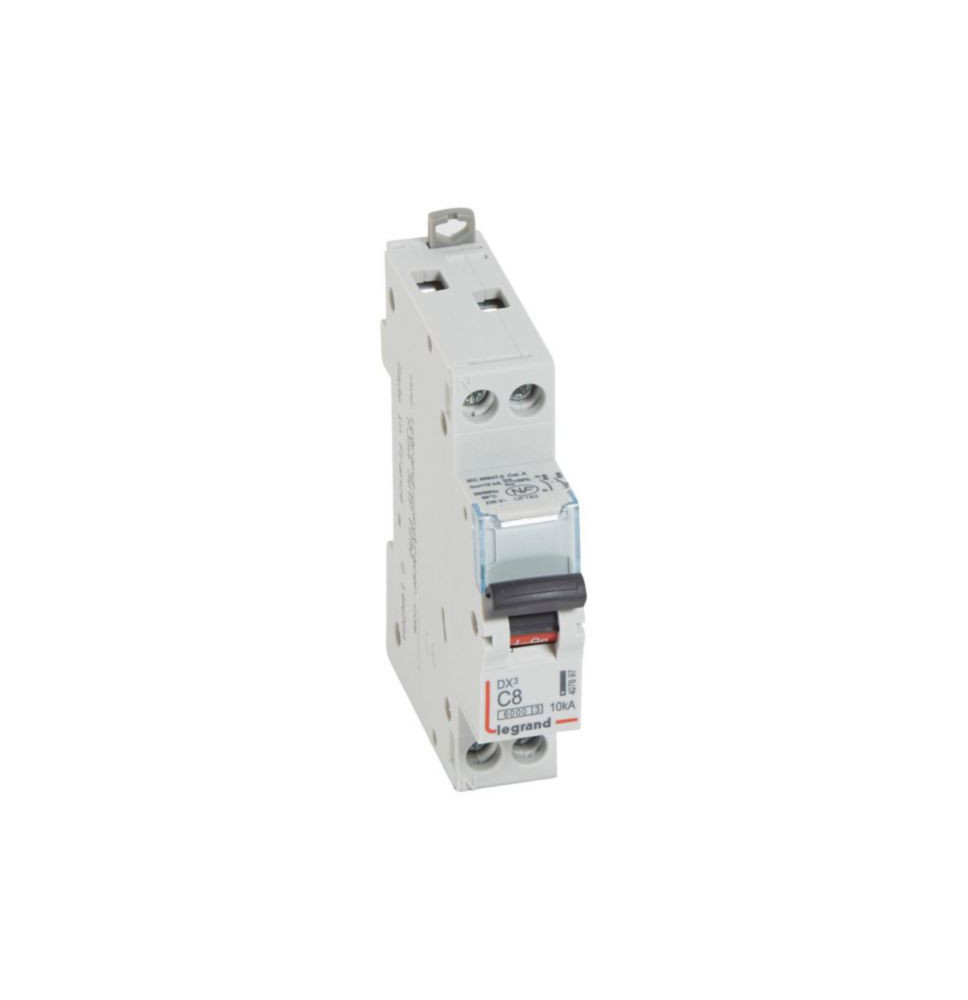

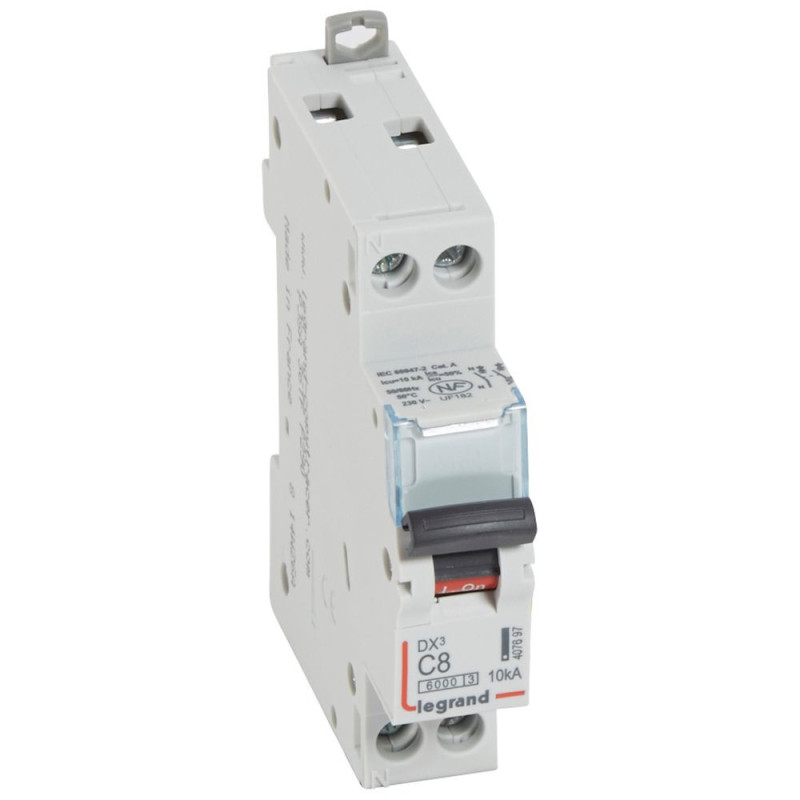

Disjoncteur DX³6000 10kA arrivée haute et départ bas à vis U+N 230V~ - 8A - courbe C - Legrand - 407697

Disjoncteur Legrand DX³ 6000 10kA - 1P+N - 8A - Courbe C

La solution de protection modulaire haute performance pour environnements tertiaires et résidentiels

Pourquoi choisir ce produit ?

Le disjoncteur magnéto-thermique Legrand DX³ (réf. 407697) est une pièce maîtresse de la distribution électrique sécurisée. Conçu pour répondre aux exigences critiques des installateurs et des gestionnaires d'infrastructure, ce dispositif garantit une continuité de service optimale tout en offrant une protection rigoureuse contre les surcharges et les courts-circuits. Sa robustesse mécanique et sa fiabilité électrique en font un standard incontournable pour les tableaux de distribution nécessitant une sélectivité précise et une intégration compacte.

Points Forts

• Pouvoir de coupure élevé (10kA) : Offre une sécurité maximale et une capacité de rupture adaptée aux installations exigeantes, dépassant les standards domestiques classiques.
• Bornage à vis sécurisé : Le système de connexion arrivée haute et départ bas par vis assure un contact électrique pérenne et une résistance accrue aux vibrations.
• Courbe C polyvalente : Calibrage optimal pour la protection des circuits de prises ou d'éclairage, tolérant les courants d'appel standards sans déclenchement intempestif.
• Format compact 1 module : Permet une optimisation de l'espace sur le rail DIN, facilitant l'extension des tableaux électriques sans augmenter l'encombrement global.

Spécifications Techniques

Ce disjoncteur de la série DX³ opère sur une tension assignée de 230V~ avec un courant nominal de 8 Ampères. Sa configuration unipolaire avec neutre permet un sectionnement simultané des deux conducteurs dans un châssis de seulement un module de 17,5 mm de large. Il affiche un pouvoir de coupure de 6000 A selon la norme NF EN 60898-1 pour les applications domestiques et monte jusqu'à 10 kA selon la norme NF EN 60947-2 pour les usages industriels et tertiaires. L'architecture interne repose sur un déclencheur magnéto-thermique de courbe C, idéal pour les charges ohmiques et inductives classiques. La connectivité est gérée par des bornes à vis robustes, acceptant l'alimentation par le haut et la distribution par le bas, respectant ainsi les schémas de câblage conventionnels tout en assurant une dissipation thermique maîtrisée.
