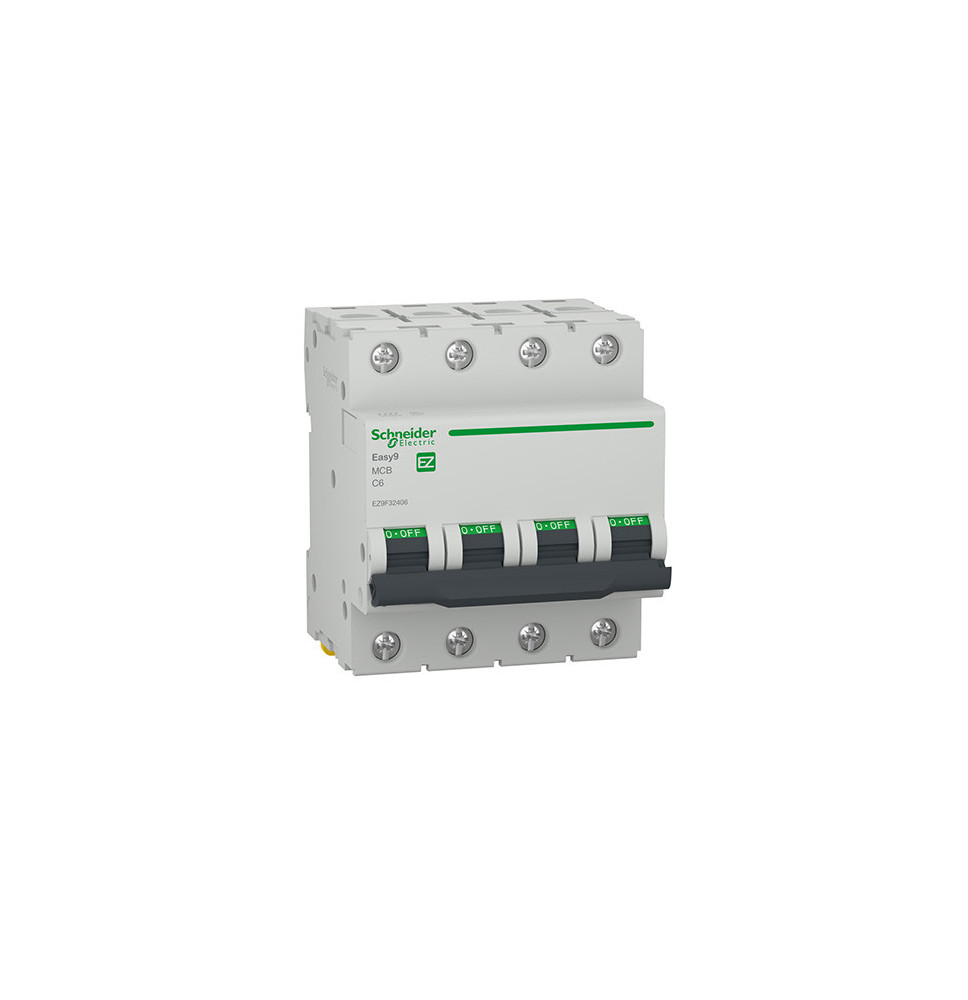

Disjoncteur miniature (MCB), Easy9, 4P, 6 A, courbe C, 4 500 A (CEI/EN 60898-1)- EZ9F32406

Cet Easy9 est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 4P à 4 pôles protégés et courant nominal In 6 A avec courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 4 500 A à 400 VCA selon la norme IEC 60898-1 et 25 kA à 24...48 VCC selon la norme EN/IEC 60947-2. Il est conforme à la norme IEC 60898-1. Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges. Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé). Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux. Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles. La tension de fonctionnement Ue est de 400 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 8 espacements de 9 mm. Les dimensions sont (l) 72 mm x (H) 82 mm x (P) 74 mm. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 60 °C. La température de stockage est comprise entre -40 et 85 °C.
