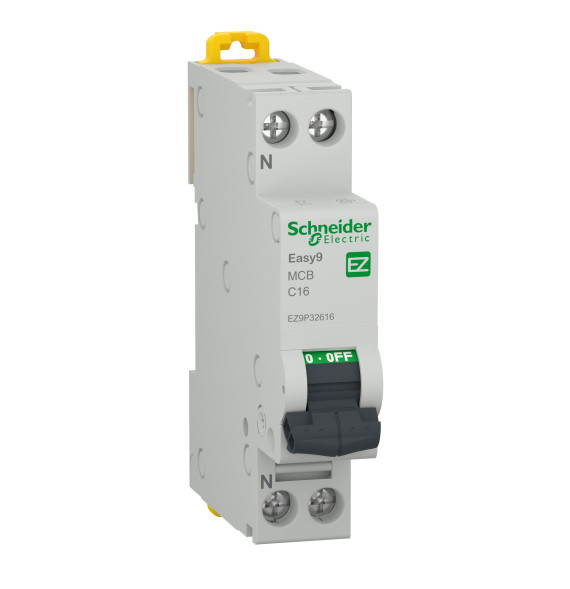

Disjoncteur miniature (MCB), Easy9, 1P+N, 16 A, courbe C, 4 500 A (CEI/EN 60898-1) - EZ9P32616

Cet Easy9 est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé, courant nominal In 16 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit Icn peut atteindre 4 500 A à 230 VCA, conformément à la norme IEC 60898-1. Elle est conforme à la norme CEI 60898-1. Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges. Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé). Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux. Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles. La tension de fonctionnement nominale Ue est jusqu'à 230 VCA avec une fréquence de fonctionnement de 50 Hz. La tension d’isolement nominale Ui peut atteindre 440 V. Il a une tension assignée de tenue aux chocs Uimp de 4kV. La catégorie de surtension est 3. Il peut être monté sur un rail DIN pour une installation modulaire. La largeur en pas de 9 mm est de 2. Les dimensions sont (l) 18 mm x (H) 81 mm x (P) 78 mm. Selon la norme CEI 60529, le degré de protection IP est IP20 et devient IP40 une fois dans une armoire modulaire. La température de fonctionnement est comprise entre -25 °C et +60 °C. La température de stockage est comprise entre -40 °C et +85 °C.
