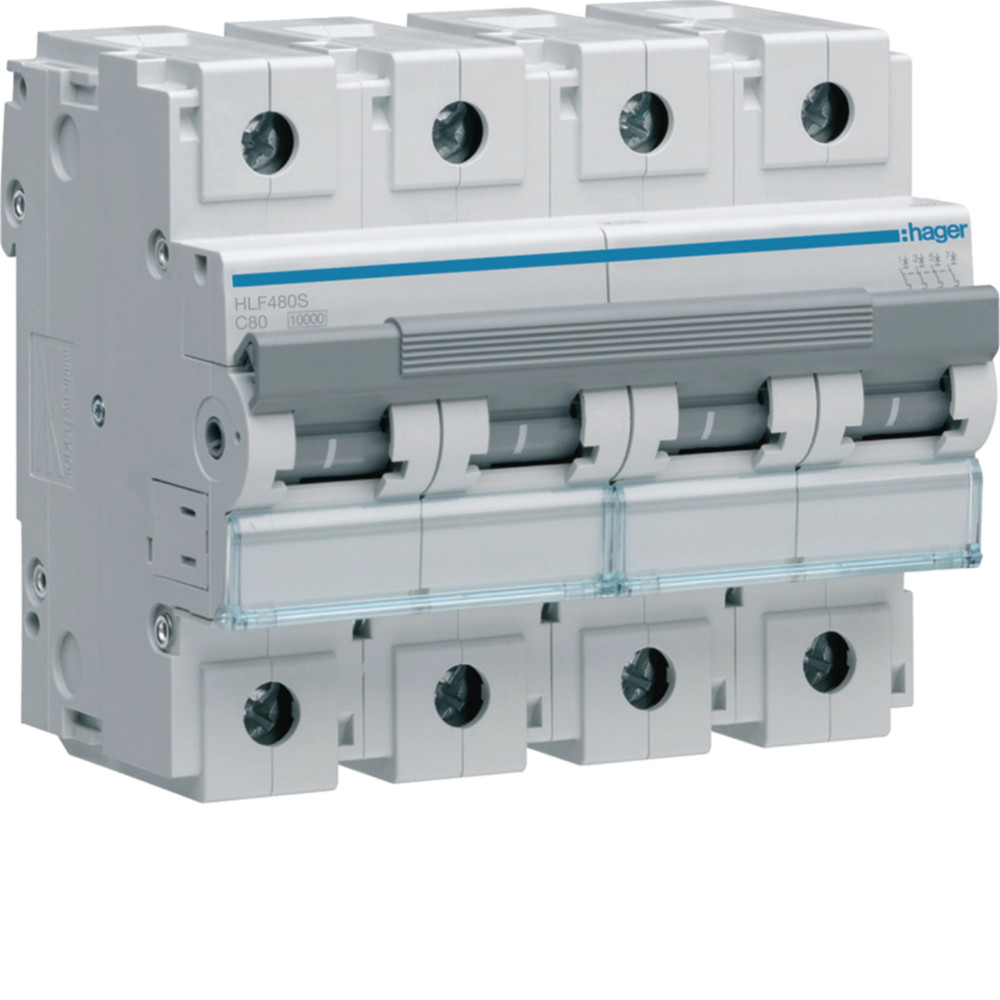

Architecture
- Type de pôles: 4P
- Courbe: C
Tension
- Tension assignée d'emploi Ue: 415 - 415 V
- Type de tension d'alimentation: AC
- Tension assignée d'isolement: 500 V
- Tension assignée de tenue aux chocs: 6000 V
Fréquence
- Fréquence: 50 - 60 Hz
Courant électrique
- Courant assigné nominal: 80 A
- Pouvoir de coupure nominal Ics AC selon IEC 60898-1: 7,50 kA
- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1: 10 kA
- Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2: 10 kA
- Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 10 kA
Installation, montage
- Couple de serrage: 3,5 - 5,0 Nm
- Type de raccordement haut pour produits modulaires: Borne à vis
- Type de raccordement bas pour produits modulaires: Borne à vis
- Couple de serrage nominal borne basse: 3,60 - 3,60 Nm
- Couple de serrage nominal borne haute: 3,60 - 3,60 Nm
Principaux attributs électriques
- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 10 kA
Puissance
- Puissance dissipée totale sous IN: 25,71 W
Endurance
- Endurance électrique en nombre de cycles: 4000
- Endurance mécanique nombre de manœuvres: 20000
Raccordement
- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 70 mm²
- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 50 mm²
- Section de raccordement en câble souple: 50 mm²
- Section de raccordement en câble rigide: 70 mm²
Conditions d'utilisation
- Degré de pollution suivant IEC 60664/IEC 60947-2: 3
- Classe de limitation d'énergie I²t: 3
- Tropicalisation/humidité/Exécution: Tous climats
- Température de service: -25 - 70 °C
Capacité
- Nombre de modules: 6
Connectivité
- Alignement des bornes hautes pour appareils modulaires: Bornes alignées
- Alignement des bornes basses pour appareils modulaires: Bornes alignées
Dimensions
- Hauteur: 90 mm
- Largeur: 106 mm
- Profondeur: 70 mm
