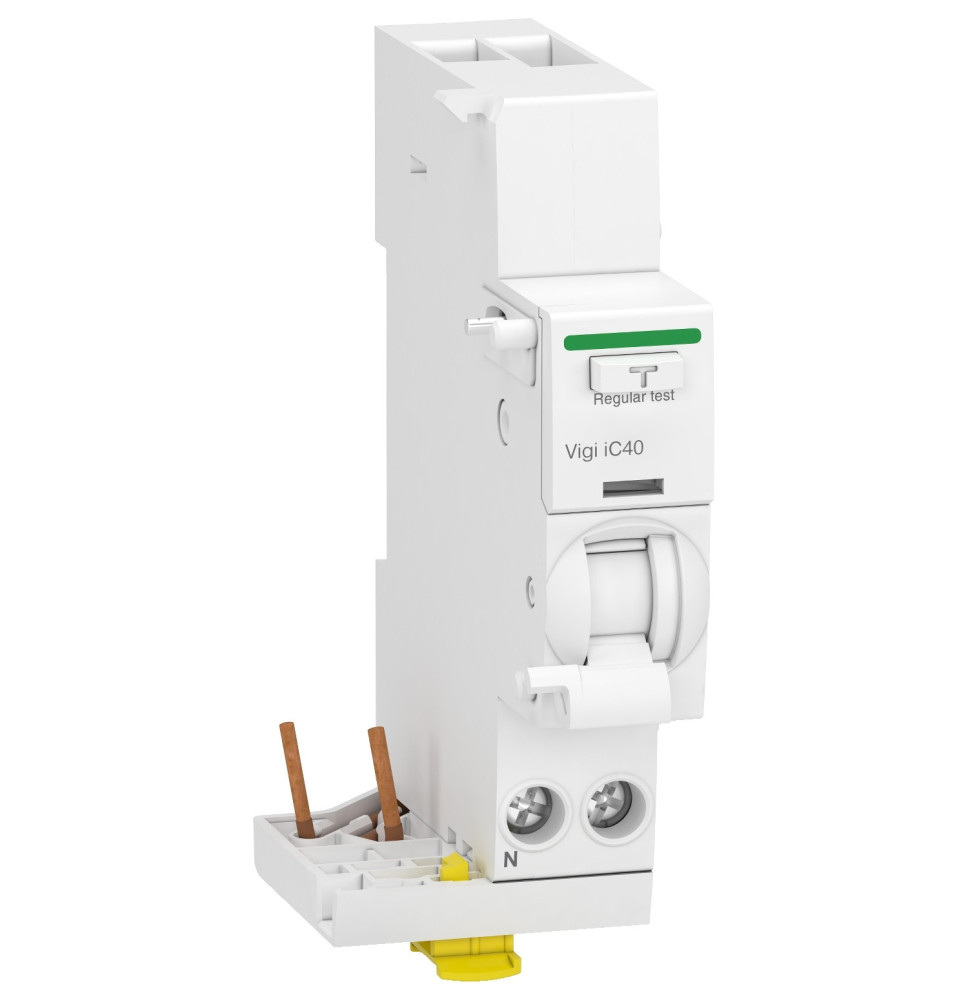

L'Acti9 Vigi iC40 est un dispositif à courant résiduel modulaire. Il s'agit d'un 1P+N et le courant nominal est de 25 A. La classe de protection différentielle est de type AC avec une sensibilité de 30 mA et une technologie indépendante de la tension. Ce produit protège contre les courts-circuits, la surcharge des câbles, les chocs électriques par contact indirect et les risques d'incendie. Une fenêtre de Visitrip est ici pour indiquer un déclenchement sur défaut par un indicateur mécanique rouge sur la face avant. Ce produit est conforme à la norme EN/IEC 61009-2-1. L'endurance électrique peut atteindre 10000 cycles. L'endurance mécanique peut atteindre 20000 cycles. La tension assignée d'emploi est de 230 Vca. La tension d’isolement nominale Ui est de 400 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. Le degré de pollution est de 3. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 2. Le produit est blanc (RAL9003). Les dimensions sont (l) 36 mm x (H) 95 mm x (P) 74 mm. Le poids est de 90 g. Le degré de protection est IP20 et IP40 dans un boîtier. La température de fonctionnement est comprise entre -5 et 60 °C. La température de stockage est comprise entre -40 et 85 °C.
.
Protection des personnes contre les chocs électriques par contact direct ;
Aptitude au sectionnement selon la norme IEC 61009-2-1 ;
Facile à installer avec une conception de borne unifiée et une indication de câblage ;
Conforme à la réglementation mondiale RoHS/Reach pour protéger votre famille et votre environnement .
.
Gamme :
Acti9
Nom du produit :
Acti9 Vigi iC40
Type de produit ou équipement :
Dispositif différentiel résiduel complémentaire
Nom de l'appareil :
Vigi iC40
Compatibilité de gamme :
Acti9 iC40.
Caractéristiques générales :
Description des pôles :
1P + N
Position du neutre :
Gauche
Courant nominal [In] :
25 A
Type de réseau :
CA
Fréquence du réseau :
50/60 Hz
Position de l'appareillage dans l'installation :
Sortie.
Fonctions différentielles :
Sensibilité du différentiel :
30 mA
Temporisation de la protection différentielle :
Instantané
Classe de protection différentielle :
Type AC
Technologie de déclenchement sur courant résiduel :
Indépendant de la tension.
Caractéristiques électriques :
[Ue] Tension assignée d'emploi :
230 V CA 50/60 Hz
[Ui] Tension assignée d’isolement :
400 V CA 50/60 Hz ; se conformer à EN/IEC 61009-2-1
[Uimp] Tension assignée de tenue aux chocs :
4 kV ; conforme à EN/IEC 61009-2-1.
Installation et raccordement :
Mode d’installation :
Encliquetable
Support de montage :
Rail DIN
Raccordement électrique sur disjoncteur :
Par vis
Pas de 9 mm :
2.
Signalisation :
Signalisation locale :
Signalisation de défaut.
Dimensions et physique :
Hauteur :
95 mm
Largeur :
36 mm
Profondeur :
74 mm
Poids net :
90 g
Couleur :
Blanc.
Normes et certifications :
Normes :
EN/IEC 61009-2-1
Certifications du produit :
CE
Labels qualité :
