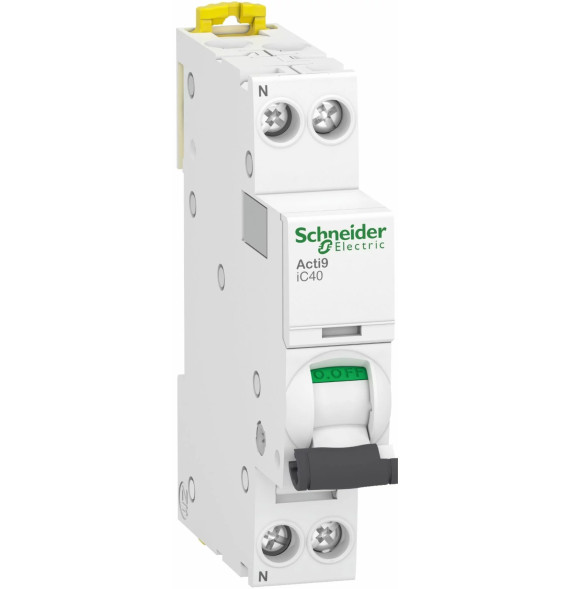

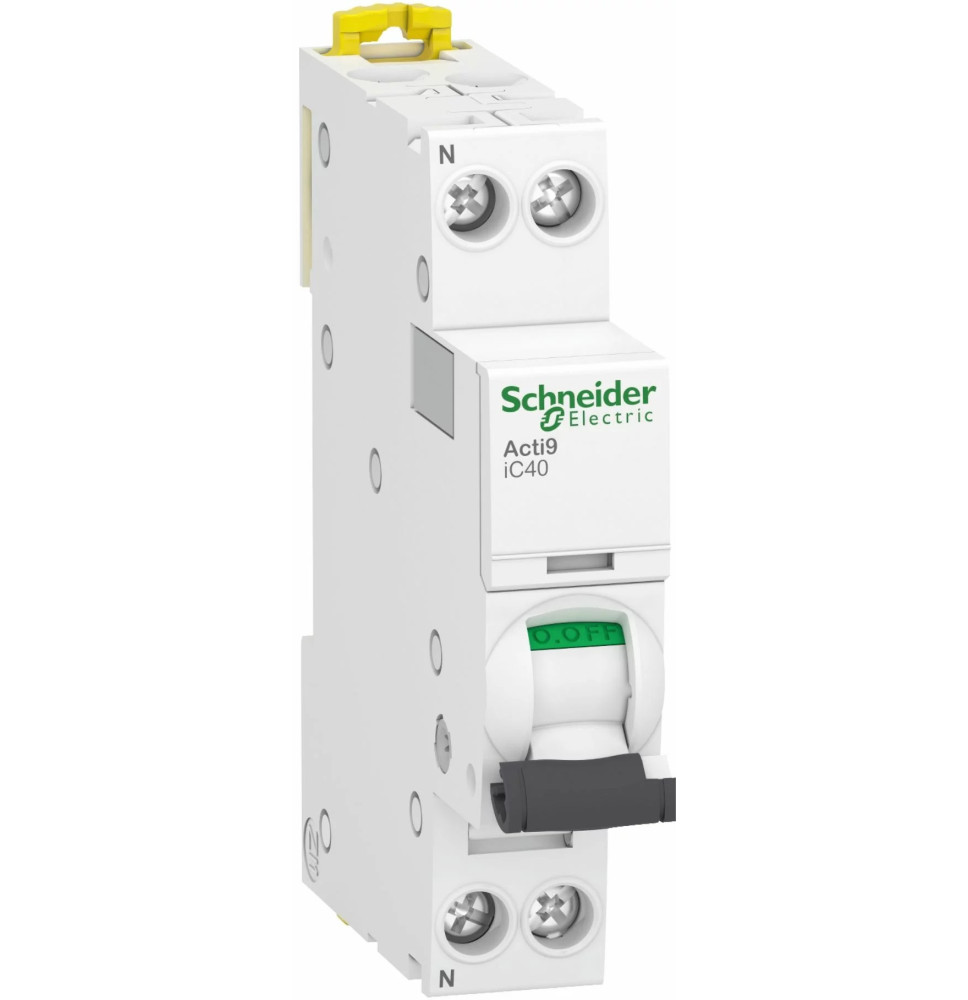

Ce produit Acti9 iC40 est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé et 20 A en courant nominal et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 6 kA à 230 VCA selon la norme EN/IEC 60947-2 et 4 500 A à 230 VCA selon la norme EN/IEC 60898-1. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d'isolation. L'installation et le câblage sont simplifiés grâce à la fonction de clipsage et à la facilité de maintenance. Il a une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 230 VCA. La tension d’isolement nominale Ui est de 400 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 2 espacements de 9 mm. Le degré de pollution est de 3. Le produit est blanc (RAL9003). Les dimensions sont (L) 18 mm x (H) 85 mm x (P) 74 mm. Le poids est de 120 g. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
.
Gagnez de la place dans votre tableau électrique
Combiner la protection contre les courants de court-circuit et de surcharge
Système Visitrip pour une détection rapide des sorties défaillantes pour des temps de réparation plus courts
Système de visisafe pour offrir une sécurité améliorée en matière de protection de circuit
Possibilité d’ajouter des auxiliaires, surveillance à distance et dispositif différentiel résiduel (Vigi)
.
Gamme :
Acti9
Nom du produit :
Acti9 iC40
Type de produit ou équipement :
Disjoncteur miniature
Nom de l'appareil :
iC40
Application de l'appareil :
Distribution.
Caractéristiques électriques :
Description des pôles :
1P + N
Nombre de pôles protégés :
1
Position du neutre :
Gauche
Courant nominal [In] :
20 A
Type de réseau :
CA
Fréquence du réseau :
50/60 Hz
[Ue] Tension assignée d'emploi :
230 V CA 50/60 Hz
[Ui] Tension assignée d’isolement :
400 V CA 50/60 Hz ; conforme à EN/IEC 60947-2
[Uimp] Tension assignée de tenue aux chocs :
4 kV ; conforme à EN/IEC 60947-2.
Technologie et performances de déclenchement :
Technologie du déclencheur :
Thermique-magnétique
Courbe de déclenchement :
C
Limite de déclenchement magnétique :
Pouvoir de coupure :
[Ics] Pouvoir assigné de coupure de service :
-
4500 A (100 % Icn) à 230 V CA 50/60 Hz ; se conformer à EN/IEC 60898-1
-
4,5 kA (75 % Icu) à 230 V CA 50/60 Hz ; se conformer à EN/IEC 60947-2
Classe de limitation :
3 ; se conformer à EN/IEC 60898-1.
Fonctions et installation :
Aptitude au sectionnement :
Oui ; conforme à EN/IEC 60947-2
Coupure pleinement apparente :
Oui
Type de commande :
Par maneton
Signalisation locale :
Indication ON/OFF
Signalisation de déclenchement :
Oui
Mode d’installation :
Encliquetable
Support de montage :
Rail DIN
Pas de 9 mm :
2.
Dimensions et design :
Hauteur :
85 mm
Largeur :
18 mm
Profondeur :
74 mm
Poids net :
120 g.
