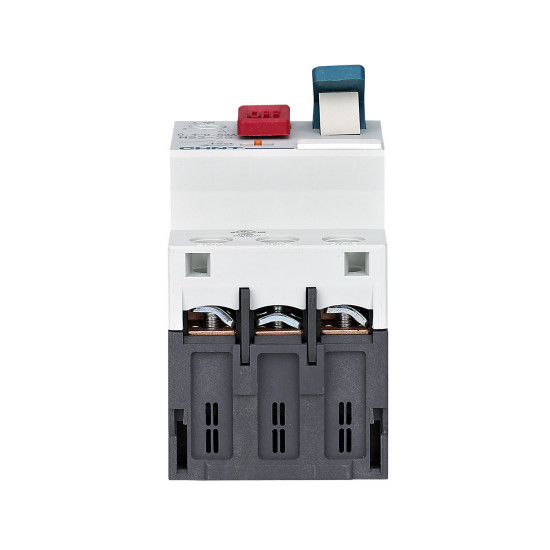

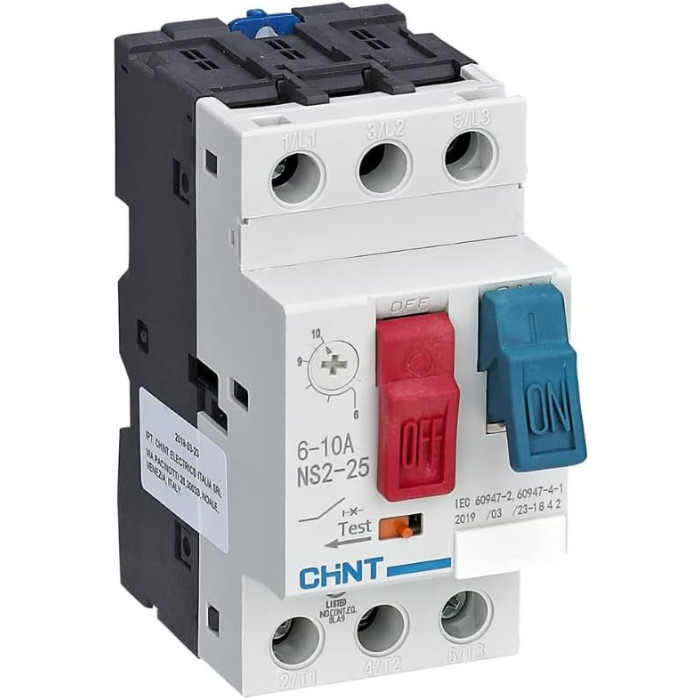

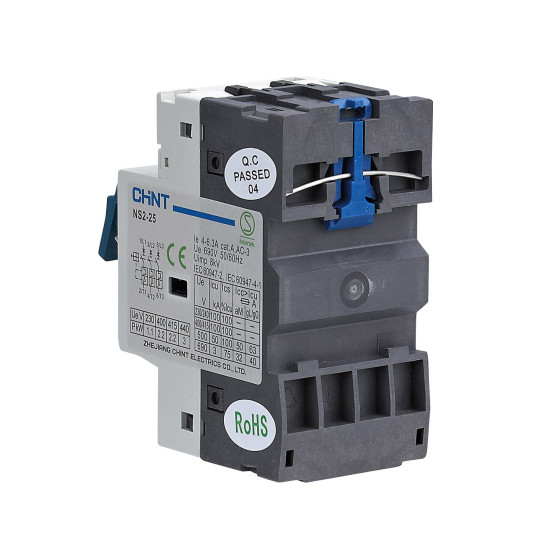

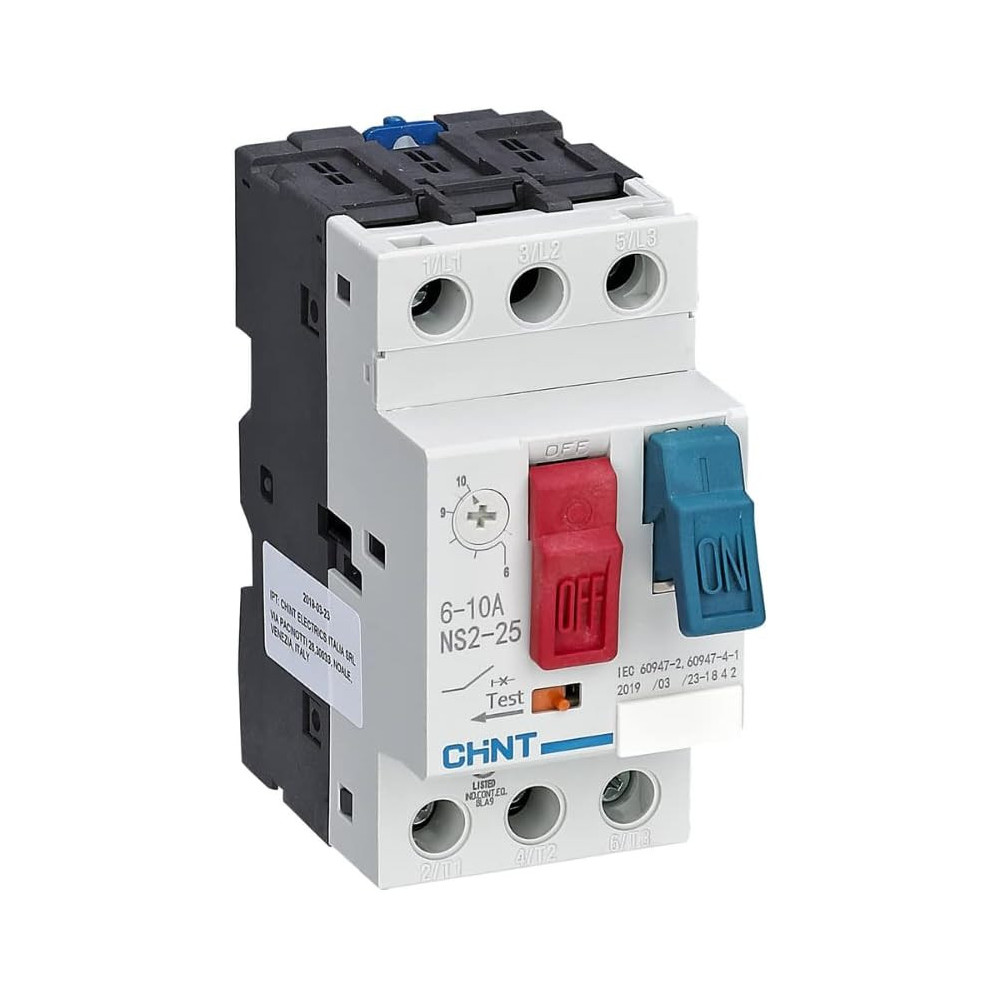

Disjoncteur de protection moteur à commande par bascule NS2-25/1E CHINT - 495081

Interrupteur de protection moteur série NS2-25/1E avec commande à bascule 3P 6÷.10A 100kA

Caractéristiques générales

Modèle : NS2-10 – Type : Disjoncteur moteur – Gamme : NS2 – Type de produit ou équipement : Protection thermique et magnétique pour moteurs – Équipement fourni : Aucun – Type de charge : AC3 – 230 V : 2,2 kW – 400 V : 4 kW – 690 V : 7,5 kW – Nombre de pôles : 3P – Courant nominal [Iₙ] : 10 A – Plage de réglage du courant [Iᵣ] : 6 ÷ 10 A – Tension assignée d’emploi [Uₑ] : 230/400/690 V CA à 50/60 Hz – Tension d’isolement [Uᵢ] : 690 V CA – Tension d’impulsion [Uᵢₘₚ] : 8 kV – Pouvoir de coupure ultime [Iᶜᵤ] : 100 kA – Pouvoir de coupure de service [Iᶜₛ] : 100 kA – Classe d’isolation : Non spécifiée – Type de sortie : Interruption directe – Type et composition des contacts : Non spécifié – Mode de commande : À bascule – Puissance consommée en veille : Non spécifiée

Matériaux et finition

Support de montage : Rail DIN – Mode de raccordement : Non spécifié – Marquage : CE – Catégorie de surtension : Non spécifiée

Dimensions

Hauteur : 91,3 mm – Largeur : 44,5 mm – Profondeur : 80,8 mm – Nombre de modules DIN : 2,5 – Poids net : Non spécifié

Performances et protection

Degré de protection : IP20 – Température d’utilisation : Non spécifiée – Température de stockage : Non spécifiée – Humidité relative : Non spécifiée – Précision : Non spécifiée – Type de fixation : Rail DIN

Accessoires assortis

• Boîtier mural ou encastré IP55 (avec ou sans bouton d'arrêt d'urgence)

• Déclencheur à minimum de tension série NS2-UV

• Déclencheur à émission de courant série NS2-SH

• Contacts auxiliaires frontaux série NS2-AE

• Contacts auxiliaires latéraux série NS2-AU

• Contacts auxiliaires latéraux de signalisation de défaut série NS2-FA
