Protection Triphasée Renforcée 3P+N, Calibre 25A, Courbe C
Pourquoi choisir ce produit ?

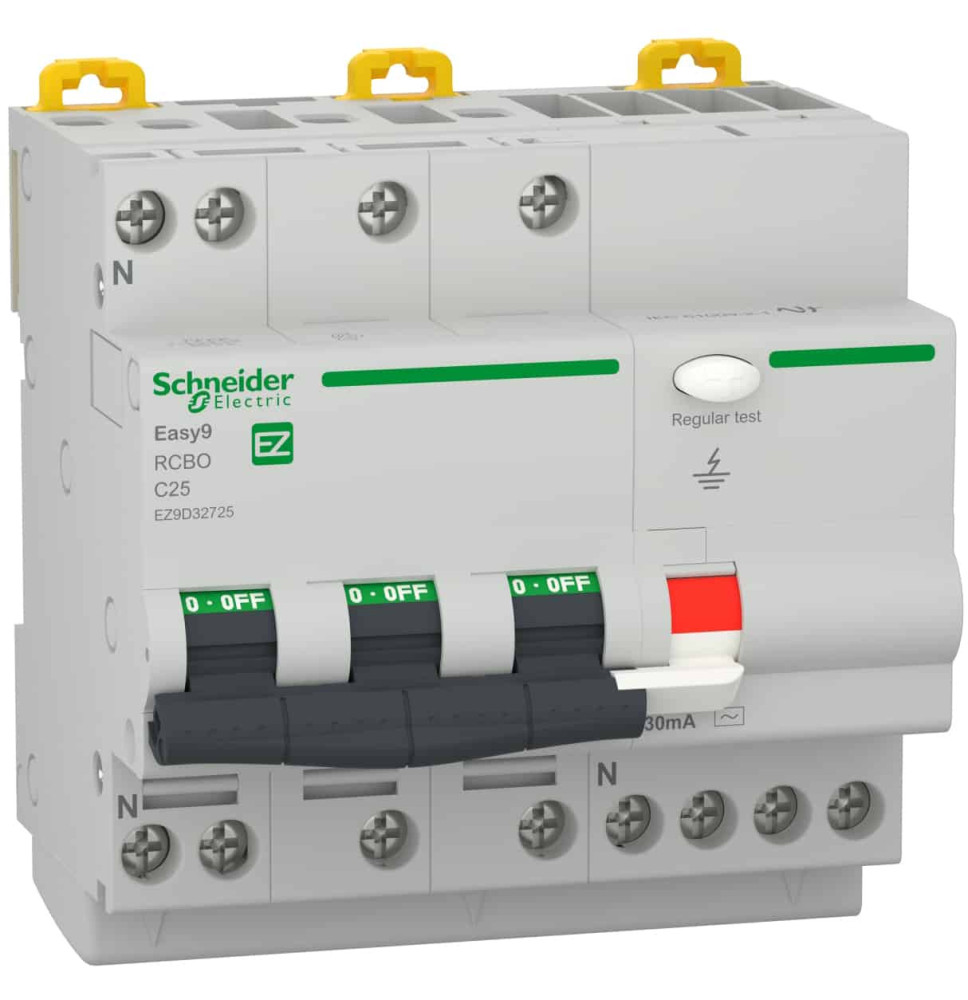

Le Disjoncteur Différentiel EZ9D32725 de la gamme Easy9 de Schneider Electric est conçu pour garantir la sécurité électrique absolue des installations triphasées (3P+N). Il combine la protection contre les surintensités (surcharges et courts-circuits) et la protection différentielle haute sensibilité contre les fuites à la terre. Ce dispositif est essentiel pour la mise en conformité des installations nécessitant un pouvoir de coupure de 4,5kA, offrant ainsi une solution fiable et durable pour les tableaux électriques résidentiels complexes et les petites structures tertiaires.
Points Forts
Haute Sécurité des Personnes : Sensibilité différentielle de 30mA assurant la protection immédiate contre les contacts directs ou indirects et minimisant les risques d'électrocution.
Protection 3P+N Complète : Gestion et coupure simultanée des trois phases et du neutre, crucial pour l'isolation et la maintenance des circuits triphasés.
Pouvoir de Coupure (PdC) Adapté : Capacité de 4,5kA à 400V CA, conforme aux exigences de coupure pour la majorité des réseaux de distribution basse tension.
Courbe de Déclenchement C : Idéal pour les applications standard avec des charges inductives modérées (éclairage, prises de courant), assurant une sélectivité optimale.
Spécifications Techniques
Le Disjoncteur Différentiel EZ9D32725 est un dispositif modulaire 4 pôles (3P+N) intégrant les fonctions de coupure magnétothermique et de détection différentielle. Il est calibré pour une intensité nominale de 25 ampères et offre un pouvoir de coupure assigné de 4,5 kiloampères sous une tension nominale de 400 volts CA. Son seuil de déclenchement différentiel, fixé à 30 milliampères, le classe parmi les protections à haute sensibilité. Le dispositif répond aux exigences de la courbe C, assurant un déclenchement magnétique entre 5 et 10 fois l'intensité nominale, une caractéristique essentielle pour gérer les pointes de démarrage classiques sans déclenchement intempestif.
Le disjoncteur différentiel Schneider Electric Easy9 EZ9D32740 est un RCBO 3P+N, calibré pour un courant nominal de 40A avec une courbe de déclenchement C. Il assure la protection contre les surintensités et les fuites à la terre grâce à une haute sensibilité de 30mA. Ce dispositif présente une capacité de coupure nominale de 4,5kA, garantissant la...
Type de Dispositif : Disjoncteur Différentiel (RCBO)
Marque : Schneider Electric
Gamme Produit : Easy9
Référence Fabricant : EZ9D32720
Configuration des Pôles : 3P + N (Quatre pôles)
Intensité Nominale (In) : 20 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Sensibilité Différentielle : 30 mA
Le disjoncteur différentiel Schneider Electric EZ9D22732, issu de la gamme Easy9, est un module 3P+N conçu pour les installations triphasées. Il offre une intensité nominale de 32A sous une courbe de déclenchement C et assure une capacité de coupure de 4.5kA. La protection différentielle intégrée agit à haute sensibilité (300mA), garantissant la...
Type de Dispositif : Disjoncteur différentiel
Référence Produit : EZ9D22740
Marque : Schneider Electric
Configuration des Pôles : 3 Pôles + Neutre (3P+N)
Courant Nominal (In) : 40 A
Sensibilité Différentielle (IΔn) : 300 mA
Pouvoir de Coupure (Icn) : 4,5 kA
Courbe de Déclenchement : Courbe C (Magnétothermique)
Application : Protection contre les...
Protection des personnes contre les chocs électriques par contact direct
Combiner la protection contre les courants de court-circuit et de surcharge
Aptitude au sectionnement selon la norme IEC 61009-1
Facile à installer avec une conception de borne unifiée et une indication de câblage
Conforme à la réglementation mondiale RoHS/Reach pour protéger votre...
Type de Produit : Disjoncteur Différentiel (RCBO)
Marque : Schneider Electric
Gamme : Easy9
Référence Fabricant : EZ9D22725
Nombre de Pôles : 3P + N
Calibre Nominal (In) : 25 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Sensibilité Différentielle (IΔn) : 300 mA
Type de Produit : Disjoncteur différentiel (RCBO)
Gamme : Easy9
Référence Schneider Electric : EZ9D32716
Configuration des Pôles : 3P+N (Tétrapolaire)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : C
Sensibilité Différentielle (IΔn) : 30 mA
Type de Différentiel : Type AC (standard pour les charges sinusoïdales)
Pouvoir de Coupure (Icu) : 4,5 kA...
Type de Produit : Disjoncteur différentiel (RCBO)
Gamme : Easy9
Fabricant : Schneider Electric
Référence : EZ9D32732
Configuration des Pôles : 3P + N (Triphasé + Neutre)
Calibre Nominal (In) : 32 A
Sensibilité Différentielle (IΔn) : 30 mA
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Tension Nominale (Un) : 400 V CA
Type de Protection...
