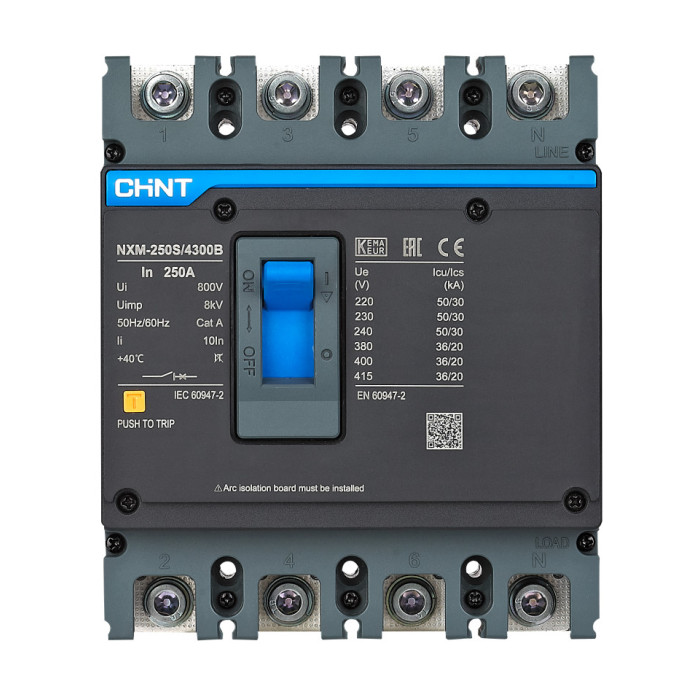

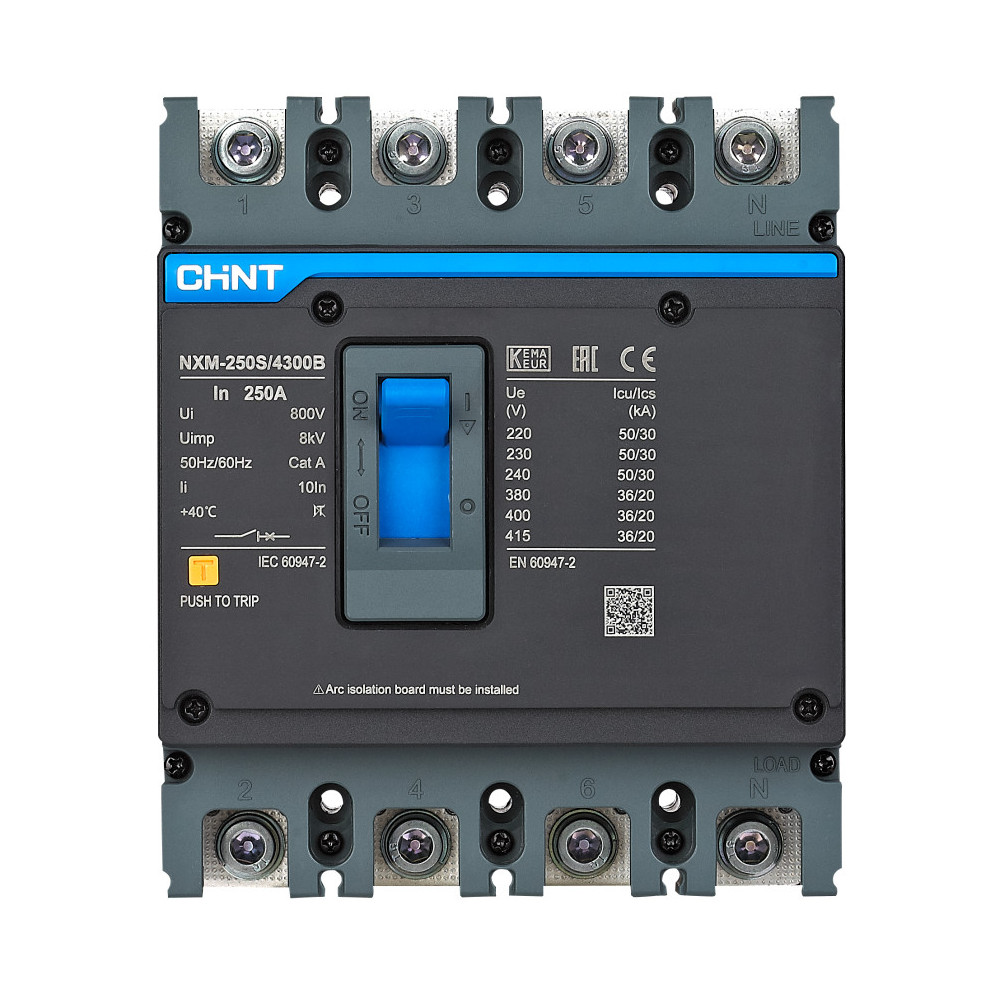

Le disjoncteur CHINT NXM 250S/4300B, référence 844343, est un appareil de protection électrique de type boîtier moulé (MCCB – Molded Case Circuit Breaker), conçu pour les installations industrielles et tertiaires nécessitant une protection fiable contre les surcharges et les courts-circuits. Ce modèle est tétrapolaire (4P), ce qui signifie qu’il protège les trois phases ainsi que le neutre, avec une capacité de coupure élevée de 30 kA et un courant nominal de 250 ampères.
Il appartient à la série NXM, réputée pour sa robustesse, sa précision de déclenchement et sa conformité aux normes internationales telles que IEC 60947-2. Ce disjoncteur est destiné à être intégré dans des tableaux de distribution basse tension, avec une installation fixe ou débrochable selon les configurations.
Le disjoncteur NXM 250S/4300B de CHINT est un appareil électromécanique de protection conçu pour interrompre automatiquement le courant en cas de défaut électrique. Son boîtier moulé assure une isolation renforcée et une protection mécanique contre les chocs, les poussières et les agents extérieurs, tout en respectant les exigences de compacité pour une intégration facile dans les armoires électriques.
Ce modèle est doté de quatre pôles, ce qui permet une coupure simultanée des trois phases et du neutre, garantissant une protection complète du circuit. Le calibrage à 250A indique sa capacité à supporter un courant continu jusqu’à cette valeur sans déclenchement intempestif. En cas de surcharge ou de court-circuit, le disjoncteur déclenche grâce à ses unités de déclenchement thermiques et magnétiques :
• Le déclencheur thermique repose sur un bilame qui se déforme sous l’effet de la chaleur générée par une surcharge prolongée, provoquant l’ouverture du circuit.
• Le déclencheur magnétique, quant à lui, réagit instantanément à une pointe de courant (court-circuit) grâce à une bobine électromagnétique qui actionne le mécanisme de coupure.
Sa capacité de coupure de 30 kA signifie qu’il peut interrompre un courant de défaut de 30 000 ampères sans subir de dommages, ce qui est essentiel dans les installations à forte puissance ou à haute densité énergétique.
Le disjoncteur est équipé d’un mécanisme de verrouillage et de réarmement manuel, avec une poignée ergonomique et des indicateurs de position (ON/OFF/TRIP) pour faciliter la maintenance. Il peut également recevoir des accessoires modulaires tels que des déclencheurs à minimum de tension, des contacts auxiliaires ou des moteurs de réarmement, selon les besoins de l’installation.
Enfin, sa référence 844343 permet une traçabilité précise pour les opérations de maintenance, de remplacement ou de commande. Ce modèle est conçu pour fonctionner dans des conditions normales d’environnement (température, humidité, altitude), avec une durée de vie électrique et mécanique élevée, garantissant fiabilité et longévité.
Le disjoncteur CHINT NXM-250E/4300B 947505 est un disjoncteur moulé tripolaire (MCCB) conçu pour assurer la protection contre les courts-circuits et les surcharges dans les installations électriques industrielles et commerciales. Ce modèle est particulièrement adapté aux environnements nécessitant une protection fiable et une capacité de coupure élevée....
139 000 F CFATTC
139 000 F CFAHT
En stock. Livré sous 24 à 72H
Le disjoncteur CHINT NXM 250S/4300B, référence 844343, est un appareil de protection électrique de type boîtier moulé (MCCB – Molded Case Circuit Breaker), conçu pour les installations industrielles et tertiaires nécessitant une protection fiable contre les surcharges et les courts-circuits. Ce modèle est tétrapolaire (4P), ce qui signifie qu’il protège les trois phases ainsi que le neutre, avec une capacité de coupure élevée de 30 kA et un courant nominal de 250 ampères.
Il appartient à la série NXM, réputée pour sa robustesse, sa précision de déclenchement et sa conformité aux normes internationales telles que IEC 60947-2. Ce disjoncteur est destiné à être intégré dans des tableaux de distribution basse tension, avec une installation fixe ou débrochable selon les configurations.
