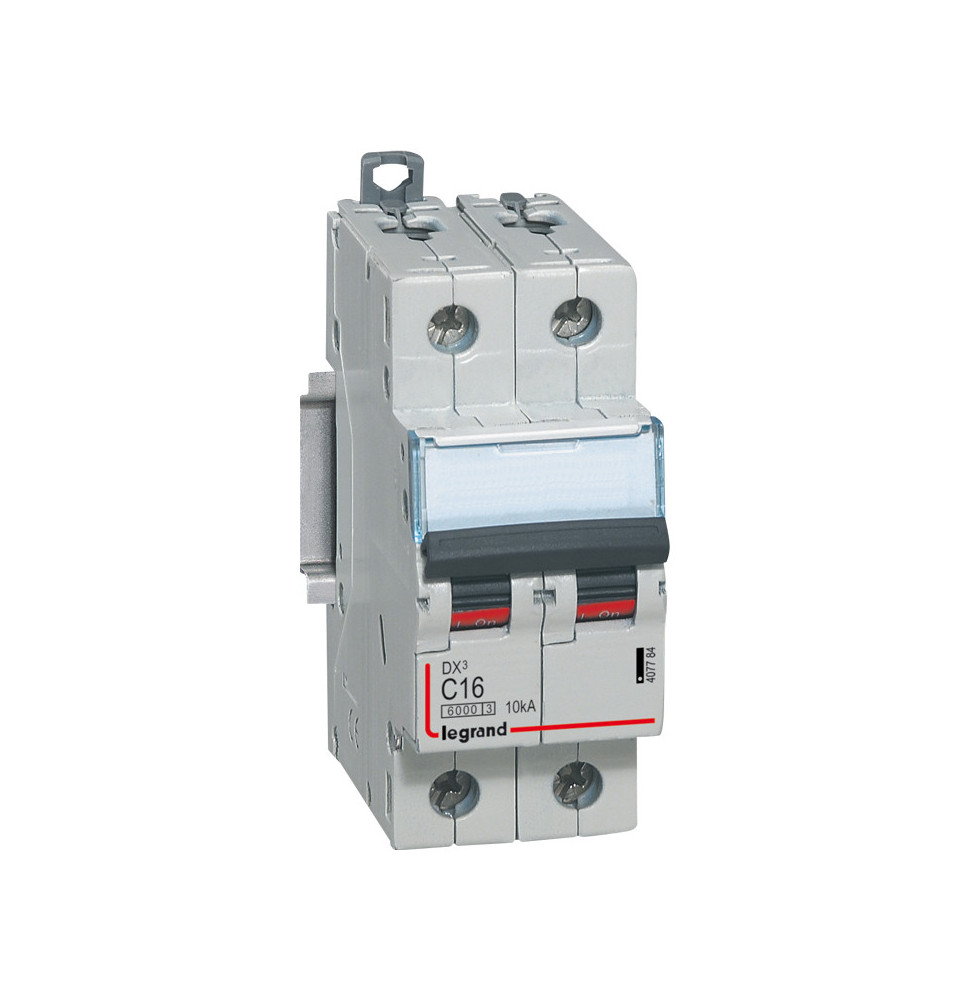

Disjoncteur Legrand DX³ 6000 10kA - 2P 16A Courbe C
La protection magnéto-thermique de référence pour les environnements exigeants
Pourquoi choisir ce produit ?
Le disjoncteur Legrand DX³ 407784 s'impose comme une solution incontournable pour les professionnels recherchant une fiabilité absolue et une protection optimale des circuits électriques. Conçu pour répondre aux normes les plus strictes du tertiaire et de l'industrie, ce dispositif bipolaire assure une interruption sécurisée du courant en cas de surcharge ou de court-circuit. Sa conception robuste et sa facilité d'intégration en font un composant clé pour garantir la continuité de service et la pérennité des installations électriques complexes.
Points Forts
Pouvoir de coupure élevé : Avec une capacité de 10kA, il garantit une sécurité maximale même en cas de courants de défaut importants.
Polyvalence d'installation : Sa courbe de déclenchement C est parfaitement adaptée aux charges usuelles et aux démarrages de moteurs modérés.
Connexion sécurisée : Le système de raccordement à vis (arrivée haute et départ bas) assure une liaison mécanique et électrique durable, limitant les risques d'échauffement.
Modularité optimisée : Son encombrement de seulement 2 modules permet une organisation rationnelle et compacte du tableau électrique.
Spécifications Techniques
Ce disjoncteur de la gamme DX³ affiche des caractéristiques de pointe avec une intensité nominale de 16A sous une tension de service comprise entre 230V~ et 400V~. Ce modèle bipolaire (2P) se distingue par sa configuration à vis haut/bas, facilitant le câblage sur rail DIN. Sa conformité au pouvoir de coupure de 6000 (selon EN 60898-1) et 10kA (selon EN 60947-2) en fait un organe de protection robuste. La courbe C intégrée permet un déclenchement magnétique entre 5 et 10 fois l'intensité nominale, offrant un compromis idéal pour la protection des circuits de prises de courant et d'éclairage dans les secteurs résidentiels et tertiaires.
Marque : Legrand
Gamme : DX³ 6000 / 10kA
Référence : 407779
Nombre de pôles : 2P (Bipolaire)
Intensité nominale (Calibre) : 4A
Courbe de déclenchement : C
Tension nominale : 230V~ à 400V~
Pouvoir de coupure : 6000A (NF EN 60898-1) / 10kA (NF EN 60947-2)
Type de connexion : Bornes à vis (Arrivée haute et départ bas)
Fréquence : 50/60 Hz
Marque : Legrand
Gamme : RX³
Référence : 419875
Nombre de pôles : 2P (2 pôles protégés)
Courant nominal (In) : 25 A
Courbe de déclenchement : C
Pouvoir de coupure : 6000 A (6 kA) selon EN 60898-1
Tension assignée d'emploi (Ue) : 400 V~
Fréquence nominale : 50/60 Hz
Encombrement : 2 modules (35 mm de largeur)
