Général :

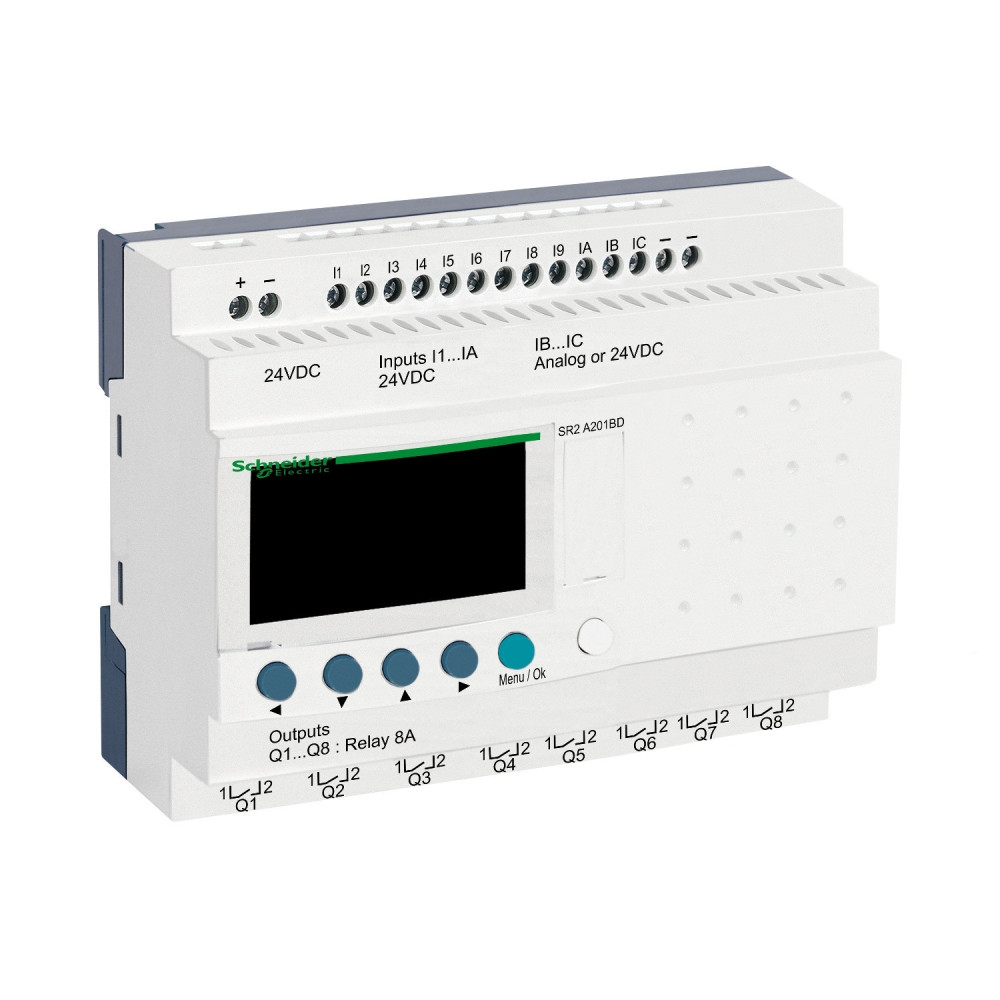

Gamme de produit : Zelio Logic ;
Type de produit : Relais intelligent compact ;
Affichage local : Avec ;
Horloge : Sans ;
Programmation : Ladder simple pour non-spécialistes ;
Mémoire : Flash EEPROM intégrée, sauvegarde jusqu’à 10 ans ;
Nombre d’entrées/sorties : 12 entrées TOR, 8 sorties relais ;
Pack Découverte : Livré avec logiciel Zelio Soft pour apprentissage ;
Alimentation :
Tension nominale : 24 V CC ;
Limites de tension : 19,2…30 V ;
Courant max : 100 mA (sans extension) ;
Puissance dissipée : 6 W (sans extension) ;
Protection inversion polarité : Avec ;
Entrées :
Nombre d’entrées logiques : 12 ;
Type : Résistive ;
Tension état 1 garanti : >= 15 V ;
Tension état 0 garanti : <= 5 V ;
Etat actuel 1 garanti : >= 1,2 mA / >= 2,2 mA selon circuit ;
Etat actuel 0 garanti : <= 0,5 mA ;
Compatibilité : Détecteurs PNP 3 fils ;
Nombre d’entrées analogiques : 2 ;
Plage analogique : 0…24 V / 0…10 V ;
Tension max : 30 V ;
Résolution : 8 bits ;
Temps de conversion : Temps de cycle du relais intelligent ;
Erreur conversion : +/- 5 % à 25 °C, +/- 6,2 % à 55 °C ;
Précision répétition : +/- 2 % à 55 °C ;
Distance fonctionnement : 10 m avec câble blindé ;
Impédance entrée : 12 kΩ (IB à IG), 7,4 kΩ (I1 à IA/IH à IR) ;
Sorties :
Nombre de sorties : 8 relais ;
Tension sortie : 5…30 V CC, 24…250 V CA ;
Type contact : NO ;
Courant thermique : 8 A par sortie ;
Durée de vie électrique : AC-12/AC-15/DC-12/DC-13 jusqu’à 500 000 cycles ;
Pouvoir commutation : >= 10 mA à 12 V ;
Taux de fonctionnement : 0,1 Hz à Ie, 10 Hz à vide ;
Durée vie mécanique : 10 000 000 cycles ;
Tension assignée de tenue aux chocs : 4 kV ;
Horloge et temps de réponse :
Horloge : Sans ;
Temps de réponse sortie relais : 10 ms état 0→1, 5 ms état 1→0 ;
Mécanique et raccordement :
Mode de raccordement : Bornes à vis 0,2…2,5 mm² semi-solide, rigide ou flexible avec embout ;
Couple de serrage : 0,5 N.m ;
Catégorie de surtension : III ;
Poids net : 0,38 kg ;
Environnement et normes :
Immunité micro-coupures : 1 ms ;
Certifications : GOST, CSA, GL, UL, C-Tick ;
Normes : CEI 61000-4-5, CEI 61000-4-6 niveau 3, CEI 60068-2-6 Fc, CEI 61000-4-12, CEI 61000-4-11, CEI 61000-4-3, CEI 61000-4-2 niveau 3, CEI 60068-2-27 Ea, CEI 61000-4-4 niveau 3 ;
Degré protection : IP20 bornier, IP40 panneau ;
Perturbation radiée/conduite : Classe B ;
Degré pollution : 2 ;
Température fonctionnement : -20…55 °C ;
Température stockage : -40…70 °C ;
Altitude fonctionnement : 2000 m ;
Altitude max transport : 3048 m ;
Humidité relative : 95 % sans condensation ;
Emballage :
Type emballage : PCE / S03 ;
Nombre unités : 1 / 20 ;
Dimensions : 6,5×10×13,3 cm / 30×30×40 cm ;
Poids : 360 g / 7,62 kg.
