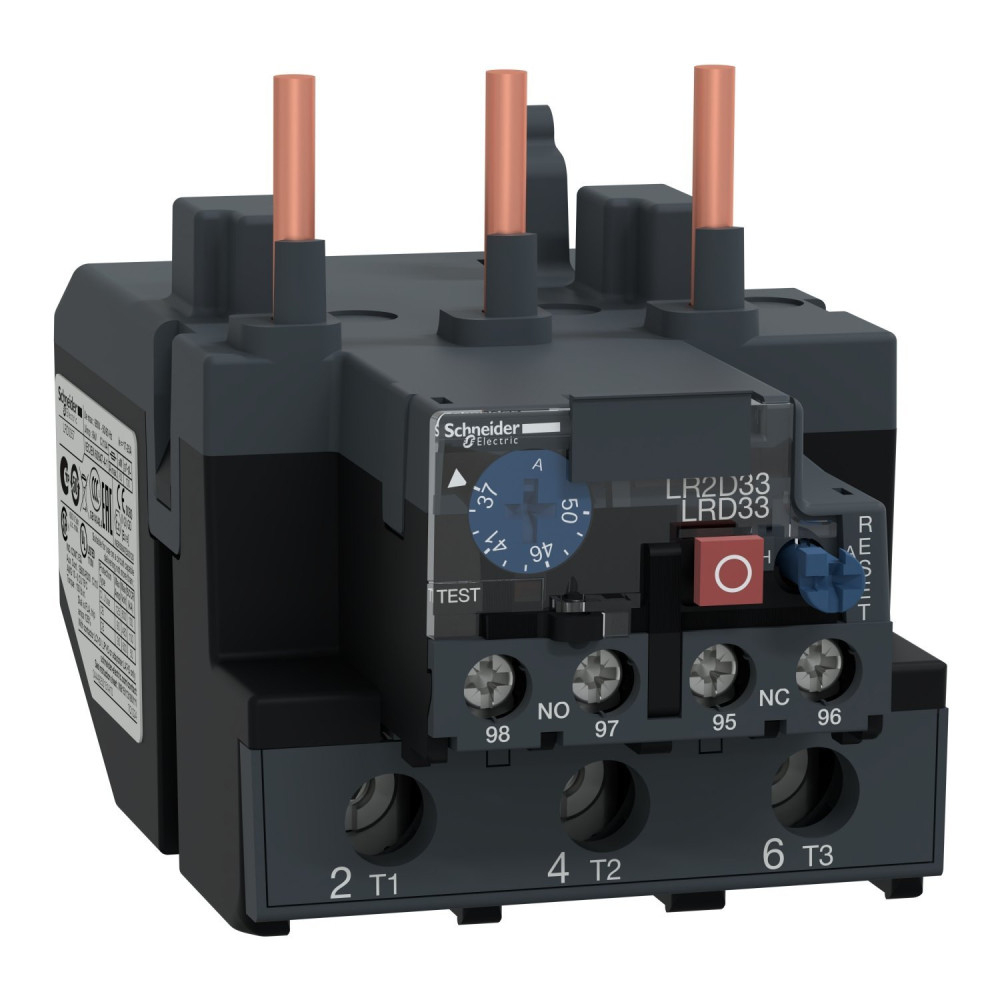

Le TeSys LRD est un relais thermique différentiel de la gamme TeSys, utilisé pour la protection moteur. Il est compatible avec les contacteurs LC1D80 et LC1D95, et fonctionne sur réseau AC ou DC. Sa plage de réglage thermique va de 37 à 50 A, avec une sensibilité à la perte de phase et une compensation en température de -20 à 60 °C. Il possède deux contacts auxiliaires (1 NO + 1 NF) et un seuil de déclenchement conforme à la norme CEI 60947-4-1. Le relais inclut des boutons de commande rouge (stop) et bleu (reset). Il se monte sous le contacteur ou sur rail/platine avec accessoires. Son courant thermique conventionnel est de 5 A pour la signalisation, avec une tension d’isolement allant jusqu’à 1000 V.
.png)
Mobile Money, Espèce, Chèque, Virement bancaire
Hors intérieur & l'international
Téléphone et WhatsApp au 0564240505
Gamme : TeSys
Nom du produit : TeSys LRD ; TeSys Deca
Type de produit ou équipement : Relais surcharge thermique différentiel
Nom de l'appareil : LRD
Utilisation du relais : Protection moteur
Compatibilité produit : LC1D95 ; LC1D80
Type de réseau : CC ; CA
Classe de surcharge thermique : Classe 10A se conformer à CEI 60947-4-1
Zone de réglage de protection thermique : 37…50 A
[Ui] tension assignée d'isolement :
Circuit de puissance : 1000 V se conformer à CEI 60947-4-1 ;
Circuit de puissance : 600 V se conformer à CSA ;
Circuit de puissance : 600 V se conformer à UL .
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec accessoires spécifiques ; Rail avec accessoires spécifiques ; Sous le contacteur
Seuil de déclenchement : 1,14 ± 0,06 Ir se conformer à CEI 60947-4-1
Composition contact auxiliaire : 1 NO + 1 NF
[Ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible :
0,72 A à 500 V AC-15 pour circuit de signalisation ;
0,06 A à 440 V DC-13 pour circuit de signalisation
[Ue] tension assignée d'emploi : 1000 V CA 0 à 400 Hz pour circuit de puissance se conformer à CEI 60947-4-1
Calibre du fusible à associer :
4 A gG pour circuit de signalisation ;
4 A BS pour circuit de signalisation
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-1
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande :
Rouge bouton poussoir : stop ;
Bleu bouton poussoir : remise à zéro
Compensation en température : -20…60 °C
Mode de raccordement :
Circuit de puissance :
borniers à vis-étrier 1 câble(s) 4…35 mm² flexible sans embout ;
borniers à vis-étrier 1 câble(s) 4…35 mm² flexible avec embout ;
borniers à vis-étrier 1 câble(s) 4…35 mm² rigide sans embout
Circuit de commande :
borniers à vis-étrier 2 câble(s) 1…2,5 mm² flexible sans embout ;
borniers à vis-étrier 2 câble(s) 1…2,5 mm² flexible avec embout ;
borniers à vis-étrier 2 câble(s) 1…2,5 mm² rigide sans embout
Couple de serrage :
Circuit de commande : 1,7 N.m - sur borniers à vis-étrier ;
Circuit de puissance : 9 N.m - sur borniers à vis-étrier
Hauteur : 81 mm
Largeur : 70 mm
Profondeur : 115 mm
Poids Net : 0,51 kg .
