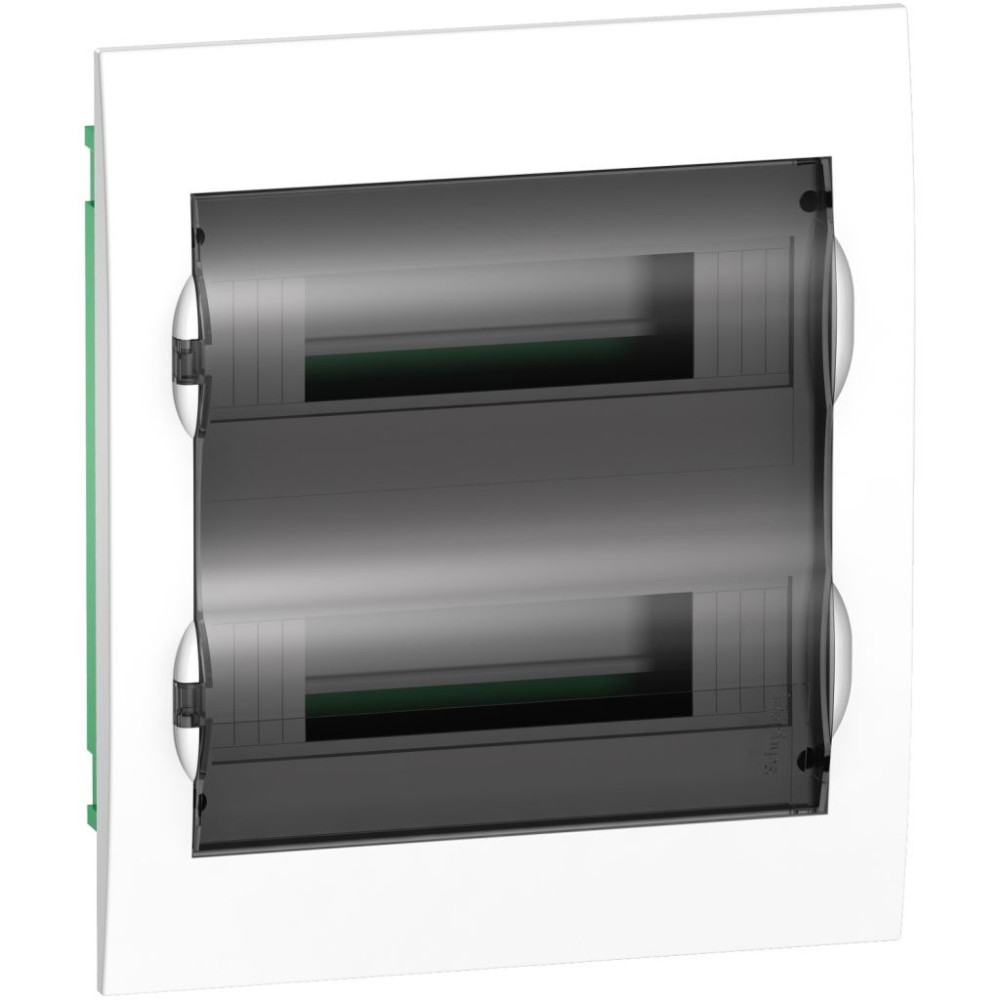

Boîtier modulaire - armoire encastrée 24 modules - porte fumée - avec borniers E/N Easy9 Schneider Electric - EZ9E212S2F

Caractéristiques principales

• Gamme : Easy9

• Type de produit : Enveloppe modulaire

• Type de coffret : Boîtier modulaire encastré

• Nombre de rangées : 2

• Nombre de modules par rangée (18 mm) : 12

• Nombre total de modules : 24

• Type de rail : DIN

• Pas de 9 mm : 24

• Type d’installation : Intérieure, à encastrer

• Type de bornier : Terre / neutre (vissé)

• Nombre de borniers : 2 (Terre et neutre) avec 17 sorties chacun

• Entrée de câble : Par tube

• Type de porte : Fumée translucide

• Ouverture de la porte : Réversible à 180°

Caractéristiques électriques

• Courant nominal [In] : 63 A

• Tension assignée d’emploi [Ue] : 400 V CA

• Tension d’isolement [Ui] : 500 V

• Tension de tenue aux chocs [Uimp] : 2,5 kV

Caractéristiques mécaniques

• Matière du coffret : Plastique auto-extinguible

• Couleur : Blanc (RAL 9003)

• Hauteur : 345 mm

• Largeur : 300 mm

• Profondeur : 100 mm

• Poids net : 1,4 kg

Performances et environnement

• Indice de protection :

  • IP40 (porte fermée – CEI 60529)

  • IP30 (porte ouverte – CEI 60529)

• Résistance aux chocs : IK07 (CEI 62262)

• Degré de pollution : 2

• Tenue au feu : 650 °C pendant 1800 s (CEI 60695-2-10)

• Normes : CEI 60670-1 / CEI 60670-24

• Température de fonctionnement : -5 °C à +60 °C

• Température de stockage : -15 °C à +70 °C

Dimensions de l’emballage

• Type d’emballage : PCE

• Nombre d’unités par paquet : 1

• Dimensions (L × l × h) : 35 × 30 × 10 cm

• Poids emballé : 1,29 kg

Avantages

• Design moderne et discret adapté aux installations résidentielles

• Porte fumée réversible à 180° pour une intégration aisée

• Coffret robuste et auto-extinguible pour une sécurité renforcée

• Bornes terre/neutre vissées préinstallées pour un câblage rapide

• Conformité totale aux normes CEI et excellente tenue mécanique

Applications

• Tableaux électriques domestiques

• Petits bâtiments tertiaires et logements collectifs

• Extensions de circuits modulaires

• Projets d’aménagement intérieur nécessitant une armoire esthétique et fonctionnelle
