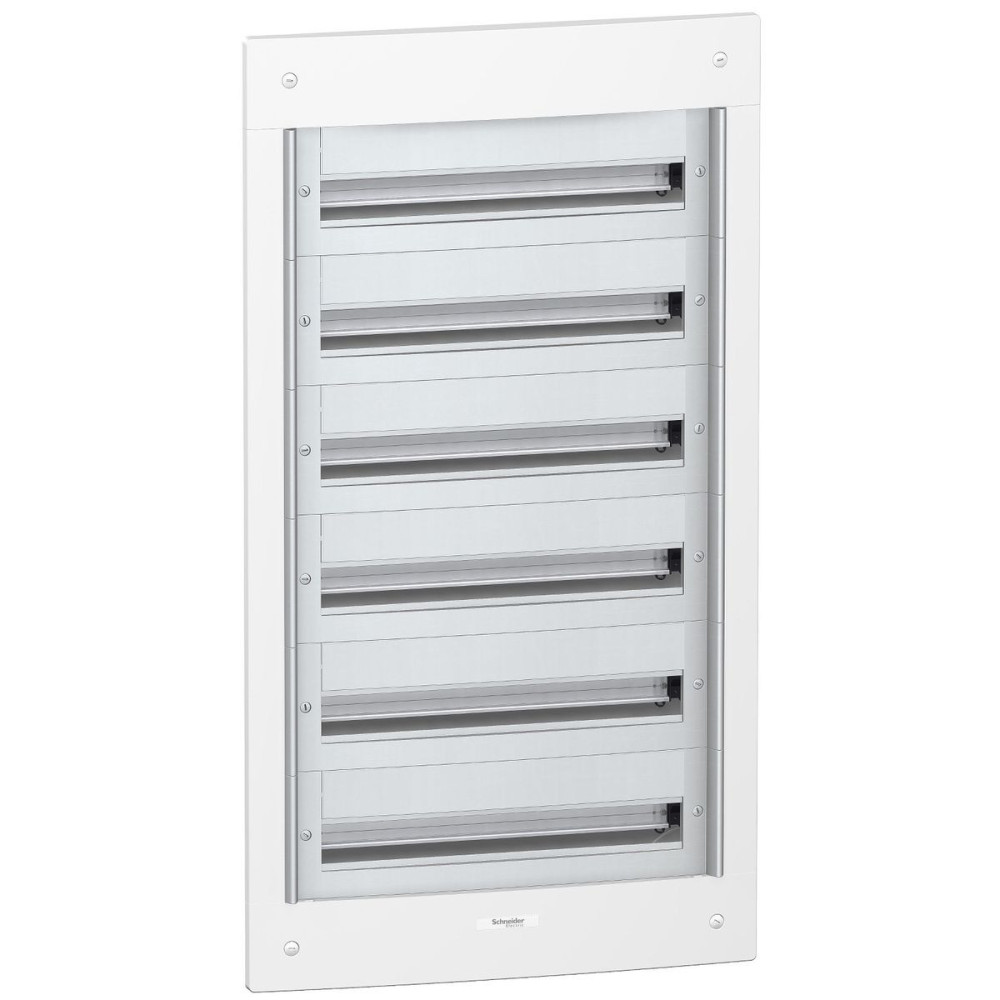

Principales
- Gamme: Pragma
- Type de produit ou équipement: Enveloppe
- Type de coffret: Coffret de répartition
- Largeur: Mural: 570 mm
- Extérieur: 610 mm
-Hauteur: Mural: 1080 mm Extérieur: 1110 mm
- Profondeur: Extérieur : 30 mm Mural : 95 mm
- Nombre de modules 18mm par rangée: 24
- Nombre de rangées horizontales: 6
- Classe d'isolation électrique: Classe II Double isolation
- Equipement fournis: 1 x étiquette de repérage 1 x kit de marquage 1 x bornier 1 x bande d'obturateur
- Type de porte: Sans
Complémentaires
- Installation du coffret: Affleurant
- Pas de 9 mm: 48
- Nombre total de modules de 18 mm: 144
- Puissance dissipée en W: 156 W
- In courant assigné d'emploi: 160 A
- Type de rail: DIN
- Description de la plaque de montage: Sans plaque de montage
- Entrée de câble: Câble ou tube Plaques amovibles Pré-découpages latéraux
- Compatibilité des répartiteur, peigne, JdB: Compatible XE
- Nombre de borniers: 1 terre (rapide) avec 48 sortants
- Départs du bornier répartiteur: 1 x 50 mm² pour terre 3 x 25 mm² pour terre 44 x 6 mm² pour terre
- Matière du coffret: Partie arrière: techno plastique Face avant: techno plastique Partie arrière: métal Face avant: métal
- Couleur: Enveloppe: blanc (RAL 9016) Face avant: gris (RAL 7004)
- Pays cible: France Belgique
- Profondeur d'encastrement: 95 mm
- Profondeur intérieure: 93 mm
Environnement
- Tenue au feu: Face avant: 750 °C Partie arrière: 850 °C
- Degré de protection IP: IP30 sans porte IP40 avec porte
- Tenue aux chocs IK: IK08 sans porte: IK09 avec porte
- Catégorie de surtension: II
- Température de l'air ambiant en fonctionnement: -25…60 °C
- Normes: CEI 60670-1 CEI 60670-24 CEI 61439-1 CEI 61439-3
Emballage
- Type d'emballage 1: PCE
- Nombre d'unité par paquet: 1
- Hauteur de l'emballage 1: 15,5 cm
- Largeur de l'emballage 1: 64,5 cm
- Longueur de l'emballage 1: 113,5 cm
- Poids de l'emballage (Kg): 19,25 kg
