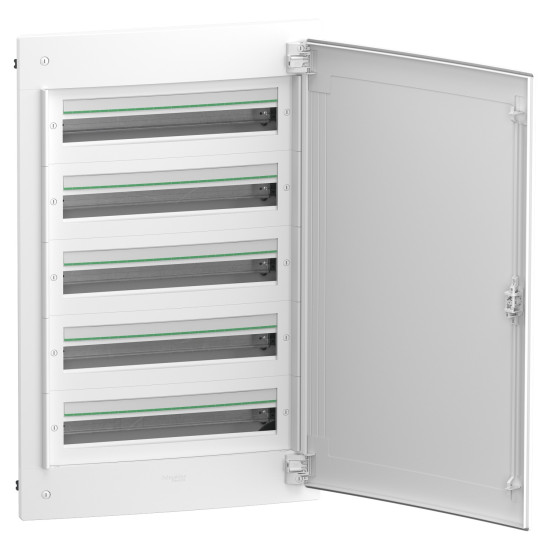

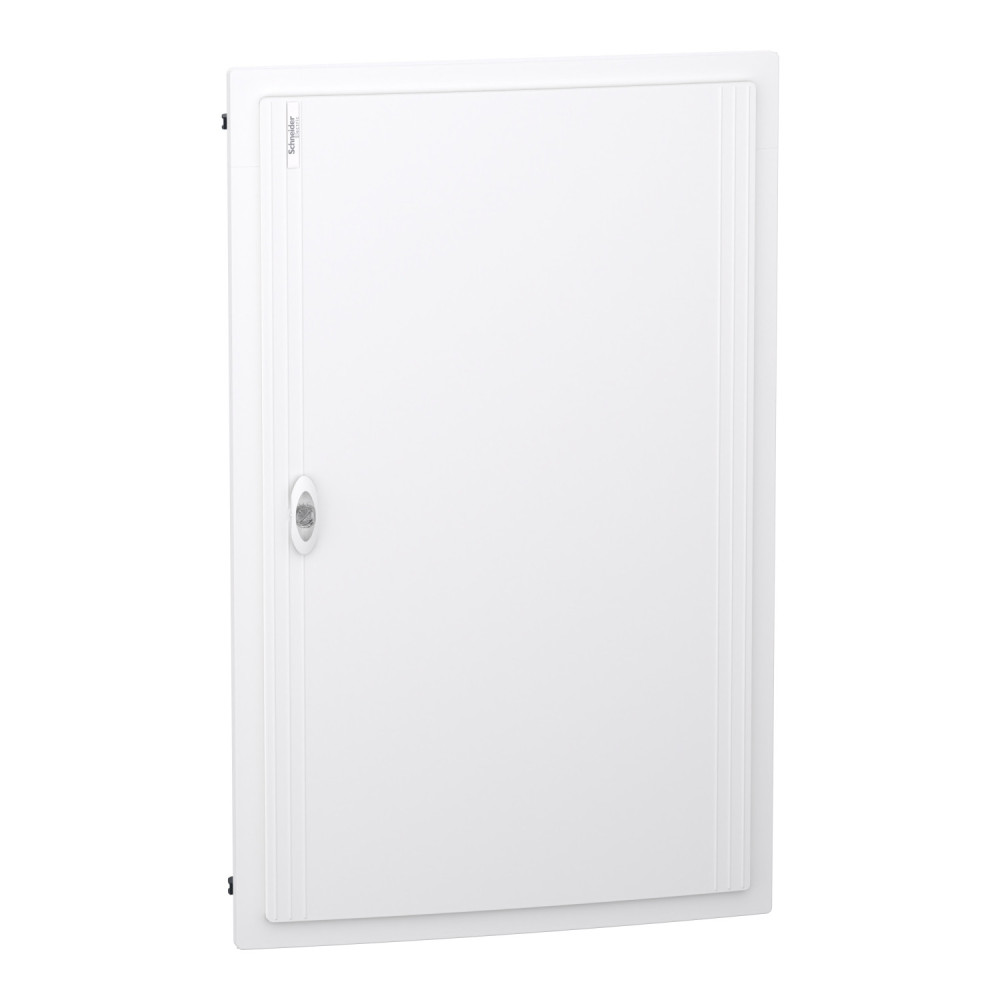

Le coffret PrismaSeT XS est un coffret encastrable pour distribution électrique intérieure destiné aux secteurs résidentiel et tertiaire. Il comporte 5 rangées de 24 modules (120 modules au total), IP40 et IK09 avec porte fermée, fabriqué en technoplastique et métal avec rails DIN amovibles. Il inclut un bornier de terre 48 sorties, bande d’obturation, porte, plastron, plaque arrière et accessoires de fixation. Courant nominal 125 A, tension 400 V. Conçu pour une installation ergonomique, entrée de câbles par haut ou bas, compatible avec appareillages modulaires et distributeur vertical Acti9 VDIS, conforme aux normes CEI 60670-1/24 et certifié IMQ.
Gamme : PrismaSeT ; Nom : XS ; Type : Enveloppe ; Type de coffret : Coffret de répartition ; Installation : Affleurant.
Applications : Distribution électrique intérieure ; Secteurs résidentiel et tertiaire ; Compatible avec appareillages modulaires et produits embrochables Schneider ; Peut accueillir un distributeur vertical Acti9 VDIS.
Dimensions et capacité : Largeur totale : 610 mm ; Largeur intégrée : 570 mm ; Hauteur totale : 960 mm ; Hauteur intégrée : 930 mm ; Profondeur totale : 151 mm ; Profondeur intégrée : 96 mm ; Profondeur intérieure : 80 mm ; Modules par rangée : 24 ; Nombre de rangées : 5 ; Nombre total de modules : 120 ; Pas de 9 mm : 240.
Équipements fournis : 5 étiquettes de repérage ; 5 protections d’étiquette ; 1 bornier (terre 48 sorties : 6x25mm² + 42x4mm²) ; 2 bandes d’obturation ; 1 porte ; 5 rails DIN ; 4 matériels de fixation de câbles ; 1 plaque arrière ; Type de plastron : modulaire ; Type de porte : opaque ; Type de rail : DIN symétrique ; Plaque de montage : sans ; Pièces amovibles : rails DIN.
Puissance et courant : Puissance dissipée : 133 W ; Courant nominal [In] : 125 A ; Tension assignée d’isolement [Ui] : 400 V.
Câblage et borniers : Entrée de câble : câble ou tube ; Plaques découpées et amovibles ; Mode de raccordement : vis et push-in selon type de fil (terre, flexible ou rigide).
Matière et couleur : Partie arrière : technoplastique et métal ; Enveloppe : technoplastique ; Plastron : technoplastique ; Porte : métal ; Poids net : 22,22 kg ; Couleur : blanc RAL 9003.
Protection et normes : IP40 avec porte fermée ; IK09 avec porte fermée ; Catégorie de surtension : II ; Tenue au feu : plaque arrière 850 °C, enveloppe et plastron 750 °C ; Température de fonctionnement : -25…60 °C ; Normes : CEI 60670-1, CEI 60670-24 ; Label qualité : IMQ.
Emballage : Unité : 1 PCE ; 23 × 63,5 × 99 cm ; 18,21 kg ; Carton 5 unités : 122 × 80 × 120 cm ; 108 kg.
Avantages et ergonomie : Installation facile et flexible ; Rail DIN déclipsables ; Design tendance et attrayant ; Protection maximale avec porte intégrée.
