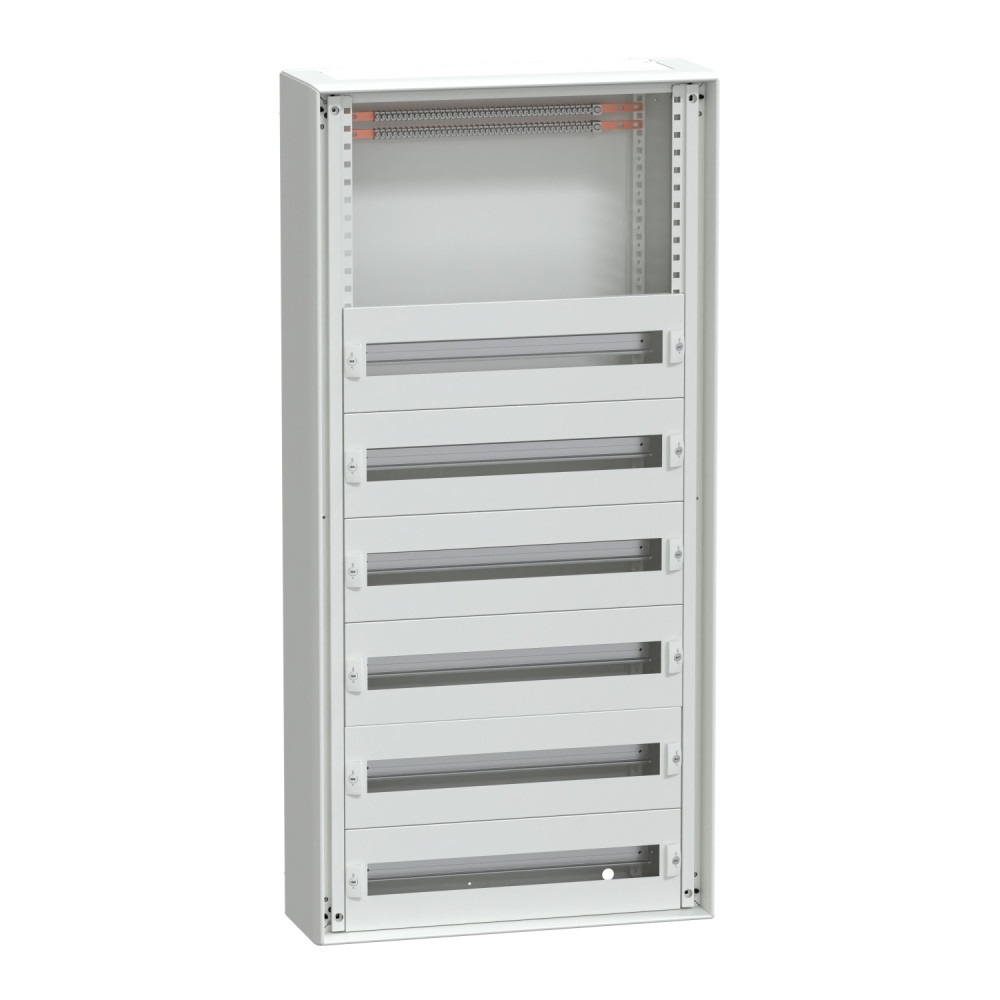

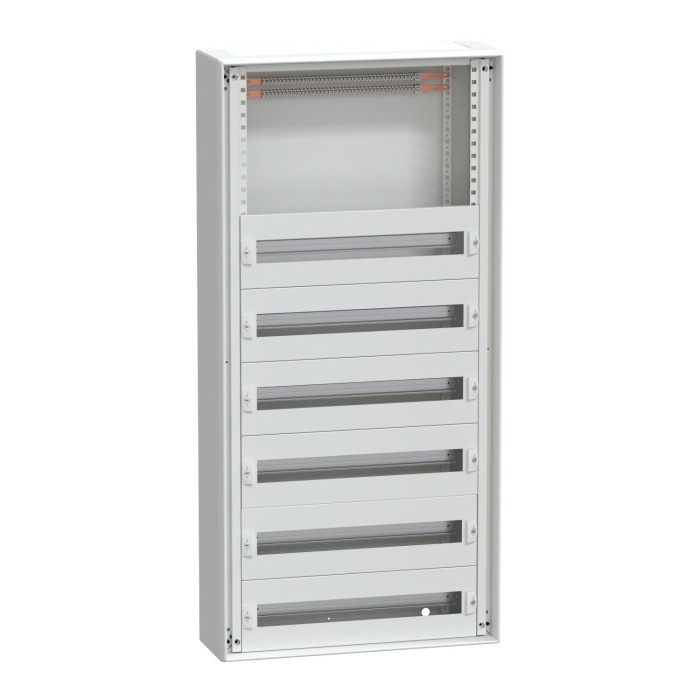

Coffret 6 rangées - 24M - Pack 250 - IP30 PrismaSeT G Schneider Electric - LVS08068

Principales :

Gamme : PrismaSeT ;
Gamme de produit : PrismaSeT G ;
Nom du produit : PrismaSeT Pack 250 ;
Type de produit : Enveloppe ;
Application : Distribution électrique BT ;
Type de coffret : Boîtier modulaire livré en kit ; Armoire métallique ; Armoire intérieure ;
Description : Coffret mural – largeur 600 mm ;
Équipements fournis : 1 enveloppe ; 2 kits de mise à la terre ; 6 plastrons ; 6 rails modulaires.

Informations complémentaires :
Peut être juxtaposé ou superposé ;
Plaque frontale : Modulaire ;
Zone 6M libre à commander séparément ;
Modules verticaux : 24 ;
Rangées horizontales : 6 ;
Modules 18 mm par rangée : 24.

Normes :
CEI 61439-1 ;
CEI 61439-2 ;
CEI 62208.

Certifications :
ASTA ;
EAC.

Complémentaires :

Tension d’isolement Ui : 1000 V ;
Fréquence : 50/60 Hz ;
Courant nominal In : 250 A ;
Courant de court-circuit : 50 kA ;
Courant Icw : 25 kA 1s ;
Courant Ipk : 53 kA ;
Classe d’isolation : Classe I ;
Matière : Acier traité ;
Protection : Électrophorèse + poudre époxy ;
Finition : Texturé ; Mat ;
Couleur : Blanc RAL 9003 ;
Dimensions : L 595 mm ; H 1230 mm ; P 205 mm ;
Poids net : 24 kg ;
Quantité : Lot de 1.

Environnement :

Protection IP :
IP30 (plastron) ;
IP40 (porte) ;
IP41 (porte + auvent) ;
IP43 (porte + auvent + joint).

Tenue aux chocs IK :
IK07 (plastron) ;
IK08 (porte transparente) ;
IK10 (porte pleine).

Tenue mécanique :
Essais sismiques 2,5G.

Emballage :

Type 1 : PCE ; Quantité : 1 ; H 16,5 cm ; L 65,5 cm ; Lg 129 cm ; Poids : 26,4 kg.
Type 2 : PAL ; Quantité : 10 ; H 90 cm ; L 131 cm ; Lg 202 cm ; Poids : 287 kg.
