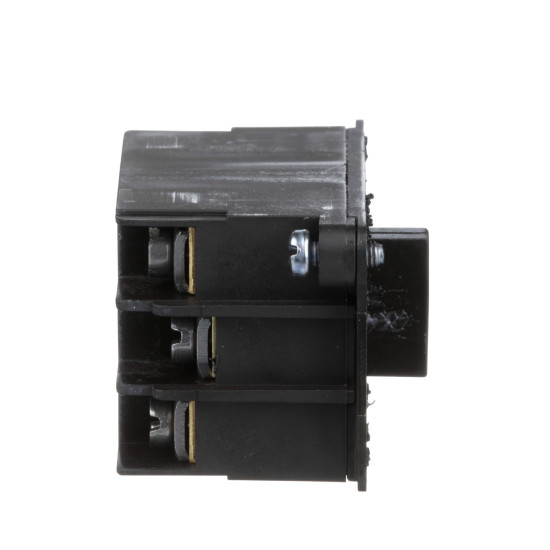

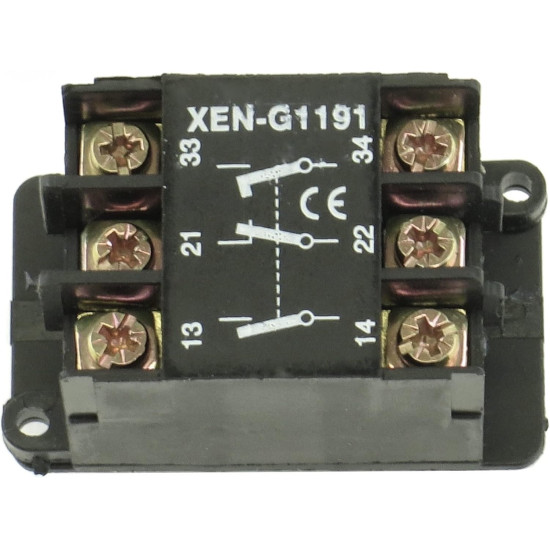

Bloc de contact à rappel - 1O + 2F - montage frontal - Harmony XAC Schneider Electric - XENG1191

Marque : Schneider Electric ;
Gamme de produits : Harmony XAC ;
Type de produit : Bloc de contacts ;
Nom de composant : XENG ;
Application : Télécommande – commande 2 vitesses.

Fonction et usage :

Fonction : Remplacement et configuration de boutons-poussoirs et sélecteurs ;
Type de bloc : Unique ;
Appareil de commande : Rappel de ressort ;
Compatibilité : Stations pendantes XACM et XACB, têtes XACA ;
Montage : Montage avant.

Contacts et performances :

Configuration des contacts : 2 NO + 1 NC ;
Fonctionnement des contacts : À action dépendante, échelonné ;
Durée de vie mécanique : 1 000 000 de cycles ;
Effort d’actionnement : 18 N ;
Courant thermique admissible : 10 A.

Caractéristiques électriques :

Tension d’isolement : 600 V ;
Tenue aux chocs : 6 kV ;
Protection court-circuit : Fusible gG 10 A ;
Catégories d’emploi : AC-15 et DC-13 selon IEC 60947-5-1.

Raccordement et installation :

Mode de raccordement : Bornes à vis-étriers ;
Section de câble : 0,5 à 2,5 mm² ;
Marquage : Repérage clair des contacts et bornes ;
Indice de protection : IP20.

Environnement et robustesse :

Température de fonctionnement : -25 à +70 °C ;
Température de stockage : -40 à +70 °C ;
Résistance aux vibrations : 15 gn ;
Résistance aux chocs mécaniques : 100 gn.

Normes et certifications :

Normes : IEC 60947-5-1, UL 508, CSA C22.2 No 14 ;
Catégorie de surtension : Classe II.
