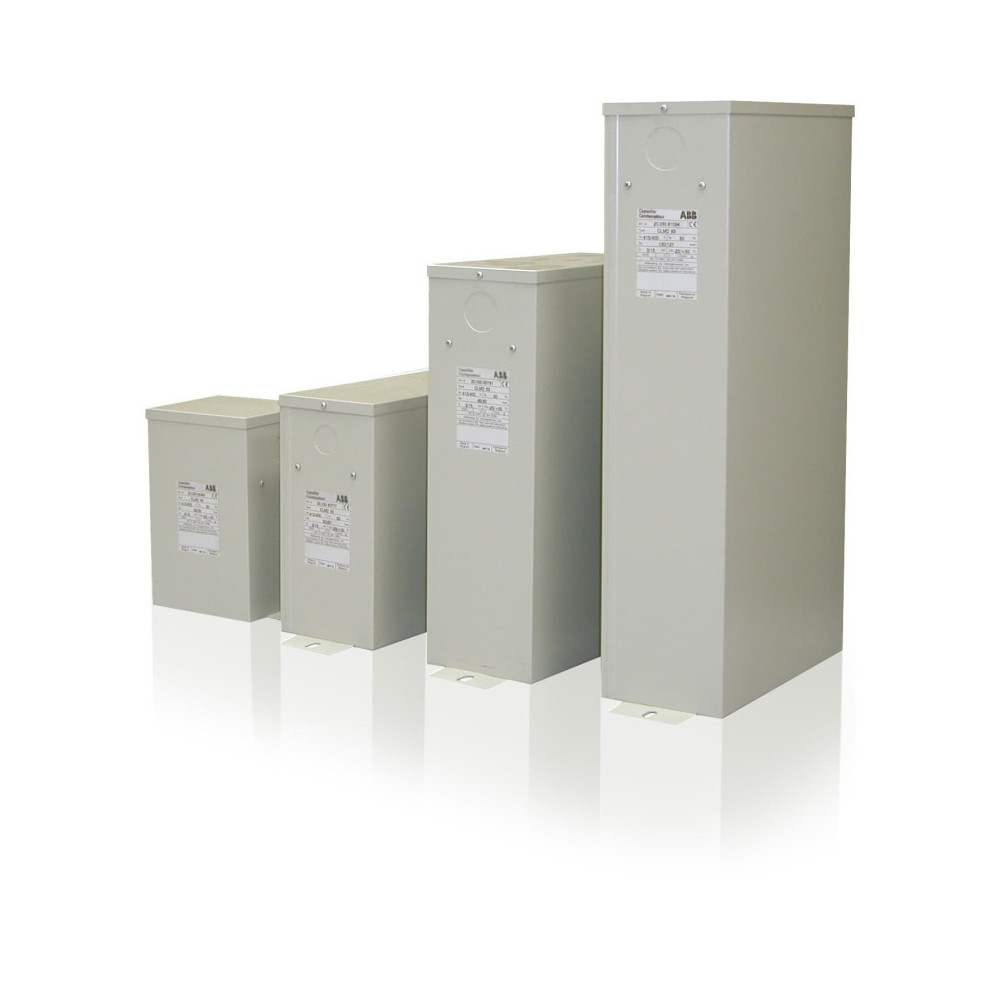

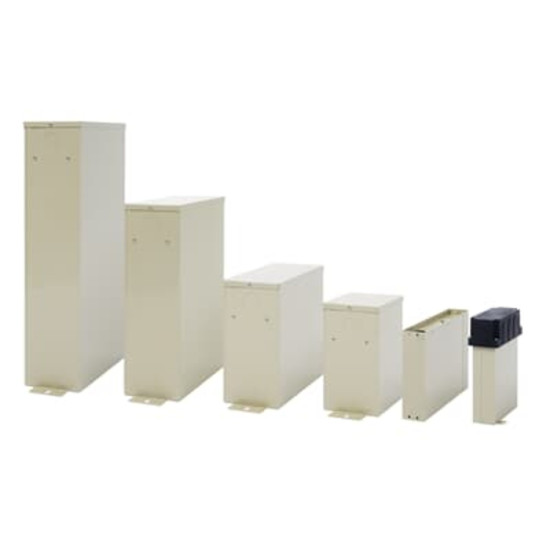

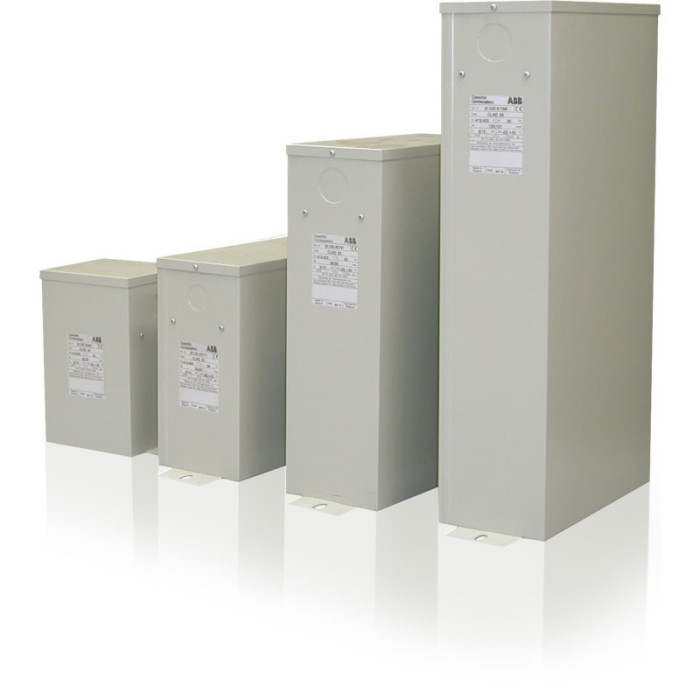

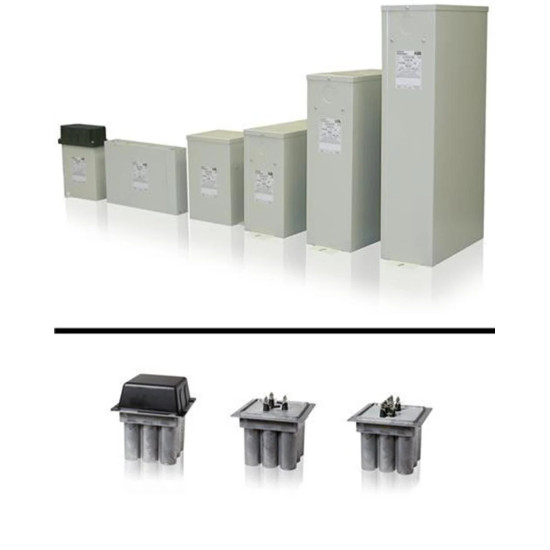

Batterie de condensateurs ABB CLMD63 – 60 kVAr / 400 V
2GCA280982A0030
Module de correction du facteur de puissance ABB de la série CLMD63, conçu pour les installations basse tension triphasées. Il délivre une puissance de 60 kVAr (ou 65 kVAr selon tension réseau) à 400/415 V, avec boîtier robuste et dispositifs de sécurité intégrés. Idéal pour les banques de compensation industrielles exigeantes.
Caractéristiques techniques
Série / Type : CLMD63
Référence : 2GCA280982A0030
Puissance réactive : 60 kVAr à 400 V (65 kVAr à 415 V)
Tension nominale : 400 / 415 V triphasé
Nombre de pôles : 3P (triphasé)
Protection : Boîtier acier galvanisé (IP42 standard pour CLMD63)
Température ambiante : –25 °C à +55 °C (norme catégorie D)
Résistances de décharge : Intégrées, assurant la décharge < 50 V en 1 minute après l’arrêt
Tolérance capacité : 0 % à +10 %
Surtension admissible : Jusqu’à +10 % en fonctionnement intermittent
Surintensité permanente : Jusqu’à +30 % en fonctionnement continu
Dimensions : Hauteur ≈ 485 mm ; Largeur variable selon montage
Avantages & usages
• Améliore notablement le facteur de puissance des installations industrielles, ce qui réduit les pénalités tarifaires appliquées par les fournisseurs d’énergie.
• Diminue les pertes dans les câbles et les transformateurs en limitant les courants réactifs.
• Conçu pour une intégration facile dans les armoires et bancs de compensation modulaires.
• Dispositifs de sécurité (résistances de décharge) assurent que le module ne reste pas sous tension dangereuse après arrêt.
• Fiabilité accrue grâce à la technologie CLMD — bonne tenue aux surtensions, stabilité de la capacité, longue durée de vie.
