Solution de Montage Modulaire et Robuste pour Appareils de Coupure NSX
Pourquoi choisir ce produit ?

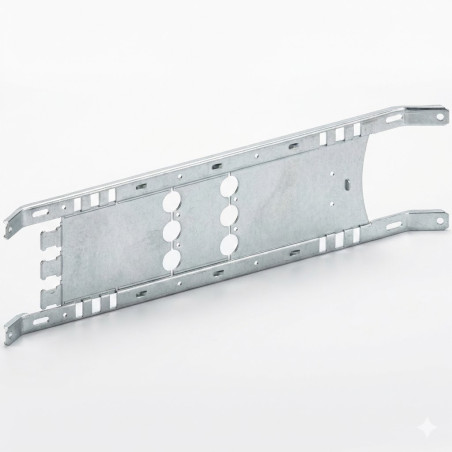

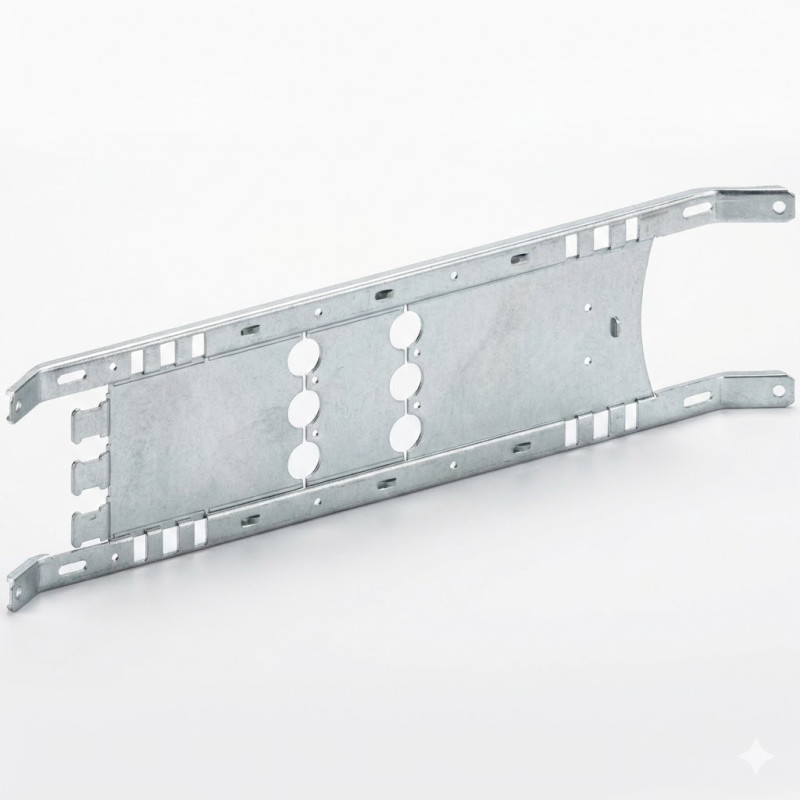

La platine PrismaSeT-P est un composant essentiel conçu pour garantir l'intégration mécanique et électrique sans faille des disjoncteurs et interrupteurs-sectionneurs de la gamme ComPacT NSX/NSX Vigi (100-250 A). Destinée aux professionnels exigeants, cette platine assure une installation fixe tripolaires parfaitement alignée et stable, un facteur critique pour la fiabilité opérationnelle dans les tableaux de distribution principaux et secondaires. Sa conception standardisée permet une mise en œuvre rapide et une conformité normative au sein de l'écosystème PrismaSeT.
Points Forts
Compatibilité Électrique Précise : Conçue spécifiquement pour les appareils de coupure ComPacT NSX/NSX Vigi couvrant la plage de 100 à 250 A en configuration tripolaire.
Stabilité Optimale : Configuration de montage fixe et horizontale assurant une résistance mécanique maximale et une réduction des contraintes sur le raccordement.
Intégration Maneton : Supporte l'opération des appareils via le mécanisme à maneton (toggle), maintenant la commande locale directe de l'appareil de coupure.
Dimensions Modulaires : Largeur de 650 mm et hauteur de 3 modules, permettant une optimisation spatiale et une gestion cohérente des façades d'armoire.
Spécifications Techniques
Cette platine d'installation appartient à la gamme PrismaSeT-P et est exclusivement dédiée au support des dispositifs de coupure tripolaires ComPacT NSX et NSX Vigi, ciblant la plage de courant nominal comprise entre 100 et 250 ampères. Le montage est conçu pour être fixe et s'opère sur une orientation horizontale. La structure est adaptée aux appareils utilisant un mécanisme d'actionnement par maneton. En termes de dimensions physiques, la platine présente une largeur hors tout de 650 millimètres, s'intégrant dans un espace de 3 modules de hauteur dans l'armoire ou le tableau.
Le répartiteur Linergy FM est un module de distribution d’énergie conçu pour alimenter efficacement une rangée complète de disjoncteurs modulaires. Il se monte directement sur un rail DIN, et s’intègre parfaitement dans les enveloppes PrismaSeT G, PrismaSeT P, Prisma PH, ainsi que dans les coffrets Spacial. Grâce à son système de connexion rapide, il...
Plastron en tôle d’acier traité, conçu pour les enveloppes PrismaSeT P & G. Monté sur la face avant du coffret ou de l’armoire, il protège efficacement l’utilisateur contre l’accès aux parties actives sous tension.
Gamme : Linergy FM
Type de produit ou équipement : Alimentation de l'appareil / Répartiteur de rangée
Description des pôles : 3P + N
Support de montage : Rail DIN (compatible face arrière pleine ou rainurée)
Tension assignée d'emploi ([Ue]) : 690 V CA
Tension assignée d'isolement ([Ui]) : 750 V CA 50/60 Hz
Tension assignée de tenue aux chocs ([Uimp]) : 8...
Type de Produit : Gaine d'extension posée au sol pour Prisma G
Compatibilité Coffret : Largeurs 600 mm ou 850 mm
Distribution Électrique : Basse tension
Traitement de Surface : Électrophorèse, poudre de polyester époxy polymérisé à chaud
Couleur / Finition : Blanc (RAL 9001) / Mat ou Lisse
Installation : Montage côte à côte possible, sur conduit au sol...
Gamme : PanelSeT
Type de Produit : Platine de montage
Catégorie d'Accessoire : Accessoire de montage
Application : Universel
Dimensions de l'Enveloppe Compatibles : H 1200 mm x L 800 mm et H 800 mm x L 1200 mm
Hauteur (Platine) : 1150 mm
Largeur (Platine) : 750 mm
Épaisseur : 1,8 mm
Matière : Métal galvanisé (Acier)
Charge Permanente Admissible : 180 kg...
Compatibilité Système : Prisma G
Type de Produit : Porte pleine pour armoire
Matériau Porte : Tôle d'acier traitée
Matériau Poignée : Polyamide
Dimensions Armoire Compatible : Largeur 300 mm (conduit mural ou au sol)
Capacité Modulaire : 27 modules verticaux (50 mm)
Indice de Protection Maximum : IP43 (avec porte, auvent et joint)
Indice de Protection...
Le profil jeu de barres vertical Linergy LGY 1250 A est conçu pour assurer une distribution électrique fiable et performante à l'intérieur des cellules PrismaSeT P. Il permet un raccordement rapide et sécurisé des circuits tout en garantissant une capacité de courant adaptée aux installations moyennes et fortes. Ce profil de 1250 A est utilisé pour la...
Gamme Produit : Schneider Electric Prisma
Type de Composant : Gaine de protection pour appareillage
Fonction Primaire : Sécurité et protection des biens et des personnes
Capacité Nominale : 30 modules
Compatibilité Armoire : Armoires jusqu'à 600 mm de largeur
Flexibilité d'Installation : Juxtaposable et Superposable
Qualités Clés : Robuste et esthétique...
Le jeu de barres Linergy BW 3P 160A permet la distribution verticale d’énergie dans les armoires, coffrets et gaines PrismaSeT. Fabriqué en cuivre et encapsulé dans un support isolant, il assure une protection IPxxB contre le contact direct. Compatible avec les enveloppes PrismaSeT G et P, les gaines 300 mm et les Coffret Pack, il garantit une...
Le jeu de barres Linergy BW 3P 630A assure la distribution verticale d’énergie dans les armoires et coffrets PrismaSeT. Conçu en cuivre et entièrement encapsulé dans un support isolant, il offre une protection IPxxB contre le contact direct. Compatible avec les enveloppes PrismaSeT G et P, il permet d’alimenter les appareils n’importe où dans le panneau...
Le support de goulotte horizontale PrismaSeT G est un accessoire en plastique conçu pour fixer solidement les goulottes horizontales sur un rail modulaire. Compatible avec les coffrets et armoires PrismaSeT P, G, PH et iPM, il assure une installation propre et fiable des câbles. Fixer et maintenir les goulottes horizontales dans les coffrets et armoires...
Désignation : Panneau de fond (arrière)
Gamme de Produit : PrismaSeT P
Compatibilité : Armoires PrismaSeT P de 650 mm de large
Indice de Protection : IP30
Matériau Principal : Tôle d'acier
Traitement de Protection : Électrophorèse et Poudre d'époxy polyester polymérisé à chaud
Finition : Texturée, Blanc mat
Fonction Primaire : Capot de protection arrière...
Gamme Produit : PrismaSeT-P
Type d'élément : Plastron pleine (sans découpe)
Fonction Primaire : Protection contre l'accès aux parties actives sous tension
Matériau : Élément de tôlerie
Largeur Nominale : 650 mm
Hauteur Modulaire : 4 modules
Position d'Installation : Partie avant de l'enveloppe
Conditionnement : Livré à l'unité (emballage individuel)
Type de produit ou équipement : Jeu de barres (Barre plate)
Compatibilité de gamme : PrismaSeT P enveloppe
Description de l'installation : Cellule (largeur 650 mm ou 650 + 150 mm)
Section du jeu de barre : 60 x 5 mm
Longueur : 1675 mm
Courant assigné d'emploi (Ie) : 800 A à 35 °C
Courant de courte durée admissible (Icw) : 15 kA à 40 kA (1 s) selon...
Capacité Modulaire : 33 modules
Type de Porte : Transparente
Matériau du Panneau : Polycarbonate (haute densité)
Matériau du Cadre : ABS auto-extinguible
Degré de Protection IP : IP40 (Minimum)
Indice de Résistance aux Chocs IK : IK07
Angle d'Ouverture : 180 degrés
Sens d'Ouverture : Réversible (droite ou gauche)
Utilisation : Armoires de distribution...
Ce lot de 10 rails DIN asymétriques est conçu pour l’installation d’équipements électriques dans les coffrets PanelSeT. Chaque rail, fabriqué en acier galvanisé perforé de 1,5 mm d’épaisseur, offre une excellente robustesse et une facilité d’intégration. Leur longueur de 2 mètres et leur fixation au pas de 25 mm permettent un positionnement précis et un...
