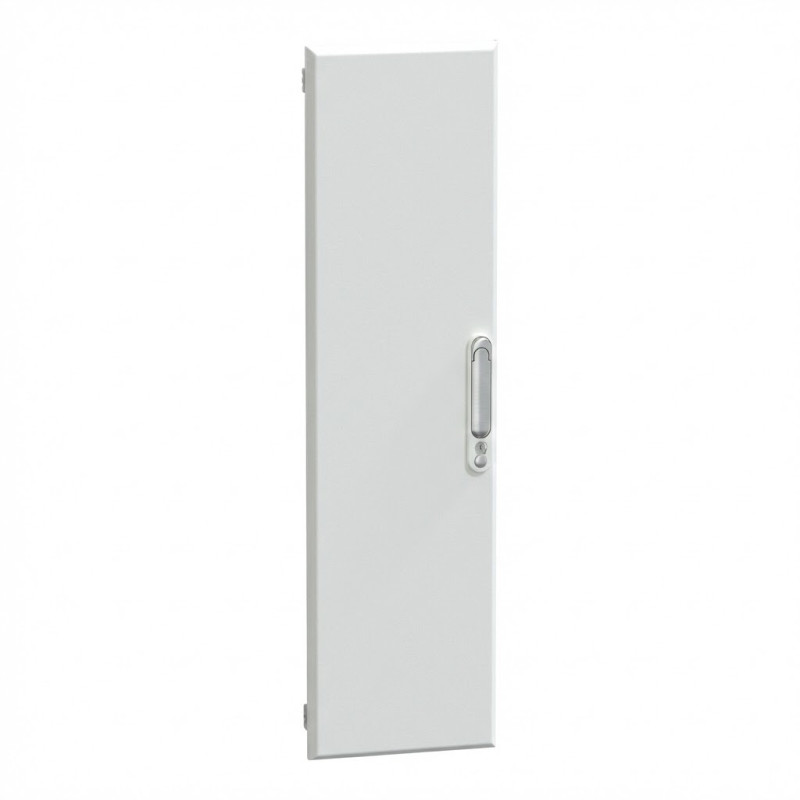

PrismaSeT G : Porte d'Accès de Gaine pour Coffret Modulaire
Intégrité Structurelle et Distribution d'Énergie Basse Tension Jusqu'à 630A
Pourquoi choisir ce produit ?
La porte de gaine PrismaSeT G est une solution d'enveloppe critique, conçue pour maintenir la conformité et la sécurité des installations de distribution d'énergie basse tension. Essentielle à l'architecture des tableaux jusqu'à 630A, elle garantit non seulement l'accès et l'isolation des conduits de câblage (gaines), mais assure également la continuité mécanique de l'enveloppe du coffret. Sa compatibilité native avec l'écosystème PrismaSeT G permet une intégration immédiate et une durabilité éprouvée, répondant aux exigences des DSI et des ingénieurs en charge de la fiabilité des infrastructures électriques critiques.
Points Forts
Capacité de Courant Élevée : Conçue pour opérer au sein de systèmes de distribution d'énergie atteignant un courant nominal maximal de 630 Ampères.
Intégration Systémique : Fait partie intégrante de la gamme PrismaSeT G, assurant une parfaite harmonisation mécanique et électrique.
Optimisation Spatiale : Sa conception modulaire de 21 modules sur une largeur de 300 mm permet une utilisation optimale de l'espace dans le tableau électrique.
Accès Sécurisé : Fonctionnalité de porte dédiée à la gaine, facilitant la maintenance et l'inspection tout en maintenant le niveau de protection IP requis du coffret.
Spécifications Techniques
Cette porte est une composante structurelle dédiée à la gamme PrismaSeT G, optimisée pour les applications de distribution d'énergie basse tension nécessitant une capacité nominale allant jusqu'à 630 Ampères. Elle est spécifiquement dimensionnée pour l'obturation et l'accès sécurisé des gaines du coffret. Sa conception modulaire correspond à une largeur physique de 300 mm, offrant une capacité d'intégration standardisée équivalente à 21 modules, assurant ainsi une densité fonctionnelle maximale au sein de l'enveloppe du tableau électrique.
Plaque de montage en tôle d’acier traitée pour cellules PrismaSeT P. Conçue pour intégrer un adaptateur Système G L500, elle se fixe sur le panneau avant vertical d’un coffret posé au sol. La plaque assure la protection et le support mécanique des équipements installés, tout en facilitant l’intégration dans la cellule. Compatible avec les largeurs 650 mm...
Gamme Produit : PrismaSeT P
Type de Composant : Plastron (Élément de tôlerie/Couverture frontale)
Fonction : Protection contre l'accès aux parties actives sous tension
Compatibilité Disjoncteur : Compact NSX 400 A / 630 A
Configuration Polaire : 4 Pôles (4P)
Type de Montage : Fixe
Orientation : Horizontale
Longueur Nominale (L) : 650 mm (L650)
Modularité...
Le répartiteur Linergy FM est un module de distribution d’énergie conçu pour alimenter efficacement une rangée complète de disjoncteurs modulaires. Il se monte directement sur un rail DIN, et s’intègre parfaitement dans les enveloppes PrismaSeT G, PrismaSeT P, Prisma PH, ainsi que dans les coffrets Spacial. Grâce à son système de connexion rapide, il...
Type de Produit : Porte transparente pour coffret modulaire
Fabricant : Schneider Electric
Référence (Catalogue) : 08138
Capacité Modulaire : 24 modules
Indice de Protection (IP) : IP30
Dimensions/Format : L600
Matériau Principal : Plastique technique / Polycarbonate (Transparent)
Utilisation : Intérieure, protection contre les corps solides (> 2,5 mm)
Ce plastron PrismaSeT G est un accessoire d’installation destiné aux enveloppes PrismaSeT G équipées d’une gaine additionnelle. Il assure la fermeture frontale avec une découpe adaptée aux disjoncteurs EasyPact CVS et EZC installés horizontalement. Il permet une intégration fiable, propre et sécurisée des appareils de coupure, avec raccordement direct et...
Gamme : ClimaSys CV
Type de produit : Ventilateur axial
Degré de protection IP : IP54
Débit nominal (50 Hz) : 85 m³/h
Débit nominal (60 Hz) : 98 m³/h
Tension d'alimentation : 230 V AC (175 V à 253 V)
Fréquence : 50/60 Hz
Puissance absorbée (50 Hz / 60 Hz) : 17 W / 15 W
Courant nominal (50 Hz / 60 Hz) : 0,121 A / 0,097 A
Niveau sonore : 46 à 49 dB
Type de...
Gamme : PrismaSeT-P
Type de Produit : Toit plein (Fermeture supérieure)
Indice de Protection (Installé) : IP30
Largeur (Nominale) : 800 mm
Profondeur (Nominale) : 400 mm
Localisation d'Installation : Partie supérieure de l'ossature de la cellule
Fonction Primaire : Protection contre l'intrusion de parties solides ou liquides, Maintien de l'IP
Composants...
Gamme Produit : Linergy BS
Type de Composant : Barre pour Jeu de Barres (JdB)
Configuration : Plate pleine
Installation : Horizontale
Capacité de Courant Max : 800 A
Longueur Totale : 2000 mm
Dimensions du Profilé (L x H) : 60 mm x 5 mm
Caractéristique Additionnelle : Conception ComPacT (optimisation de l'espace)
Le kit de fixation PrismaSeT P LVS08921 de Schneider Electric comprend un ensemble de vis et d’écrous à oreille spécialement conçus pour le montage des ossatures PrismaSeT P. Ce kit permet une installation rapide, solide et fiable des éléments de structure de l’armoire électrique. Chaque lot contient 20 vis et 20 écrous à oreille, parfaitement adaptés aux...
Type de composant : Écrou coulissant (Sliding Nut)
Fonction : Fixation et montage ajustable
Filetage (Taille) : M6
Marque : Schneider Electric
Référence Commerciale : DZ5ME5
Conditionnement : Lot de 100 unités (100PCS)
Gamme : ClimaSys
Nom du produit : ClimaSys CV
Type de produit : Ventilateur axial avec filtre standard
Tension d'alimentation (Nominale) : 230 V (50/60 Hz)
Débit nominal (Max) : 350 m³/h (à 60 Hz)
Puissance absorbée (Max) : 37 W (à 60 Hz)
Courant nominal (Max) : 0,17 A (à 50 Hz)
Niveau sonore : 53 à 57 dB
Indice de Protection : IP54
Mode de raccordement...
Type de Produit : Jeu de barres / Barre plate
Matériau : Cuivre (Couleur Naturelle)
Compatibilité de Gamme : PrismaSeT, PrismaSeT P enveloppe
Description de la Barre : Barre plate sans trou
Section du Jeu de Barres : 80 x 10 mm
Longueur : 2000 mm
Courant Assigné d'Emploi ([Ie]) : 1800 A à 35 °C (pour un indice de protection ≤ IP31)
Courant Assigné de...
Type de Produit : Barre souple isolée
Gamme : Prisma G
Fabricant : Schneider Electric
Référence Catalogue : 04742
Dimensions de la Section : 20 x 2 mm
Longueur : 1800 mm
Caractéristique : Souple
Fonction : Distribution de courant dans les armoires modulaires
La gaine d’extension PrismaSeT G 21M est conçue pour être utilisée avec le coffret PrismaSeT G 21M. De classe I, elle permet d’agrandir la zone d’appareillage ou d’offrir un espace supplémentaire pour le raccordement des câbles, tout en maintenant une solution compacte, esthétique et modulaire.
Livrée à plat sans module de communication, la gaine est...
Le jeu de barres Linergy BW 400A est conçu pour assurer la distribution verticale d’énergie dans les armoires, coffrets et cellules PrismaSeT. Entièrement encapsulé dans un support isolant, il offre une protection contre les contacts directs (IPxxB) et garantit une installation fiable et sécurisée. Compatible avec les enveloppes PrismaSeT G et P, il...
Type de Produit : Plaque passe-câbles
Configuration : 2 parties distinctes
Indice de Protection (IP) : IP30
Longueur (L) : 300 mm
Profondeur (P) : 400 mm
Application : Entrée/sortie de câbles pour armoires et racks
Protection : Contre les corps solides > 2,5 mm
129 000 F CFATTC
129 000 F CFAHT
EN STOCK
Gamme Produit : PrismaSeT G
Type de Composant : Porte de gaine pour coffret
Fonction Primaire : Obturation et accès de la gaine du coffret
Application : Distribution d'énergie basse tension
Capacité Courant Max : Jusqu'à 630 A
Largeur Nominale (L) : 300 mm
Modularité : 21 modules
Installation : Intégration dans coffret PrismaSeT G
