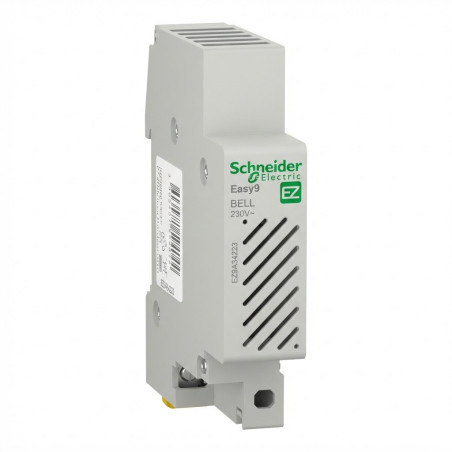

Cloche modulaire Easy9 230 V 50 Hz - SCHNEIDER - EZ9A34223

Cloche Modulaire Easy9 EZ9A34223, 230 VCA

Solution de Signalisation Modulaire Optimisée pour les Installations Basse Tension

Pourquoi choisir ce produit ?

La Cloche Modulaire Easy9 de SCHNEIDER (référence EZ9A34223) est conçue pour garantir une signalisation sonore fiable et normalisée au sein des tableaux de distribution modulaires. Conforme à la norme EN/IEC 62080, cet appareil est l'outil indispensable pour les DSI et les ingénieurs recherchant une intégration facile et sécurisée dans des environnements exigeants. Sa conception robuste et ses spécifications électriques précises assurent une performance durable et une compatibilité sans faille avec les réseaux 230 VCA/50 Hz standard.

Points Forts

• Intégration Modulaire Compacte : Avec une largeur de seulement 2 pas de 9 mm (soit 18 mm), il s'intègre parfaitement et sans surcharger les rails DIN existants.
• Raccordement de Haute Sécurité : Les bornes de type tunnel acceptent des conducteurs en cuivre rigides ou flexibles de 1 mm² à 2,5 mm², avec un couple de serrage rigide de 1 N.m pour garantir une connexion électrique stable et durable.
• Conformité Normative Internationale : Labellisé CE et CMIM, le produit respecte la norme EN/IEC 62080, garantissant une utilisation dans des infrastructures soumises à des réglementations strictes.
• Résistance Physique et Environnementale : Offrant un degré de protection IK04 contre les chocs mécaniques et un indice IP40 une fois installé dans une armoire, il est conçu pour opérer entre -10 °C et +40 °C, tout en supportant une humidité relative de 95 % à 55 °C.

Spécifications Techniques

Ce dispositif opère sous une tension d'alimentation nominale de 230 VCA à une fréquence de 50 Hz. Il est conçu avec une tension d’isolement nominale (Ui) de 250 V et appartient à la catégorie de surtension 2, avec un degré de pollution 2, assurant une isolation électrique adéquate dans des environnements contrôlés. Le raccordement s’effectue via des bornes de type tunnel compatibles avec une section de câble allant de 1 mm² à 2,5 mm², qu'ils soient rigides ou flexibles en cuivre, nécessitant une longueur de dénudage précise de 12 mm et un couple de serrage de 1 N.m pour un montage optimal. L'unité modulaire de couleur grise se monte sur rail DIN et présente des dimensions compactes (18 mm de large, 81 mm de haut et 66 mm de profondeur), pour un poids plume de 77 grammes. Son indice de protection est IP20, montant à IP40 lorsque l'appareil est intégré dans une enveloppe modulaire, avec une robustesse aux chocs classée IK04.
